型砂铸造三维振动平台 树脂砂震实台

振动平台原理：

振动平台适用于试验室，现场工地作试件成型和预制构件震实各种板柱、梁等混凝土构件振实成型

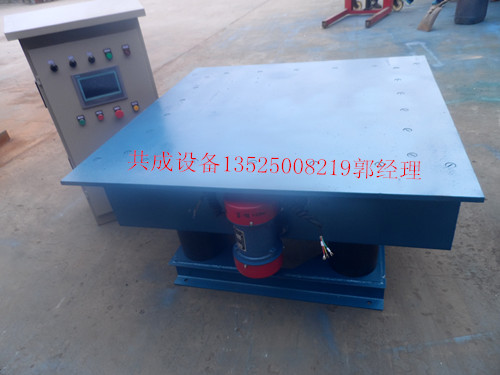

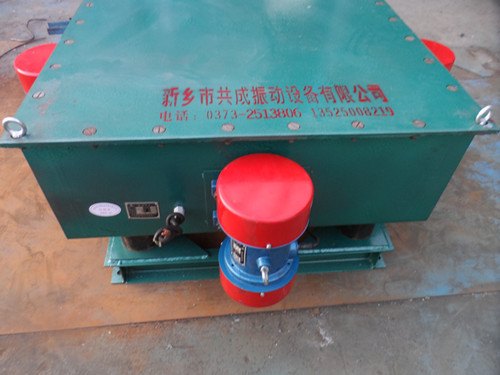

振动平台主要由台底架、振动器弹簧等部件组成，台面与底架均用钢板和型钢焊接而成，振动台是用电动机 加一对相同的偏心轮组成。并通过一对吊架联轴器安装在台面(反面)中心位置，起着振实过程中平稳、垂直方向的作用。


三维振动平台特点：
  1、振动平台大功率、大台面；最大功率2.2KW (4-5)，激振力120KN，可承载砂箱重量12T，最大承载量可设计制造到15T。
  2、台面高度可调，适合用于流水线上使用。
  3、三维振动，可独立控制，适用于复杂型腔铸件。
  4、无级变速，造型过程中，在不伤害模型的前提下，可获得最佳紧实效果。
  5、振动平台（振实台）结构简单、运行可靠、重量轻、体积小、安装维修简便。
  6、自锁紧功能，可保证在生产线准确定位

三维振动平台技术参数:

1、振动平台使用前需试车，先开车空载3～5min，停车拧紧全部紧固零件，反复2～3次，才能正式投入运转使用。

2、振动平台在生产使用中，混凝土试件的试模必须牢固地紧固在工作台上，试模的放置必须与台面的中心线相对称，使负载平衡。

3、振动电机应有良好的可靠的地线。

4、振动平台在生产过程中如发现噪音不正常，应立即停止使用，拔去电源全面检查紧固零件是否松动，必要时要检查振动电机内偏心块是否松动或零件损坏，拧紧松动零件，调换损坏零件。

5、使用完毕后，关掉电源，将振动台面清洗干净

三维振动平台应用实例：
三维振动平台主要用于消失模铸造生产工艺中，用于型砂的填充，减少铸造成品件铸造缺陷。三维振动平台振动充填包括:X轴振动，Y轴振动，Z轴振动的三维空间振动，尤其是对于造型比较复杂的铸件成型效果更佳。

三维振动平台制造生产中结构创新设计制作：
设备全程CAXA/CAD设计；（保证设备强度；承载能力要求；三维振动平台台面无盲区；）
台面的水平处理
电机大架的钢结构设计
台面与电机大架的高强度锁紧螺栓连接
弹簧的选取：根据客户不同的生产工艺可选择（橡胶弹簧：成本低，减震效果良好；空气弹簧：广泛应用于消失模铸造行业中，流水线生产，现场本身气源比较丰富）。

三维振动平台的安装与固定：

1、振动平台安装前，应先打好基础，打基础时上平面要按水平找并按底梁螺栓孔埋好固定螺栓，然后安装， 安装时固定螺栓必须拧紧。

2、振动平台安装完毕试车前，先开车3—5分钟后停车，对所有紧固螺栓进行检查，若松动须拧紧后方可使用。

3、振动平台布振实过程中，混凝土制品应牢固的紧固在振动台面上，所需振实的制品放置要与台面对称，使负荷平衡，振实制品的紧固装置用户可根据自己的需求自行设计配制。

4、 振动器轴承应经常检查，并定期拆洗，更换润滑油，使轴承保持良好的润滑，延长振动器的使用寿命。

5、振动平台应有可靠的接地线，确保安全
