GY-1480C全自动摄像头定位激光切割机

       采用国际的摄像识别技术，自动寻找出商标边缘切割线或定位特征点，连续自动陈列移动拍像，满版自动切割商标，极大的提高了商标切割的进度及生产效益。C型系列全自动摄像定位切割机在工作时通过视觉识别系统将图案摄入计算机处理后，可以自动识别并准确的定位进行切割，避免了用户因为定位不准确造成的材料及时间的浪费。摄像定位系统的应用，标志着激光技术、自动化技术、人工视觉智能技术的协调统一，必将为用户提高生产能力，获得持续而积极的和产效益提供有力的帮助。

机型特点

1) 采用国际的摄像识别技术，自动寻找出商标边缘切割线或定位特征点，连续自动陈列移动拍像，满版自动切割商标，极大的提高了商标切割的进度及生产效益。

2) C型系列全自动摄像定位切割机在工作时通过视觉识别系统将图案摄入计算机处理后，可以自动识别并准确的定位进行切割，避免了用户因为定位不准确造成的材料及时间的浪费。

3) 摄像定位系统的应用，标志着激光技术、自动化技术、人工视觉智能技术的协调统一，必将为用户提高生产能力，获得持续而积极的和产效益提供有力的帮助。

4) C型系列快速连续切割功能的实面，基于高端DSP技术的强大数据处理能力，专业的摄像识别技术的软件设计以及精密机械组件的协调配合保证了高速切割的效果。

5）本系统摄像时能实现自动背光补偿，操作软件对圆形自动校正并建立模型，彻底解决了需要以计算机其它方式进行逐行逐个建模，设立建模标志,以及摆平不正等加工弊端,操作软件自动定位,自动搜索,即可实行全程自动多次运行而不需人工干预。

技术参数：

应用行业：

适用行业：电脑织唛、异型商标及各种工艺绣品和布料印花等非金属异型图案的精确摄像定位切割。

适用材料：

适用材料：布料、皮料、PVC材料、织唛商标、印刷商标。

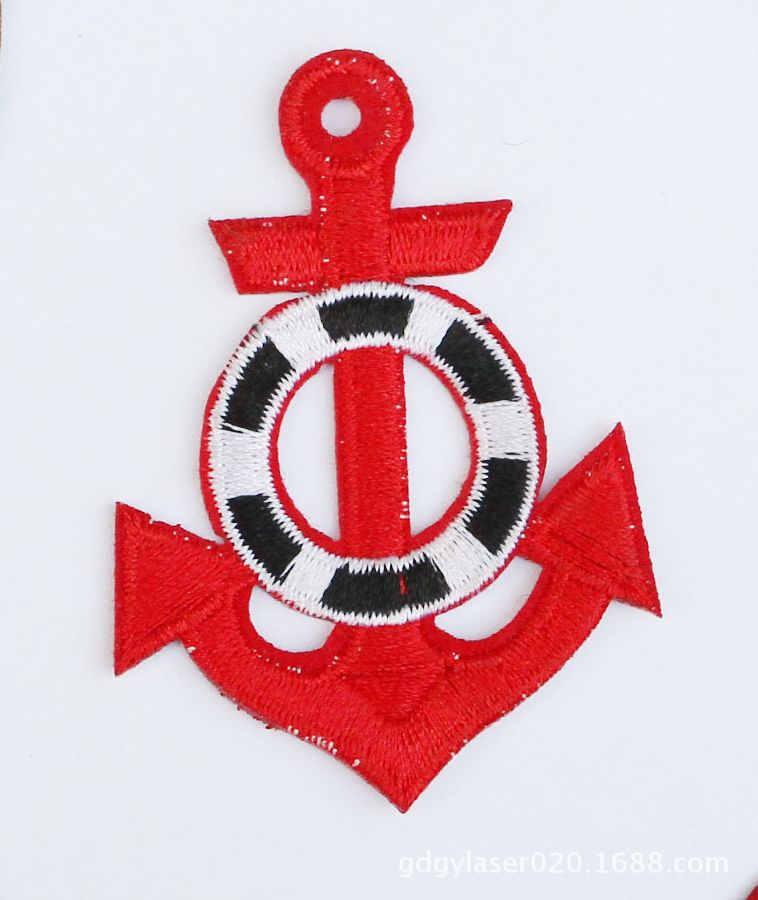

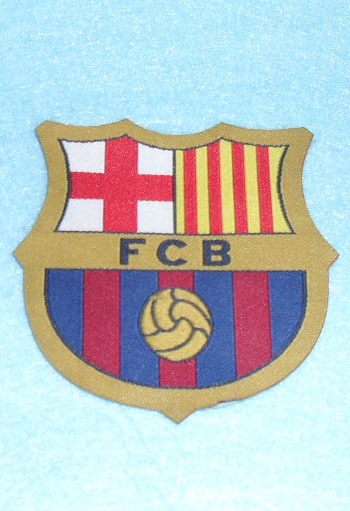

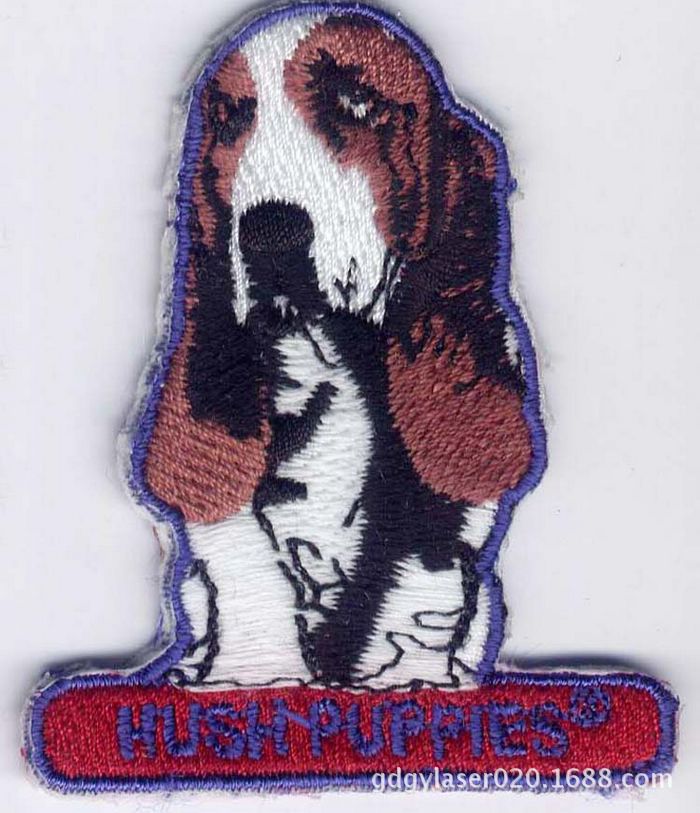

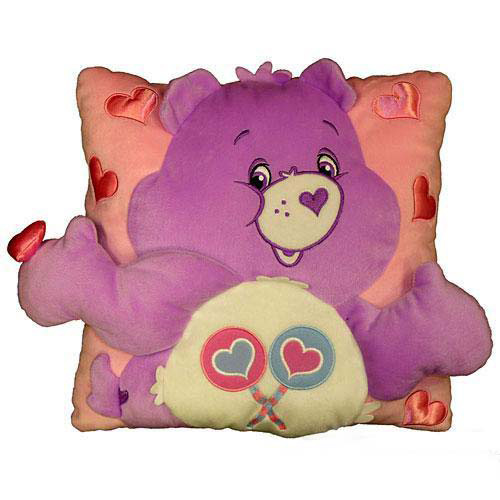

 样品展示：

认证证书：

地址：广州市白云区龙归镇夏良赤角街12号

电话：020-2209 5168

传真：020-8627 8927

手机：158 8998 9178

 QQ：799 644 988

阿里旺旺：gylaser020

网址：www.gdgylaser.com

售后服务品质保证

为了更好的为客户提供快捷、周到的售后服务，保证客户得到的服务品质，根据客户的需求，以及满足市场竞争的需要，特制定此售后服务管理规则。

售后服务

·广源激光免费按客户指定地点上门安装及调试设备。

·广源激光为客户提供二天至五天的技术培训。

·设备出现故障时（人为性损坏及无法抗拒因素除外）三百公里以内，二十四小时内及安

排技术人员上门服务。

·上述设备保修明细：激光管保修三个月；一年四次定期维修；两年内维修不收取任何费

  用。（注：人为性损坏及无法抗拒因素除外）

上门维修服务

·机器设备自出售之日起，在有效期内凭有效发票享受免费保修，超过有效期

  或责任范围的，按照规定的收费标准收费维修；

·全国统一报修、咨询、投诉服务热线020-36195655，提供365天热线服务；

·市区24小时内上门服务，城市周边地区48小时内上门服务。

售后服务人员要求

·热情、真诚、迅速、周到、礼貌地为客户服务。

·保持仪容、仪表端庄、整洁、话语清晰、亲切。

·保持工作环境的清洁、舒适。

专业素质

·在为客户进行服务时，要精良使用专业术语。

·熟悉公司所经营的各项业务，及当前的收费标准。

·掌握和熟知各项业务的动作流程及相关专业知识。

了解客户的需求

·根据客户的需求，积极向客户介绍公司所经营的各项业务及相关服务。

·以熟练的业务知识，增强客户对公司的业务及服务的信心。

·回复形式；电话回复、信函回复、上门回复。

记录客户意见及建议

·有效记录客户意见及建议，做到记录详细准确。

故障处理业务标准及流程

·我公司维护人员将定期与用户进行联系，包括现场检查走访或电话访问了解实际使用情况，虚心听取意见与建议，提高服务质量。

·在有限保修期内免收人工费和差TI费当贵方交换机硬件出新紧急故障时，我方可以为贵方提供设备的修理。

·故障出现后，我公司工程部技术人员凭经验及对故障表现的分析，初步判断故障所在，并进行处理。做到及时发现故障，积极查找股杂货能够原因，认真排除故障原因，并向部门经理汇报处理及结果。

·在发现故障后，首先应检查电源是否正常，其次检查线路接驳是否正确，有无接线起情况。

·在上述情况处理完后，如部门经理也不能解决，马上打电话到售后服务中心申报故障，并联系客户配合售后服务中心人员查找故障原因。

·每个月要进行汇总上报，总结出现故障原因，避免再次出现类似故障。

技术支持保证

·当客户系统设备及线路出现问题时，工程师在用户授权前提下对客户网络设备线路进行无责任操作。

热线服务保证

·为客户提供24小时客服中心热线电话服务。

常见问题及解决方法

一、光斑散、不聚焦、镜筒发热、小车头出光口有火花

故障现象：

加工时能看到激光束呈黄色，且光束粗，光斑为空心光斑，手摸聚焦镜筒时，有发热感觉。

故障原因：

1. 激光管水温过高。
2. 镜片污染严重。
3. 激光管支架位置不合理，使管子内部变形。
4. 光路偏，聚焦效果差，它是引起聚焦筒发热和小车头出光口有火花的主要原因。
5. 镜片选择不合理，调节焦距时，没有考虑加工深度，引起聚焦效果差。
6. 激光管质量问题。

排除方法：

1. 保证激光管内的水温在32度以下。
2. 调整光路，保证光路正确，焦距调节一定要考虑加工深度。
3. 要求客户定期清洗镜片，保证镜片无污染；合理选择聚焦镜，保证光束良好。
4. 观察激光管支架位置是否合理，调整好支架位置。
5. 更换激光管。

二、工作过程中自动复位、中途停刻，漏刻，乱刻

故障现象：

加工过程中，突然自动复位，机器回到机械原点，中途有停刻、漏刻、乱刻现象。

故障原因：

主要原因是控制面板、网线连接线松动、主板、接地线不可靠和轻微高压打火故障引起。

排除方法：

1.检查机器接地状况，测量地线是否达标（对地电阻不应大于5欧姆），需要改造地线，达到相关标准。
    2、检查连接网线是否有松动或控制面板按键接触不良现象。
    3.机器所在位置是否有，强电强磁干拢。
    4.查电脑有没有设置屏幕保护或节电模式（如系统休眠或关闭硬盘等），取消上述各项设置，改为“从不”。
    5.激光切割软件是否设置“禁止输出”或没有设置雕刻方式等参数。
    6.查看原始图形是否有错误，如图形有交叉，未闭合，缺笔画等，改正图形中的错误。在输出测试。
    7.如用切割软件和CorelDraw外挂输出，查看路径计算是否正常。重新安装软件，

8.如图形用其他格式输出无问题存在，说明图形错误，需重新输出或重新制作图形。
    9.查看激光管或激光电源是否有打火的现象。
    10.问题仍然存在，更换主板、电脑测试。

三、复位不正常、开机小车或横梁抖动、开机撞墙

故障现象：

开机复位方向错误，小车、横梁抖动，复位小车或栋梁撞墙；电机运行时能听到明显的嗡鸣声。

故障原因：

这类故障，主要发生在更换主板和电机驱动器、重新接线后，参数设置不对或接线错误引起；其次是机械、传感器、电机驱动器以及驱动器连线松动故障。

排除方法：

  1、如果更换主板或驱动器后，出现复位不正常，首先应该检查参数设置是否正确，通过更改主板参数，就能解决复位不正常问题。
    2、关机用手推动小车与横梁，看是否有阻力，如有阻挡物清除或整理好，查看左侧张紧轮是否很紧。
    3、查看同步带、光头、吹风管、拖链有无被卡住。
    4、看导轨上的灰尘是不过多阻碍小车，清理灰尘给滑块加上润滑油。
    5、推动小车看有没有磨擦声或晃动，如有滑块间隙过大，需更换滑块。
    6、检查横梁是否偏移严重，左右两边不得大于2MM，查看两侧的支座轮有没损坏，推动是否顺畅。
    7、检查电机于驱动器（块）连接的线是否接触是良好。
    8、开机查看抖动出现在那个轴上，小车还是横梁，断开一个轴电源测验另一个轴的电机及驱动器（块）是否存在故障。可以互换的测试，找出问题存在于电机还是驱动器（块）。
    9、配有电阻排的机型，要测量电阻。如电阻不对需更换电阻排。
    10、复位时方向正确，但到了终点，小车或横梁不能停下来撞击机器。需查看主板参数是否有误。传感器线断或传感器损坏，磁铁是否在合理的位置。
    11、传感器上的灰尘是否过多(光电传感器)。
    12、旧机型和YM机型出现不复位时，要注意18芯数据线是否有接触不良或断路，重新插接或更换数据线。
    13、如问题仍然存在，可能为主板故障，更换主板。

四、连续出光、发光断断续续、电流不稳或不受控制

故障现象：

均为出光不正常，在高压侧，串入电流表，可见电流表显示异常，要不就长时间有电流，要不就时有时无，有时还不受控。

故障原因：

主要原因是激光器类型选择不对、主板、接线板、电源或者是控制线连接以及冷却水循环系统故障引起。

排除方法：

1、参数设置中，看激光器类型是否正确，它是连续发光故障的主要原因。
2、拉动九蕊控制线，看是否有控制线松动。连接不可靠。
3、将电源上的控制线（九芯线）卸掉，按激光电源的点射键，以分析是电源还是主板故障。
4、点射正常，说明电源无故障。
5、点射也不正常，说明电源有问题。
6、电源正常时，接上控制线，用万用表测量接线板上开关控制引脚，不发光时，正常电压在4伏以上，低于3伏，主板输出就不正常了；发光时，该脚电压应该在2伏以下，高于2.5伏输出就不正常。
7、查看水循环是否正常，水流是否时有时无，水保护器是否有问题。

激光雕刻切割机日常保养

一：水的更换与水箱的清洁

　　建议：每星期清洗水箱与更换循环水一次

　　注意：机器工作前一定保证激光管内充满循环水。

　　循环水的水质及水温直接影响激光管的使用寿命，建议使用纯净水，并将水温控制在35℃以下。如超过35℃需更换循环水，或向水中添加冰块降低水温，（建议用户选择冷却机，或使用两个水箱）。

　　清洗水箱：首先关闭电源，拔掉进水口水管，让激光管内的水自动流入水箱内，打开水箱，取出水泵，清除水泵上的污垢。将水箱清洗干净，更换好循环水，把水泵还原回水箱，将连接水泵的水管插入进水口，整理好各接头。把水泵单独通电，并运行2-3分钟（使激光管充满循环水）。

二、风机清洁

　　风机长时间的使用，会使风机里面积累很多的固体灰尘，让风机产生很大噪声,也不利于排气和除味。当出现风机吸力不足排烟不畅时，首先关闭电源，将风机上的入风管与出风管卸下，除去里面的灰尘，然后将风机倒立，并拔动里面的风叶，直至清洁干净，然后将风机安装好。

三：镜片的清洁

　　（建议每天工作前清洁，设备须处于关机状态）

　　雕刻机上有3块反射镜与1块聚焦镜(1号反射镜位于激光管的发射出口处，也就是机器的左上角，2号反射镜位于横梁的左端，3号反射镜位于激光头固定部分的顶部，聚焦镜位于激光头下部可调节的镜筒中)，激光是通过这些镜片反射、聚焦后从激光头发射出来。镜片很容易沾上灰尘或其它的污染物，造成激光的损耗或镜片损坏，1号与2号镜片清洗时勿须取下，只需将蘸有清洗液的擦镜纸小心地沿镜片中央向边缘旋转式擦拭。3号镜片与聚焦镜需要从镜架中取出，用同样的方法擦拭，擦拭完毕后原样装回即可。

　　注意：1.镜片应轻轻擦拭，不可损坏表面镀膜；2.擦拭过程应轻拿轻放，防止跌落；3.聚焦镜安装时请务必保持凹面向下。

四、导轨的清洁

　　（建议每半个月清洁一次，关机操作）

　　导轨、直线轴作为设备的核心部件之一，它的功用是起导向和支承作用。为了保证机器有较高的加工精度，要求其导轨、直线具有较高的导向精度和良好的运动平稳性。设备在运行过程中，由于被加工件在加工中会产生大量的腐蚀性粉尘和烟雾，基这些烟雾和粉尘长期大量沉积于导轨、直线轴表面，对设备的加工精度有很大影响，并且会在导轨直线轴表面形成蚀点，缩短设备使用寿命。为了让机器正常稳定工作，确保产品的加工质量，要认真做好导轨、直线轴的日常维护。

　　注意：清洁导轨请准备——干棉布、润滑油

　　雕刻机的导轨分为直线导轨、滚轮导轨，在YM系列当中X方向采用了直线导轨、Y方向采用滚轮导轨。

　　直线导轨的清洁：首先把激光头移动到最右侧(或左侧)，找到如上图所示直线导轨，用干棉布擦拭直到光亮无尘，再加上少许润滑油(可采用缝纫机油，切勿使用机油)，将激光头左右慢慢推动几次，让润滑油均匀分布即可。

　　滚轮导轨的清洁：把横梁移动到内侧，打开机器两侧端盖，找到如上图导轨，用干棉布把两侧导轨与滚轮接触的地方擦拭干净，再移动横梁，把剩余地方清洁干净。

五、螺丝、联轴节的紧固

运动系统在工作一段时间后，运动连接处的螺丝、联轴节会产生松动，会影响机械运动的平稳性，所以在机器运行中要观察传动部件有没有异响或异常现象，发现问题要及时坚固和维护。同时机器应该过一段时间用工具逐个坚固螺丝。第一次坚固应在设备使用后一个月左右。

六、光路的检查

　　激光雕刻机的光路系统是由反射镜的反射与聚焦镜的聚焦共同完成的，在光路中聚焦镜不存在偏移问题，但三个反射镜是由机械部分固定的，偏移的可能性较大，虽然通常情况下不会发生偏移，但建议用户每次工作前务必检查一下光路是否正常。

激光切割机辐射

一：激光切割机防护设备

。

激光切割机的防护设备典型的就是激光防护镜，因为防止激光对人眼损伤的防护镜，按其防护原理可分为反射式、吸收式、衍射式和复合式等几种，当然，他们都会根据激光切割机的激光辐射波长进行过滤防护，达到对人体的激光切割机激光的保护，这也是市场上较为安全方便的激光切割机的防护设备。

二：对付激光切割机辐射的自身防护。

人体如果有了足够的健康程度，对于激光切割机的稍微辐射是可以抵御的。所以激光切割机操作人员要注意酌情多吃一些胡萝卜、豆芽、西红柿、瘦肉、动物肝等富含维生素A、C和蛋白质的食物，经常喝些绿茶等等。因为这些食物都能帮助人类较好的保护眼睛，让人体能够在激光切割机辐射的条件下，较好的保护人体。

透镜，反射镜清洗作业标准

一、透镜清洗

1．把透镜从镜纸中打开（若从镜筒中小心取出）

2．把擦镜纸弯成几折，用清洁液沾湿；

3．用沾湿的镜头纸轻擦镜片表面;

4．反复几次，直到镜面清洁，没有灰尘与油污在镜片表面；

5．在空气中用气球吹干；

6．用镜纸托起镜片装在镜座上；

7．装的过程中不可用手碰透镜，更不能用嘴吹。

二、反射镜清洗

1．镜片纸中打开镜片，镜面向上（或在已调好光路的机器直接操作）；

2．用清洁液沾湿擦镜纸，轻拉镜头纸擦过镜面；

3．反复擦拭，直至镜面清洁；

4．装镜片到镜座，不可用手碰镜片，更不能用嘴吹。

三、清洁用品：

清洁液：普通清洁液为乙醚：乙醇= 1：3，用户可自行配置

      专用清洁液：相机镜头清洁液。

清洁纸：相机专用擦镜纸，不可用其它物品。

以上材料在照相器材商店有售。（我司有专门配备）
