产品介绍

• • 产品信息

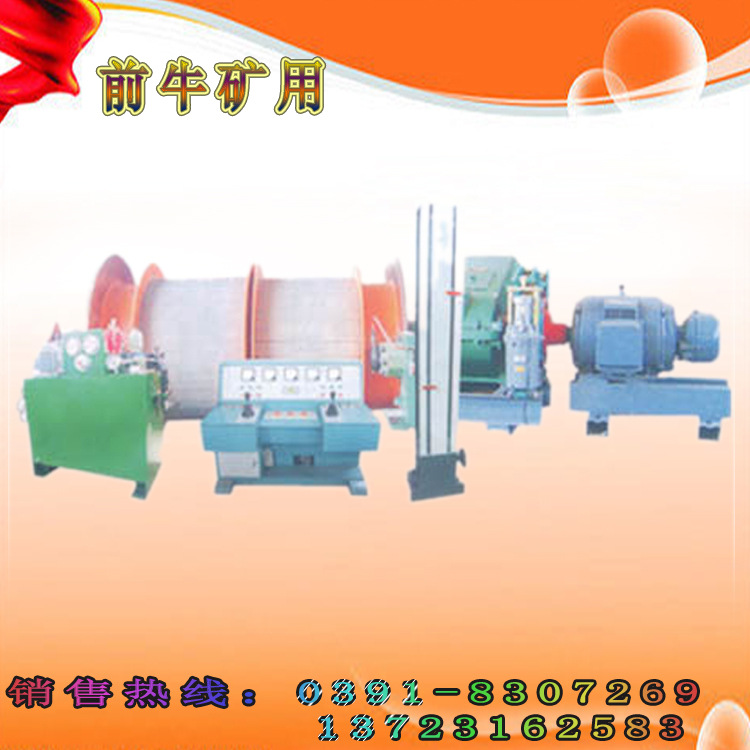

  • • JK系列矿井提升机
      【立井提升】：≤17t
      【提升速度】：≤12.3m/s
      【容绳】：≤1595m
      【应用领域】：本产品主要用于煤矿、金属矿及其它非金属等矿井地面提升，用以提升煤炭、
      矿石、矸石及升降人员、材料、设备工具等。本产品严禁违章操作！严禁超速运行！严禁超载运行！
      严禁停电溜放

    • 型号2JK-2.5X1.2
      直径2500mm
      宽度1200mm
      静张力载人44Kn、载物60Kn
      静张力差载人40Kn、载物40Kn
      钢丝绳直径24mm
      钢丝绳破断拉力396.5
      一层缠绕236m
      二层缠绕467m
      三层缠绕733m
      提升速度7.0m/s

    • • 技术参数
      • 产品概述
      • 型号规格

      型号	卷筒			钢丝绳静张力				钢丝绳静张力差			钢丝绳直径	最小钢丝绳破断拉力	提升高度或 运输长度			提升速度
      	个数	直径	宽度	载人		载物		载人	载物				一层缠绕	二层缠绕	三层缠绕
      													不大于
      		mm		KN							mm	KN	m			m/s
      JK-2×1.5P	1	2000	1500	44	60		44			60	24	396.5	295	586	914	5.2
      JK -2×1.8P	1	2000	1800	44	60		44			60	24	396.5	366	730	1132	5.2
      2JK -2×1P	2	2000	1000	44	60		40			40	24	396.5	177	346	550	7.0
      2 JK -2×1.25P	2	2000	1250	44	60		40			40	24	396.5	236	467	733	7.0
      JK -2.5×2P	1	2500	2000	69	90		69			90	30	621	403	802	1245	4.9
      2JK -2.5×1.2P	2	2500	1200	69	90		55			55	30	621	215	422	670	8.8
      2JK -2.5×1.5P	2	2500	1200	69	90		55			55	30	621	286	564	885	8.8
      JK -3×2.2P	1	3000	2200	100	135		100			135	36	900	518	1030	1595	6.0
      2JK -3×1.5P	2	3000	1500	100	135		90			90	36	900	282	553	873	10.5
      2JK -3.5×1.7P	2	3000	1700	136	170		115			115	42	1230	324	635	-	12.3
      注： 1、电控：有变频电控、PLC电控、普通电控三种供用户选用，载人或长期重物下放工况应加配动力制动装置； 2、升降人员或升降人员与物料的，卷筒钢丝绳缠绕规定：立井一层，斜井两层； 3、参数供参考，若有变化，以订货合同约定为准

产品出厂图

盘型制动器和深度指示器描述

盘形制动器（后置式）装置与液压站组成了矿井提升机的制动系统，用于实现提升机的工作制动和安全制动。其中盘形制动器装置为执行部件。由2个制动器装置组成，每个支架上由4个单独的制动器用高强度螺栓成对固定在支架上，每个制动器产生的压力是63KN闸瓦设计摩擦系统为0.4。它由碟形弹篢提供制动力，制动力的大小可以通过改变液压系统的制动油压高低来调节。盘形制动器采用油缸后置式，它具有惯量小、动作快、可调性能好、可靠性高、通用性高、基础简单、维修调整方便等优点。盘形制动器在矿井提升机上做工作制动和紧急制动用，其驱动和控制由单独的液压站完成。我公司设计的制动器具有检修制动器的锁定功能，每一付制动器上都装有截止阀，当检修制动器时，可一付一付地进行。

机械牌坊式深度指示器就是给司机指示提升容器在井筒中的位置的。除此之外，其上还装有上下过卷开关，防止容器上、下过卷。同时还装有警铃，当容器接近停车位置时发出减速信号。

本机采用的机械型、双丝缸牌坊式深度指示器，司机可以很直观地了解容器的位置。它的运动是通过两个链轮和套筒滚子链传输的。结构简单，指示可靠。另外还可以根据用户井筒深浅，更换从动链轮的大小，以改变指针的运动距离，给司机以可靠准确的指示。

工人工作现场

企业证书
