高强螺栓试验夹具
一、概述
高强螺栓试验夹具是我公司根据国家相关标准GB/T3098.1-2010，选用特殊材料精心设计加工制作而成，它通过不同方式的组合，可以进行螺栓楔负载试验和普通拉力试验、螺栓保证最小拉力荷载试验、螺母保证荷载试验。该夹具通过连接拉杆夹持到万能试验机的钳口内，即可以进行各种拉力试验，普通液压万能试验机不需添加或更改其它装置。
二、主要技术指标：
1、楔负载试验最大拉力：696kN（M30-10.9s）
2、螺栓最小拉力荷载试验：583kN（M30-10.9s）
3、螺母保证荷载试验：583kN（M30-10.9）
4、螺栓保证荷载试验：466kN（M30-10.9s）
备注：M30以上的高强螺栓试验夹具需特殊订货。
三、夹具配置：

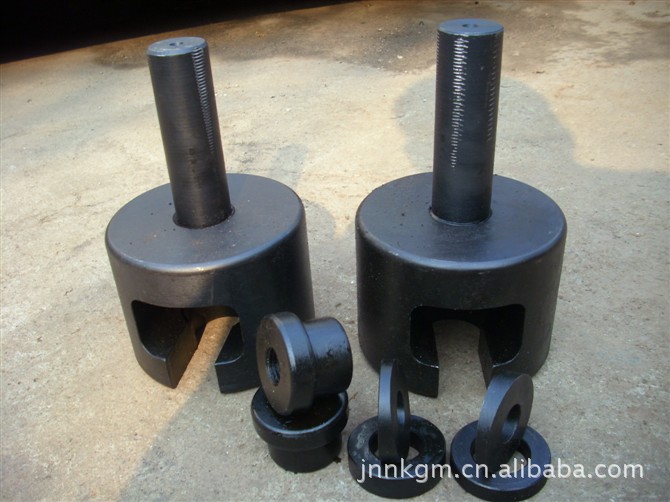

1、夹具体（含拉杆）一对 （共4件）
2、平垫M10\M12\M14\M16\M18\M20\M22\M24\M27\M30
3、带内螺纹的拉力环M10\M12\M14\M16\M18\M20\M22\M24\M27\M30
4、楔负载块M10\M12\M14\M16\M18\M20\M22\M24\M27\M30 M20以下为10o、6o M22（含M22）以上为4o、6o
5、螺母试验芯棒M10\M12\M14\M16\M18\M20\M22\M24\M27\M30
赠送M33的拉力丝环一件
'
