产品介绍
- 产品信息
JK系列矿井提升机
【立井提升】：≤17t
【提升速度】：≤12.3m/s
【容绳】：≤1595m
【应用领域】：本产品主要用于煤矿、金属矿及其它非金属等矿井地面提升，用以提升煤炭、
矿石、矸石及升降人员、材料、设备工具等。本产品严禁违章操作！严禁超速运行！严禁超载运行！
严禁停电溜放型号2JK-2.5X1.2
直径2500mm
宽度1200mm
静张力载人44Kn、载物60Kn
静张力差载人40Kn、载物40Kn
钢丝绳直径24mm
钢丝绳破断拉力396.5
一层缠绕236m
二层缠绕467m
三层缠绕733m
提升速度7.0m/s型号
卷筒
钢丝绳静张力
钢丝绳静张力差
钢丝绳直径
最小钢丝绳破断拉力
提升高度或
运输长度
提升速度
个数
直径
宽度
载人
载物
载人
载物
一层缠绕
二层缠绕
三层缠绕
不大于
mm
KN
mm
KN
m
m/s
JK-2×1.5P
1
2000
1500
44
60
44
60
24
396.5
295
586
914
5.2
JK -2×1.8P
1
2000
1800
44
60
44
60
24
396.5
366
730
1132
5.2
2JK -2×1P
2
2000
1000
44
60
40
40
24
396.5
177
346
550
7.0
2 JK -2×1.25P
2
2000
1250
44
60
40
40
24
396.5
236
467
733
7.0
JK -2.5×2P
1
2500
2000
69
90
69
90
30
621
403
802
1245
4.9
2JK -2.5×1.2P
2
2500
1200
69
90
55
55
30
621
215
422
670
8.8
2JK -2.5×1.5P
2
2500
1200
69
90
55
55
30
621
286
564
885
8.8
JK -3×2.2P
1
3000
2200
100
135
100
135
36
900
518
1030
1595
6.0
2JK -3×1.5P
2
3000
1500
100
135
90
90
36
900
282
553
873
10.5
2JK -3.5×1.7P
2
3000
1700
136
170
115
115
42
1230
324
635
-
12.3
注：
1、电控：有变频电控、PLC电控、普通电控三种供用户选用，载人或长期重物下放工况应加配动力制动装置；
2、升降人员或升降人员与物料的，卷筒钢丝绳缠绕规定：立井一层，斜井两层；
3、参数供参考，若有变化，以订货合同约定为准
产品实拍图
双筒液压泵站
深度指示器
1. JK系列单绳缠绕式矿井提升机分为：JK型、2JK型
本系列矿用提升绞车，依据Q/QN002-2012、AQ1035-2007《煤矿用单绳缠绕式矿井提升机安全检验
规范》、GB/T20961-2007《单绳缠绕式矿井提升机》、《煤矿安全规程》以及现行有关的矿山机械
产品标准等制造生产。
2. 具有技术先进，设计紧凑，外形美观，结构简单，操作、维修、安装方便，启动平稳等优点。
3. JK型绞车装配绕线式电动机，不能防爆，因此严禁：在井下或有易燃、易爆气体的环境中使用。
一、提升机的特点、主要用途及使用范围
1、 产品具有技术先进，设计紧凑，外形美观，结构简单，操作、维修、安装方便，起动平稳等优点。主要用于煤矿、金属矿、非金属矿的倾斜巷道和竖井，用以提升煤炭、矿石、矸石；升降人员；下放材料、设备工具等。该绞车采用的是绕线式电动机，不能防爆，因此严禁：在井下或有易燃、易爆气体的环境中使用。
二、机器的主要部件结构：
1、主轴装置：本绞车卷筒为整体式，便于用户现场安装，卷筒壳、制动盘为16Mn板，轮毂为45#铸钢，强度好坚固耐用又安全。
双筒提升机主轴装置有两个卷筒，主轴四个轮毂、调绳装置等组成。
2、 减速器：减速器为两级减速，高速轴上加工了两个相同一齿轮，用户在一个齿轮磨损严重后，可调换过来，用另一个齿轮解除了用户购一轴之忧。轴两端轴承的润滑采用飞溅式，既简单又方便还不外泄。
3、 液压站：用途产生高压油控制盘形制动器。采用可调电气延时二级制动液压站，采用比例阀调节压力，配置两套电动机、泵及调压装置，一套运行，一套备用，以保证提升机可靠运行。液压元件均采用集成方式布置在油箱面板上面，便于检修维护。
4、 盘形制动器：优点：克服了杠杆式制动器一些缺点，结构紧凑、安全性好、动作灵敏，便于矿井提升自动化。
5、 深度指示器：深度指示器就是给司机指示提升容器在井筒中的位置的，除此之外，其上还装有上下过卷开关，防止容器上、下过卷。同时还装有警铃，当容器接近停车位置时发出减速信号。本机采用的牌坊式深度指示器。它的运动是通过两个链轮和套筒滚子链传的。结构简单，指示可靠。
6、联轴器：联轴器起着传递扭矩的作用，本绞车使用了两个梅花形弹性联轴器，第一个是电机与减速机之间；第二个是减速机与主轴之间。
7、安全保护装置：
（1）防止过卷装置（2）防止过速装置（3）过负荷和欠电压保护装置（4）限速装置（5）深度指示器失效保护装置（6）闸间隙保护装置（7）松绳保护装置（8）满仓保护装置（9）减速功能保护装置
防止过卷装置、防止过速装置、限速装置和减速装置应设置为相互独立的双线型式。立井、斜井缠绕式提升装置应假设定车装置。
电控装置分为三种：普通电控、PLC电控、变频电控。
产品出厂图
盘型制动器和深度指示器描述
盘形制动器（后置式）装置与液压站组成了矿井提升机的制动系统，用于实现提升机的工作制动和安全制动。其中盘形制动器装置为执行部件。由2个制动器装置组成，每个支架上由4个单独的制动器用高强度螺栓成对固定在支架上，每个制动器产生的压力是63KN闸瓦设计摩擦系统为0.4。它由碟形弹篢提供制动力，制动力的大小可以通过改变液压系统的制动油压高低来调节。盘形制动器采用油缸后置式，它具有惯量小、动作快、可调性能好、可靠性高、通用性高、基础简单、维修调整方便等优点。盘形制动器在矿井提升机上做工作制动和紧急制动用，其驱动和控制由单独的液压站完成。我公司设计的制动器具有检修制动器的锁定功能，每一付制动器上都装有截止阀，当检修制动器时，可一付一付地进行。
机械牌坊式深度指示器就是给司机指示提升容器在井筒中的位置的。除此之外，其上还装有上下过卷开关，防止容器上、下过卷。同时还装有警铃，当容器接近停车位置时发出减速信号。
本机采用的机械型、双丝缸牌坊式深度指示器，司机可以很直观地了解容器的位置。它的运动是通过两个链轮和套筒滚子链传输的。结构简单，指示可靠。另外还可以根据用户井筒深浅，更换从动链轮的大小，以改变指针的运动距离，给司机以可靠准确的指示。

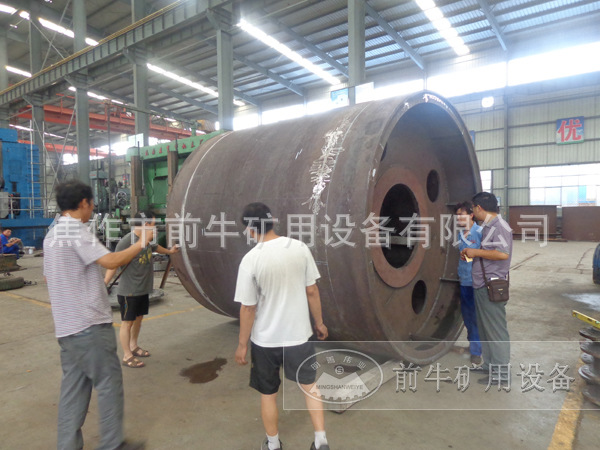

工人工作现场
企业证书

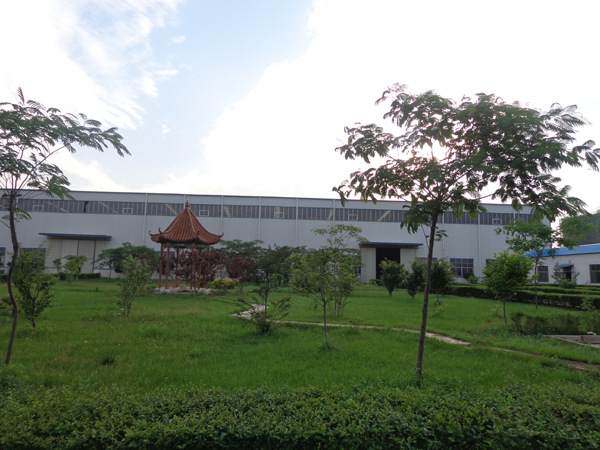

公司内部图片
