产品介绍
JK系列矿井提升机
【立井提升】:≤17t
【提升速度】:≤12.3m/s
【容绳】:≤1595m
【应用领域】:本产品主要用于煤矿、金属矿及其它非金属等矿井地面提升,用以提升煤炭、
矿石、矸石及升降人员、材料、设备工具等。本产品严禁违章操作!严禁超速运行!严禁超载运行!
严禁停电溜放
矿井提升机 缠绕式提升机的主要部件有主轴、卷筒、主轴承、调绳离合器、减速器、深度指示器
和制动器等。双卷筒提升机的卷筒与主轴固接者称固定卷筒,经调绳离合器与主轴相连者称
活动卷筒。

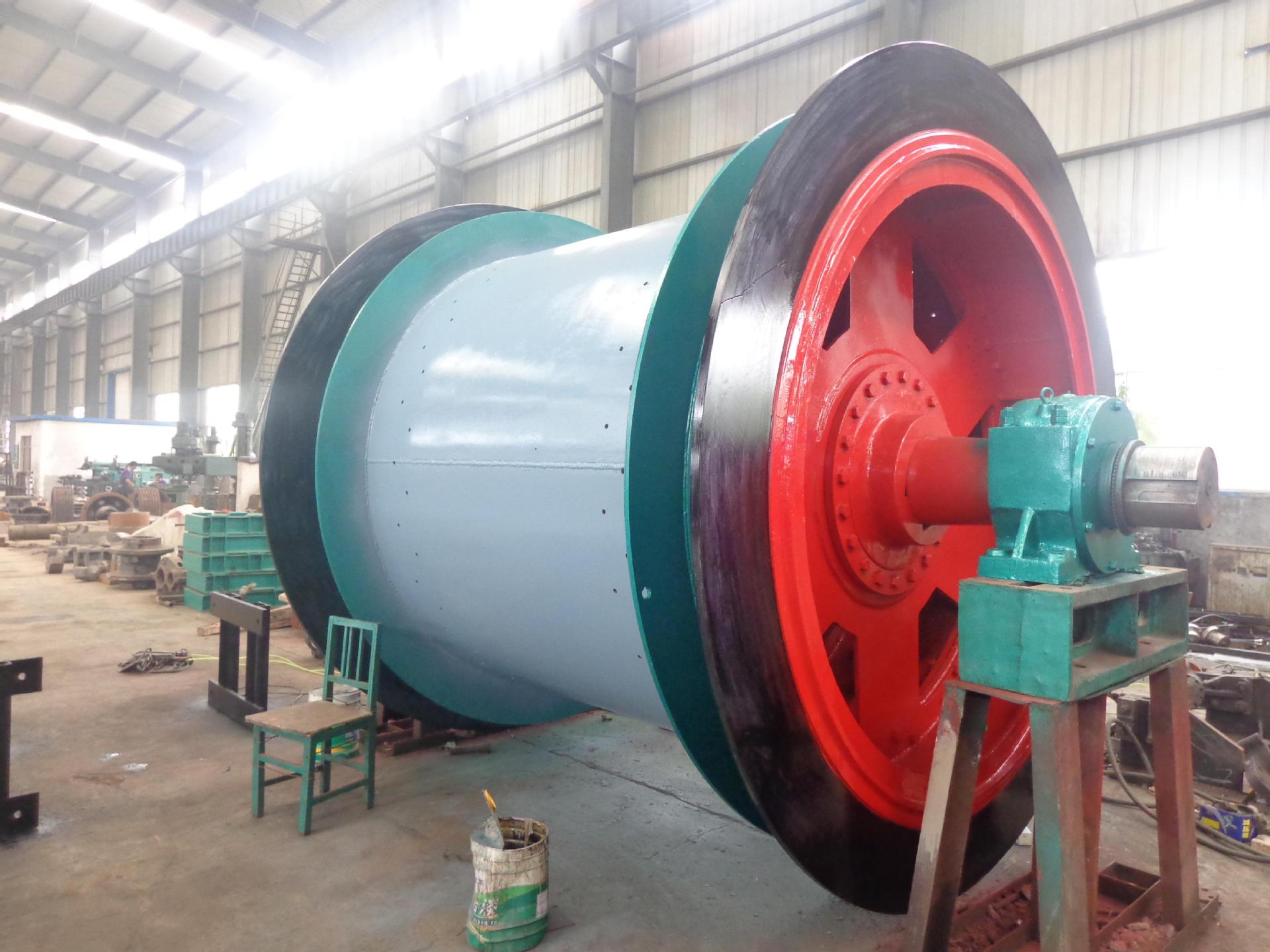

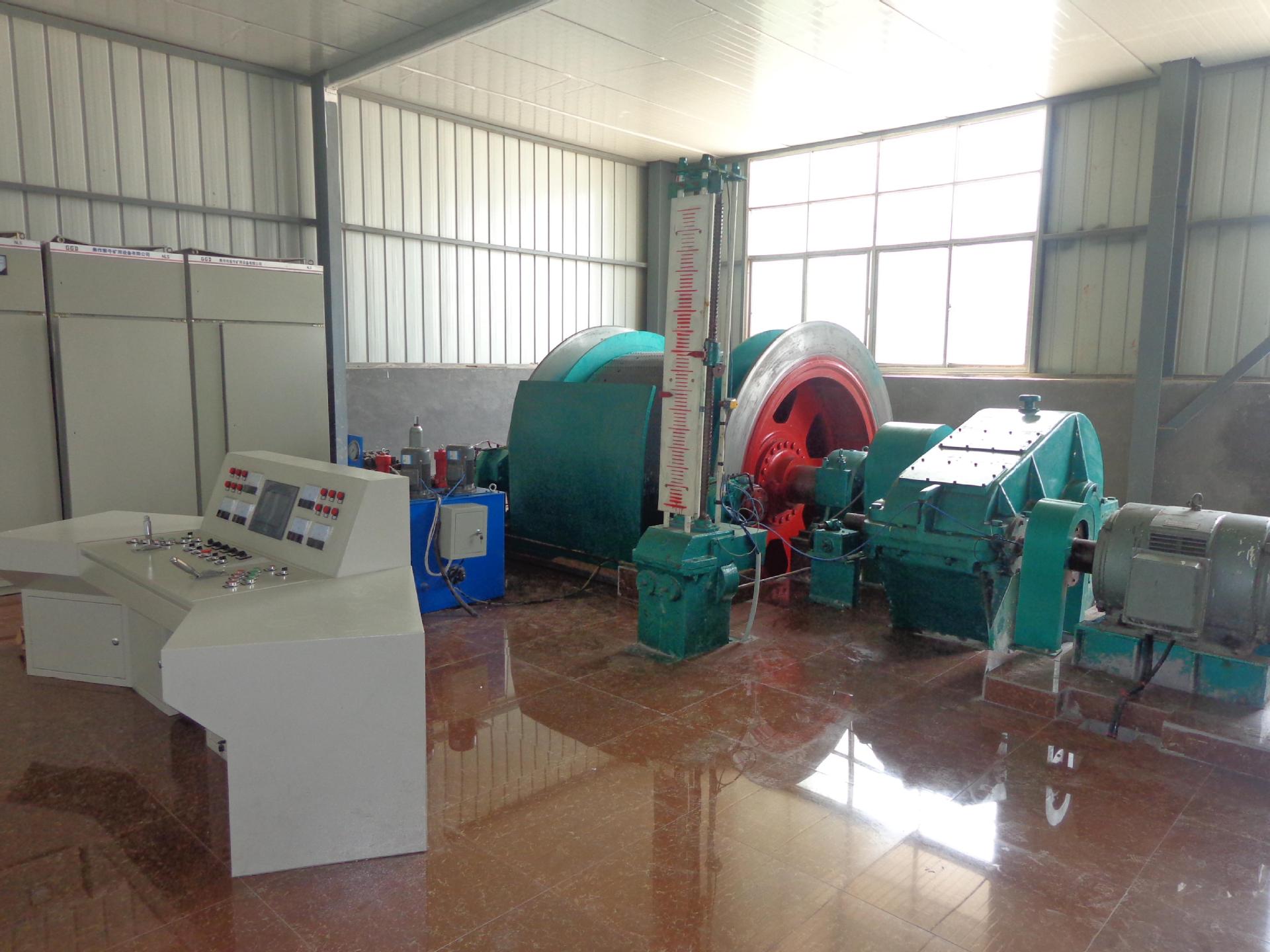

产品实拍图

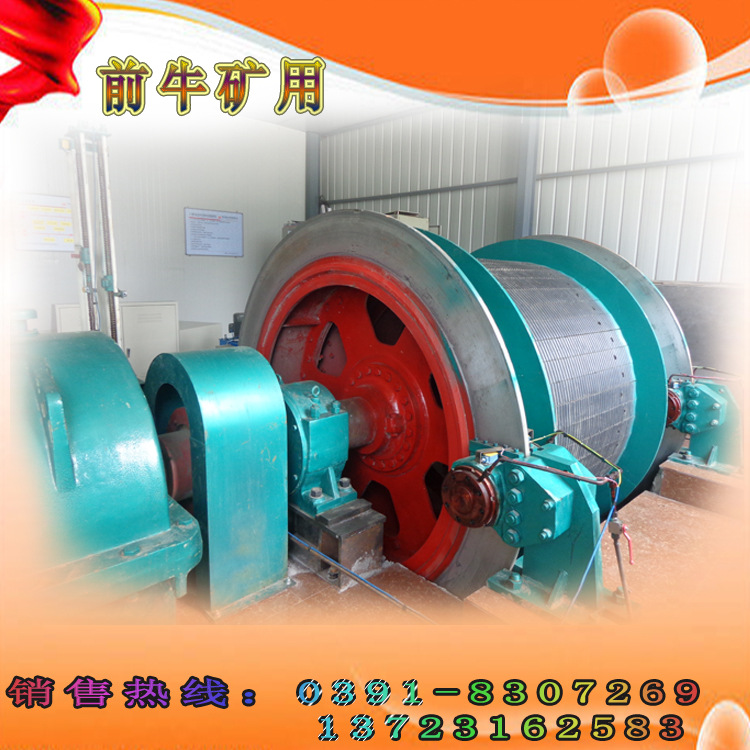

JK型矿井提升机
JK型矿用提升机
型号 | 卷筒 | 钢丝绳静张力 | 钢丝绳静张力差 | 钢丝绳直径 | 最小钢丝绳破断拉力 | 提升高度或 运输长度 | 提升速度 | |||||||||
个数 | 直径 | 宽度 | 载人 | 载物 | 载人 | 载物 | 一层缠绕 | 二层缠绕 | 三层缠绕 | |||||||
不大于 | ||||||||||||||||
mm | KN | mm | KN | m | m/s | |||||||||||
JK-2×1.5P | 1 | 2000 | 1500 | 44 | 60 | 44 | 60 | 24 | 396.5 | 295 | 586 | 914 | 5.2 | |||
JK -2×1.8P | 1 | 2000 | 1800 | 44 | 60 | 44 | 60 | 24 | 396.5 | 366 | 730 | 1132 | 5.2 | |||
2JK -2×1P | 2 | 2000 | 1000 | 44 | 60 | 40 | 40 | 24 | 396.5 | 177 | 346 | 550 | 7.0 | |||
2 JK -2×1.25P | 2 | 2000 | 1250 | 44 | 60 | 40 | 40 | 24 | 396.5 | 236 | 467 | 733 | 7.0 | |||
JK -2.5×2P | 1 | 2500 | 2000 | 69 | 90 | 69 | 90 | 30 | 621 | 403 | 802 | 1245 | 4.9 | |||
2JK -2.5×1.2P | 2 | 2500 | 1200 | 69 | 90 | 55 | 55 | 30 | 621 | 215 | 422 | 670 | 8.8 | |||
2JK -2.5×1.5P | 2 | 2500 | 1200 | 69 | 90 | 55 | 55 | 30 | 621 | 286 | 564 | 885 | 8.8 | |||
JK -3×2.2P | 1 | 3000 | 2200 | 100 | 135 | 100 | 135 | 36 | 900 | 518 | 1030 | 1595 | 6.0 | |||
2JK -3×1.5P | 2 | 3000 | 1500 | 100 | 135 | 90 | 90 | 36 | 900 | 282 | 553 | 873 | 10.5 | |||
2JK -3.5×1.7P | 2 | 3000 | 1700 | 136 | 170 | 115 | 115 | 42 | 1230 | 324 | 635 | - | 12.3 | |||
注: 1、电控:有变频电控、PLC电控、普通电控三种供用户选用,载人或长期重物下放工况应加配动力制动装置; 2、升降人员或升降人员与物料的,卷筒钢丝绳缠绕规定:立井一层,斜井两层; 3、参数供参考,若有变化,以订货合同约定为准 |
绞车技术参数
绞车标准
绞车完好标准是:
1、滚筒装置无裂纹、破损或变形;
2、闸和闸轮:(1)闸把及杠杆系统动作灵活可靠,施闸后闸把位置不超过水平位置(2)
拉杆螺栓、叉头、闸把、销轴无损伤变形,拉杆螺栓应有背帽紧固(3)闸带无断裂、磨损
余后不小于3mm,铆钉可靠不松动(4)闸轮磨损深度不大于2mm,闸轮表面无油迹
3、(1)底座无裂纹,基座螺丝紧固,护板完整、齐全,无变形;(2)安装平稳牢固,
运转无异响,无甩油现象;(3)信号装置应声光兼备,清晰可靠;
4、钢丝绳在滚筒上固定牢靠,绳卡不小于两副;钢丝绳无打结。
5、绳头必须装设桃形环,并用3个绳卡子固定,螺丝必须保证双丝帽。
6、绞车处必须挂“四压两戗”警示牌、绞车管理牌板,管理牌板内容必须填写齐全。
7、绞车开关上架,多台开关摆放整齐,所有开关架上平面必须保持在同一水平面;
小件上板管理(板的尺寸:500×400m)
8、小绞车前方约300-500mm处应安装防护栏,防护栏高度为1.4m,采用直径为14mm的
圆钢加工,间距为200mm,刷红色漆。
企业证书
公司生产车间
售后条款
售前服务
①、与用户达成合作意向后,邀请用户单位技术人员考察企业实力,参观同类产品的现场运行情况,进行技术交流等必要的沟通。
②、根据用户提供的技术资料和要求制订技术方案,从设备配置、电路设计等方面全面考虑,限度满足用户要求。
售中服务
①、签订合同后,第一时间派设计人员赴使用现场实地考察,根据现场情况完善设计方案,在保持系统共性的同时限度体现产品的个性特征。
②、设计完成后,与用户的技术人员进行交流,征求意见,确保设计方案最佳,设备配置合理,系统运行安全。及时向客户提供设备总图、基础图、设备的外形尺寸及安全技术资料,负责对客户、设计院之间的及时协调和沟通,当好用户参谋,为用户提供安全可靠、性价比高的优质产品。
③、在产品制造过程中,用户单位可随时安排相关人员对原材料、原器件、生产工艺、生产过程、生产进度及检验结果进行质量监督,保证产品出厂合格率100%。
④、在产品安装前,结合现场实际为用户培训技术人员和现场操作人员,培训内容包括提升机机械部分和电控系统的构成、工作原理,安装、调试及维护检修知识;可编程控制器以及变频器的基本原理、使用方法、基本指令、应用指令等项内容(详见技术培训表)。
⑤、在产品设备安装调试过程中,将派俩名技术人员到现场进行全过程的技术指导,直到系统正常运行。
售后服务
①、在用户妥善保管、维护保养、正确使用条件下,产品质量保证期限壹年。
②、矿井提升机在正常操作运行中因焦作市前牛矿用设备有限公司设计、制造、指导调试所造成的质量问题由焦作市前牛矿用设备有限公司负责修复并承担费用。
③、开通24小时服务热线,为用户提供全面服务。
④、对产品实行终身维修和技术咨询服务,发现问题及时解决,提供及时、有效、良好的售后服务。保证接到贵公司通知后,两小时内给予回复,如果通过电话、传真无法解决,我公司将在4小时以内赶赴现场处理,力求快捷周到。
设备安装前用户应具备如下安装条件:
① 设备到用户矿上,用户负责卸车、保管,并将所有设备运到安装现场。
② 设备需要电源由用户负责拖至安装现场,设备各部件之间,电机、电控之间的联结电线、电缆,由用户按厂家提供的电线电缆型号规格和数量负责提供。
③ 用户现场应具备设备起重设施之应用条件。
④设备的水泥基础由客户按厂家提供设备基础图做好。
安装设备所包括的工作内容:
① 提升机设备所属各部件安装就位:
1) 基础梁、主轴装置、减速器就位,初调校位置和卷筒装备;
2) 制动器、液压站、牌坊深度指示器、定车装置定位,初调校位置和液压管线装备;
3) 主电动机、初调校位置;
4) 电控、操作台、定车保护装置就位,初调校位置。
② 对已安装初调校位置的设备进行检查,符合要求后进行二次混凝土浇灌。
③ 电控接线、穿管、铺设和电器动作检查(外部及柜间接线材料、电线、电缆、线管由客户提供)。
④ 对已安装初调校并进行二次混凝土浇灌后的设备,进行精调校位置和进行紧固、混凝土包边。
⑤ 液压站及液压系统动作和性能调试检查(液压油由客户按要求牌号数量提供)。
⑥ 进行空运转检查和动作检查。
⑦ 钢丝绳缠绕及固定(钢丝绳型号和实物由客户提供)。
⑧ 清洁整理。
⑨ 空运转试验前的调试和进行空运转调试,并进行相关检验。
⑩ 进行负载动作运转调试和试验。
