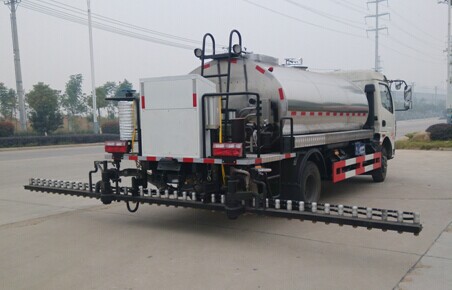

东风多利卡6吨智能型沥青洒布车
CLQ5110GLQ4型沥青洒布车
|
【主要技术参数】 |
|
产品商标 |
楚飞牌 |
公告批次 |
267 |
|
产品名称 |
沥青洒布车 |
产品型号 |
CLQ5110GLQ4型沥青洒布车 |
|
总质量(Kg) |
11495 |
罐体容积(m3) |
5.6 |
|
额定载质量(Kg) |
4805 |
外形尺寸(mm) |
7180×2250×2650 |
|
整备质量(Kg) |
6495 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
|
驾驶室准乘人数(人) |
3 |
载质量利用系数 |
|
|
接近角/离去角(°) |
24/14 |
前悬/后悬(mm) |
1210/2170,1130/2250 |
|
轴数 |
2 |
轴距(mm) |
3800 |
|
轴荷(Kg) |
4595/6900 |
最高车速(Km/h) |
95 |
|
其它 |
罐体有效容积:5.6立方米,运输介质为液态沥青,密度:900千克/立方米。罐体外形尺寸(长/长轴/短轴)(mm):3500/1950/1380(罐体内部尺寸为3400/1850/1280), 罐体保温层厚度为100mm。防护材料:Q235A碳钢,连接方式:左右侧面防护与副梁采用焊接连接;随底盘选装驾驶室,可根据客户要求选装罐体两侧装饰护板,车尾装有沥青喷洒装置,其下缘离地高度340mm,符合豁免条件,代替后下部防护装置。 |
|
【底盘技术参数】 |
|
底盘型号 |
DFA1110SJ11D3 |
底盘名称 |
载货汽车底盘 |
|
商标名称 |
东风牌 |
生产企业 |
东风汽车股份有限公司 |
|
外形尺寸(mm) |
6815×2080×2450,2390 |
轮胎数 |
6 |
|
接近角/离去角(°) |
24/14 |
轮胎规格 |
8.25-20 14PR,8.25R20 14PR |
|
钢板弹簧片数 |
8/10+7,11/9+7 |
前轮距(mm) |
1770,1831,1740,1845,1769 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1640,1586,1610,1680,1629 |
|
排放标准 |
GB3847-2005,GB17691-2005 国Ⅳ |
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
ISB3.9-125E40A
CY4102-CE4B
CY4102-CE4C
YC4E140-42
YN38CRD1
YC4S150-48 |
东风康明斯发动机有限公司
东风朝阳朝柴动力有限公司
东风朝阳朝柴动力有限公司
广西玉柴机器股份有限公司
昆明云内动力股份有限公司
广西玉柴机器股份有限公司 |
3900
3856
3856
4260
3760
3767 |
92
100
91
103
95
110 |
CLQ5110GLQ4智能型沥青洒布车
-----推荐方案-----
楚飞牌智能型系列沥青洒布车是一款专门用于沥青路面施工的工程车辆，可广泛用于高温液态沥青和乳化沥青的运输和洒布作业。
本车型采用东风国Ⅳ专用汽车底盘，上装专用沥青罐及加热系统、动力传动系统、导热油保温系统、后喷管提升装置和清洗装置、沥青洒布系统和控制系统等工作装置，设备操作简单，使用可靠，质量稳定。
沥青罐四周采用硅酸铝保温材料隔热，保温性能好，罐体中部设有检修口，后部设观察和沥青加注口，加热系统配备高效进口燃烧器，通过导热油介质对沥青进行加热，有效地防止在沥青加热过程中因直烧导致沥青过快老化，影响施工质量；
沥青泵和导热油泵后置，通过多个组合阀实现沥青和导热油的分流与合流，达到对整个系统均匀加热和循环的目的。
本车型对沥青洒布定量采用智能化控制，使用时只需输入设定的洒布量，智能控制系统能够根据适时车速调整沥青泵输出排量，确保洒布量达到设定的要求值。洒布宽度根据需要调整，由控制系统通过增加或减少开启喷嘴的数量，达到调整喷幅宽度的目的。
沥青泵及沥青管路配置有高压空气和柴油清洗装置，在施工结束后进行清洗，防止沥青凝结影响二次使用。
本设备具有美观大方，结构紧凑，机动灵活，行车舒适，使用方便等特点，对于新建、修整及路面养护罩面等作业均可适用。
1. 大尺寸彩色触摸屏全智能控制器，实时监测车速、沥青泵速、洒布量等；
2. 驾驶室内触摸屏自动控制喷洒量和洒布宽度，真正定量洒布；
3. 液压驱动（可选进口件），精准可靠，安全无噪音；
4. 气动控制扇形喷嘴，每个喷嘴自动开闭，三重叠洒布设计；
5. 后平台手动操作頟阀门、喷嘴开闭、沥青泵转速调整，方便调试及施工试喷洒；
6. 进口全自动大功率燃烧器；
7. 独立发电机组，可停车加热，能源利用率高。
8. 沥青灌、沥青泵和所有沥青管路系统采用导热油加热系统，保温、加热效果好。
9. 专业高耐磨保温沥青泵；
10. 专业集中组合控制阀，全电、气控制；
11. 液晶触摸屏系统，简单易用；
12. 高亮度车后夜间工作灯。
技术参数
|
车型 |
CLQ5110GLQ4智能型沥青洒布车 |
|
底盘型号 |
东风DFA1110SJ11D3 |
|
发动机型号 |
朝柴CY4102-CE4C |
|
额定功率(kw) |
91 |
|
沥青灌容积（m³） |
6 |
|
最大洒布宽度(m) |
6 |
|
洒布量（L/㎡） |
0.3∽3 |
|
喷嘴间距(mm) |
140 |
|
喷嘴数量(个) |
42 |
|
洒布精度 |
2% |
'
