上海怡凌电动调节球阀 Q941F电动调节球阀价格
上海怡凌实业有限公司
中国 上海
产品属性
图文详情
品牌推荐
品牌
上海怡凌
型号
Q941F-16P
作用和用途
球阀
驱动方式
电动阀
阀体材质
合金钢阀
结构特征
旋塞和球形
开关方向
角行程
连接形式
法兰
压力环境类型
中压阀2.5
压力环境数值
1.0~4.0MPa
工作温度区间
常温阀-29℃
特殊功能
调节型
公称通径
DN15-DN300mm
重量
30kg
执行器特点
调节型
我们一直致力于电动阀门的研究与生产！
与中航天、中石化、康菲国际、3M、LG等建立长期合作伙伴关系！
品质卓越、值得信赖！上海怡凌竭诚为您服务！021-34619331-8100
产品特点

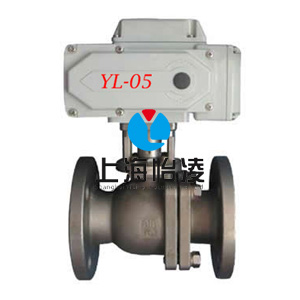

上海怡凌生产的ZAJQ电动调节球阀是一种转角为90°的旋转类球阀，采用角行程电动执行器(YL、PSQ、HQ、DZW)及球阀阀体组成。电动调节球阀适用于两位切断、调节的场合，采用一体化结构，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。电动调节球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。特别适用于介质是粘稠、含颗粒、纤维性质的场合，目前该电动调节球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
补充说明
除了法兰连接方式以外，上海怡凌还有：内/外螺纹连接方式、焊接（对焊、承插焊）、对夹连接、卡箍连接等多种连接方式。
阀体材料方面还有：不锈钢、碳钢、陶瓷、铜、塑料、PVC、UPVC、ABS、玻璃钢、钛合金等多种材质。定能满足您的工况要求。
适用范围
ZAJQ电动调节球阀广泛应用于化工、石油、制药、环保、电站、制冷、食品、轻工等行业的自动控制。
设计标准
主要技术参数及性能
主要性能规范
主要零件材质
外形安装尺寸
订货须知
请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。ZAJQ电动调节球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌ZAJQ电动调节球阀说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
以上所有文字、图片、表格版权，皆归上海怡凌实业有限公司所有，未经许可，禁止转载，违者必究。
与中航天、中石化、康菲国际、3M、LG等建立长期合作伙伴关系！
品质卓越、值得信赖！上海怡凌竭诚为您服务！021-34619331-8100
产品特点
上海怡凌生产的ZAJQ电动调节球阀是一种转角为90°的旋转类球阀，采用角行程电动执行器(YL、PSQ、HQ、DZW)及球阀阀体组成。电动调节球阀适用于两位切断、调节的场合，采用一体化结构，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。电动调节球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。特别适用于介质是粘稠、含颗粒、纤维性质的场合，目前该电动调节球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
补充说明
除了法兰连接方式以外，上海怡凌还有：内/外螺纹连接方式、焊接（对焊、承插焊）、对夹连接、卡箍连接等多种连接方式。
阀体材料方面还有：不锈钢、碳钢、陶瓷、铜、塑料、PVC、UPVC、ABS、玻璃钢、钛合金等多种材质。定能满足您的工况要求。
适用范围
ZAJQ电动调节球阀广泛应用于化工、石油、制药、环保、电站、制冷、食品、轻工等行业的自动控制。
设计标准
| 设计与制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
| 法兰尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 检验与试验 | JB/T 9092、API 598、GB/T13927 |
| YL系列执行机构技术参数 | 阀体参数 | ||||
| 电源 | AC200/220V，50/60Hz | 公称通径 | DN10～300mm | ||
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) | ||
| 动作范围 | 0～90° 0～360° | 泄漏量 | 软密封:零泄漏 | 硬密封:≤额定流量的10-5 | |
| 动作时间 | 15秒/30秒/60秒 | 执行机构 | 可另配PSQ、HQ、UNIC、361RS | ||
| 等系列电子式电动执行机构 | |||||
| 保护装置 | 过热保护 | 流量特性 | 快开特性 | ||
| 环境温度 | -30°～60° | 可调范围 | DN10-80 | DN100-300 | |
| 250:01:00 | 350:01:00 | ||||
| 手动操作 | 同附带手柄操作 | 基本误差 | ±1% | ||
| 限位 | 电气、机械二重限位 | 死区 | ≤1% | ||
| 防护等级 | 相当于IP-65 | 回差 | ≤1% | ||
| 位置测量 | 可选装开关或电位计 | 适用温度 | 密封面 | ||
| 驱动电机 | 8W/E | PTFE≤150℃RTFE≤180℃PPL≤300℃硬密封≤450℃ | |||
| 进线接口 | PE1/2〞进线线锁 | ||||
| 试验压力（MPa） | 公称压力（Mpa） | 压力级（class） | JIS(Mpa) | |||||||
| 1.6 | 2.5 | 4 | 6.4 | 10 | 150 | 300 | 600 | 10K | 20K | |
| 强度试验 | 2.4 | 3.8 | 6 | 9.6 | 15 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封试验 | 1.8 | 2.8 | 4.4 | 7 | 11 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 气密试验 | 0.5～0.7 | |||||||||
| 零件名称 | 材 料 | ||||||
| 阀体 | WCB | ZG1Cr18Ni9Ti | CF8 (304) | CF3 (304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M(316L) |
| 球体、阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9 (304) | 00Cr19Ni11 (304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 (316) | 00Cr17Ni12Mo2 (316L) |
| 密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨 | ||||||
| 适用介质 | W.O.G等 | 硝酸等腐蚀性介质 | 强氧化介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 | ||
| 公称压力DN | L | D | H | L1 | D1 | b | Z-d1 | H1 |
| 压力 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | |||
| 15 | 130/130/140 | 95 | 275 | 157 | 65 | 14/16/16 | 14-4 | 48 |
| 20 | 140/140/150 | 105 | 280 | 157 | 75 | 14/16/16 | 14-4 | 53 |
| 25 | 150/150/165 | 115 | 287 | 157 | 85 | 14/16/16 | 14-4 | 58 |
| 32 | 165/165/180 | 135 | 354 | 208 | 100 | 16/16/18 | 18-4 | 68 |
| 40 | 180/180/200 | 145 | 312 | 208 | 110 | 16/16/18 | 18-4 | 73 |
| 50 | 200/200/220 | 160 | 325 | 208 | 125 | 16/20/20 | 18-4 | 80 |
| 65 | 220/220/250 | 180 | 335 | 256 | 145 | 18/22/22 | 4-18/8-18/8-18 | 90 |
| 80 | 250/250/280 | 195 | 365 | 256 | 160 | 20/22/22 | 18-8 | 98 |
| 100 | 280/280/320 | 215/230/230 | 400 | 256 | 180/190/190 | 20/24/24 | 8-18/8-23/8-23 | 120 |
| 125 | 320/320/360 | 245/270/270 | 420 | 256 | 210/220/220 | 24/28/30 | 8-23/8-25/8-25 | 140 |
| 150 | 360/360/400 | 280/300/300 | 440 | 256 | 240/250/250 | 24/28/30 | 8-23/8-25/8-25 | 167 |
| 200 | 400/400/550 | 335/360/375 | 470 | 256 | 295/310/320 | 26/34/38 | 12-23/12-25/12-30 | 210 |
| 250 | 630 750 | 405 470 | 545 | 380 | ||||
| 300 | 750 870 | 460 530 | 580 | 380 | ||||
请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。ZAJQ电动调节球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌ZAJQ电动调节球阀说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
以上所有文字、图片、表格版权，皆归上海怡凌实业有限公司所有，未经许可，禁止转载，违者必究。
