主要特点:

1、采用开关或带按键开关控制电池电源正极或负极方式,实现分路输出，外围电路简单好用，广泛适用于各类LED手电和灯具的控制。

2、控制逻辑:开关通电第一次：第一路输出高电平,其它输出低电平

开关通电第二次：第二路输出高电平,其它输出低电平

开关通电第三次：第三路输出高电平,其它输出低电平

开关通电第四次：第四路输出高电平,其它输出低电平 如此循环

3、断电后重新上电:转档有效时间可由外部电容或电阻与电容组合方式灵活调节,例如:取4.7Uf/0805的瓷片电容即可维持1分钟左右

4、平时不耗电,特别适合手电尾部电源开关控制触发控制LED调光

5、主要适用于3-4PCS碱性电池、NiMH电池及单锂供电或降压供电

一、

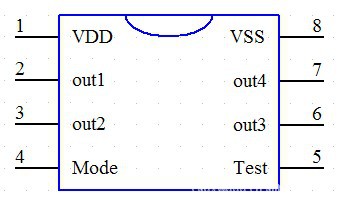

IC引脚功能说明

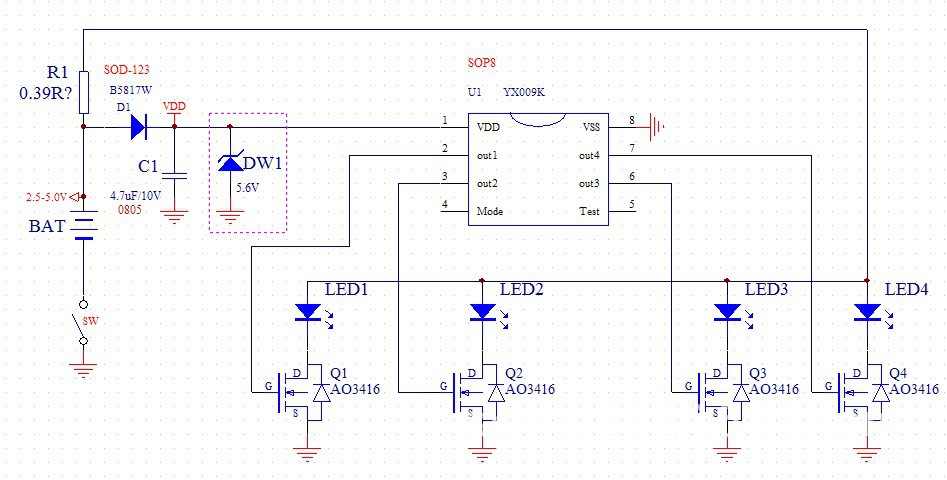

二、引脚应用参考

具体请联系：曹先生13534095136
