工作原理

CS西蒙斯圆锥破碎机是我公司在采用德国西蒙斯圆锥破碎机技术的基础上研制生产的新一代圆锥破碎机，在生产能力、产品粒度、产品形状、设备重量、维修和操作方面，与传统PY弹簧圆锥破碎机有优势，可对不同硬度的石料进行中碎或细碎作业和PY系列弹簧圆锥破碎机相比：具有结构可靠，生产效率高，调整方便，使用经济等特点。

CS系列西蒙斯圆锥破碎机工作特点：

　　 破碎腔型多：分为三种不同的设计方式，用户可根据现场情况选择破碎效率高、产品粒度均匀、粒形好、轧臼壁磨磨损均匀且使用寿命长的破碎腔型。

　　 干油密封防尘：该圆锥破碎机设备采用独特的防尘密封结构，密封效果可靠，有效延长了润滑油的更换周期和零件的使用寿命。

　　 支持大破碎力：关键零件选择特殊的材料制造。每一冲程破碎锥离开轧臼壁的距离大，既允许更多的物料进入破碎腔，又形成较大的排料体积，使物料通过破碎腔的速度加快。

　　 高质量的石子：该圆锥破碎机设备采用特有的破碎腔形以及层压破碎原理，产生颗粒间的破碎作用，从而使成品中立方体所占的比例明显增高，针片状石子减少，粒级更为均匀。

　　 产量高：与其他机型相比， WKS系列圆锥破破碎臂长，冲程大，破碎力大，可对破碎腔中的物料进行更有效地破碎，每一冲程破碎的物料更多。

　　 高效率：该圆锥破碎机设备主轴上下两端均有支撑，能承受更大的破碎力和更大的冲程，加上与层压原理相适应的特殊破碎腔形，使该机具有更高的破碎效率。

产品特点

1、 性能高 　　
2、 产品粒度组成好 　　
3、 稳定性好 　　
4、 清腔方便 　　
5、 可靠性高 　　
6、 维修方便易于操作 　　
7、 生产成本低 　　
8、 应用广泛 　　
9、 分体润滑

技术参数

标准型CS系列高效西蒙斯圆锥破碎机

型号	动锥直径	腔型	给料口尺寸		出料口尺寸(mm)	主轴转速(r/min	电动机功率 (kw)	生产能力 (t/h)	重量(t)	外型尺寸 (mm)
			闭口边(mm)	开口边(mm)
CS75B	900(3’)	细型	83	102	9-22	580	75	45-91	15	2821×1880×2164
		粗型	159	175	13-38			59-163
CS110B	1200(4’)	细型	127	131	9-31	485	110	63-188	20	2821×1974×2651
		中型	156	156	13-38			100-200
		粗型	178	191	19-51			141-308
CS160B	1295(44(1)’)	细型	109	137	13-31	485	160	109-181	27	2800×2342×2668
		中型	188	210	16-38			132-253
		粗型	216	241	19-51			172-349
CS202B	1650(52(1)’)	细型	188	209	16-38	485	220	181-327	55	3911×2870×3771
		中型	213	241	22-51			258-417
		粗型	241	268	25-64			299-635
CS315B	2134( 7’)	细型	253	278	19-38	435	315	381-726	110	4631×3251×4732
		中型	303	334	25-51			608-998
		粗型	334	369	31-64			789-1270

短头型CS系列高效弹簧圆锥破碎机主要技术参数　　

型号	动锥直径	腔型	给料口尺寸		出料口尺寸(mm)	主轴转速(r/min)	电动机功(kw)	生产能力 (t/h)	重量 (t)	外型尺寸 (mm)
			闭口边(mm)	开口边(mm)
CSD75	914 (3’)	细型	13	41	3-13	580	75	27-90	15	2821×1880×2410
		粗型	33	60	3-16			27-100
CSD110	1218 (4’)	细型	29	57	5-16	485	110	50-132	20	2560×1942×2928
		中型	44	73	10-16			90-145
		粗型	56	89	13-19			141-181
CSD160	1295(44(1)’)	细型	29	64	3-16	485	160	36-163	27	2800×2342×2668
		中型	54	89	6-16			82-163
		粗型	70	105	10-25			109-227
CSD220	1676(52(1)’)	细型	35	70	5-13	485	220	90-209	55	3917×2870×3771
		中型	54	89	6-19			136-281
		粗型	98	133	10-25			190-336
CSD315	2134( 7’)	细型	51	105	5-16	435	315	190-408	110	4130×3251×4454
		中型	95	133	10-19			354-508
		粗型	127	178	13-25			454-599

工程案例

•

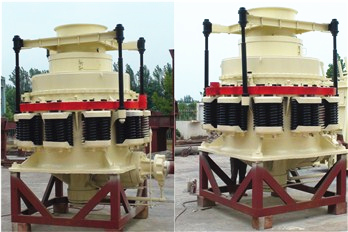

  弹簧圆锥破碎机生产线展示

•

  圆锥破厂家生产圆锥破配件

•

  高压悬辊磨粉机生产线展示

•

  圆锥破碎机的生产现场
