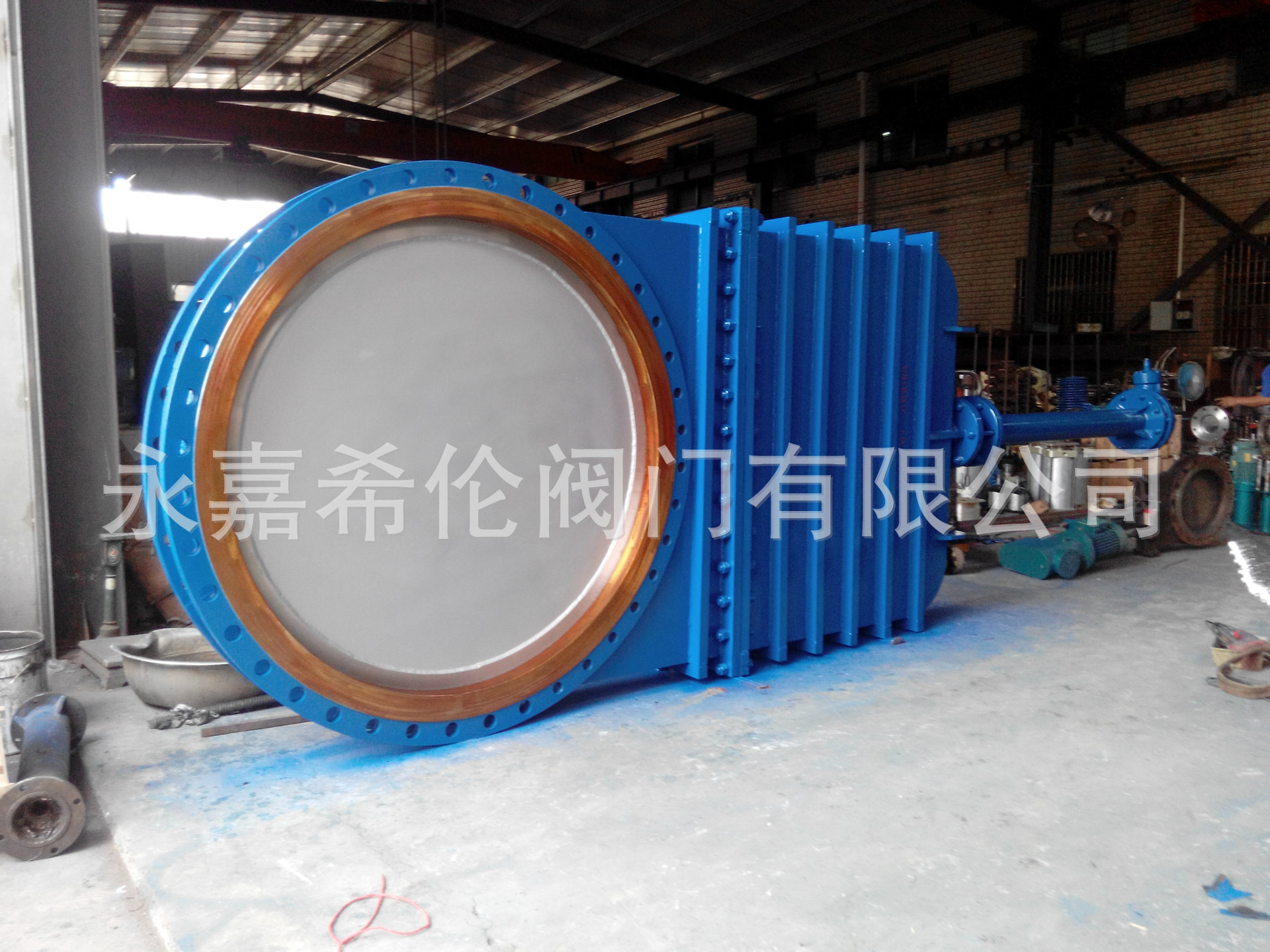

DMZ573X暗杆刀型闸阀
此刀形闸阀是闸阀中的新品种，体积小，重量轻，轻型节材，是污水、煤浆、糖浆、泥浆、空气、渣水混合物、供水、造纸、矿山等行业中的理想产品。
刀形闸阀采用金属对金属的硬密封，或采用金属对橡胶的软密封。在开启和关闭的过程中，闸板与密封面采用了特殊的设计，摩擦较少，经久耐用。
此种刀形闸的上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封改成了面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封结构（见图一），使得上密封达到了与管道同寿命的程度，从而整体上提高了阀门的使用寿命。
此种闸阀在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。
特别适合在粉尘及干燥的恶劣环境中长期正常工作（见图二）。 注：可根据使用单位的环境和要求来设计与生产，适合用户的安装和使用。
设计制造 Design and manufacture:JB/T8691-1998
结构长度 structural length: GB/T15188.2-94
法兰连接 Flange connection: GB/T9113.1-2000 JB/T79-94
试验与验收 testing and acceptance: GB/T13927-92
DMZ573X暗板刀型闸阀主要零部件材质 Key parts material
阀体、上盖Valve body, upper cap | 碳钢、不锈钢Carbon steel, stainless steel |
阀板Valve plate | 不锈钢stainless steel |
阀杆Stem | 不锈钢stainless steel |
密封圈Seal ring | 橡胶、四氟、不锈钢、硬质合金Rubber, PTFE, stainless steel,hard alloy |
DMZ573X暗板刀型闸阀主要性能规范 Key performance indicators
公称压力Nominal pressure | PN |
壳体试验Casing test | 1.5XPN |
密封试验Leak test | 1.1XPN |
工作温度Operating temperature | 橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
Rubber ≤80℃, PTFE≤180℃, hard sealing ≤425℃ |
适用介质Working medium | 纸浆、污水、煤煤气等paper pulp, sewage, coal slurry |
DMZ573X暗板刀型闸阀主要外形及连接尺寸mm
公称压力Nominal pressure（MPa） | 公称通径Nominal through diameter（mm） | L | D | D1 | D2 | H | N-M | D0 |
1.0 | 150 | 70 | 280 | 240 | 210 | 475 | 8-M20 | 280 |
200 | 80 | 335 | 295 | 265 | 540 | 8-M20 | 360 |
250 | 85 | 390 | 350 | 320 | 630 | 12-M20 | 360 |
300 | 100 | 440 | 400 | 368 | 480 | 12-M20 | 400 |
350 | 100 | 500 | 460 | 428 | 885 | 16-M20 | 400 |
400 | 110 | 565 | 515 | 782 | 990 | 16-M22 | 400 |
450 | 120 | 615 | 565 | 532 | 1100 | 20-M22 | 530 |
500 | 130 | 670 | 620 | 585 | 1200 | 20-M22 | 530 |
600 | 140 | 780 | 725 | 685 | 1450 | 20-M27 | 600 |
700 | 165 | 895 | 840 | 800 | 1700 | 24-M27 | 600 |
800 | 190 | 1010 | 950 | 905 | 2000 | 24-M30 | 680 |
900 | 200 | 1110 | 1050 | 1005 | 2300 | 28-M30 | 680 |
1000 | | 1220 | 1160 | 1150 | 2780 | 28-M33 | 配电动，伞齿轮 |
1200 | | 1450 | 1380 | 1325 | 3360 | 32-M36 |
1400 | | 1675 | 1590 | 1525 | 3920 | 36-M39 |
1600 | | 1915 | 1820 | 1750 | 4480 | 40-M45 |
