20W dc-dc恒流源 太阳能路灯电源 10串2并 升压电源

产品说明
1.输入电压：DC：24V 或12V

 2.输出功率：20W

 3.高效率：90%

 4.高恒流输出精度：630mA±2%（客户要求调整）

 5.驱动输出电压：24~36V（随LED灯串数改变）

 6.可靠的输出短路，过流、开路、过温保护

7.使用品牌绿宝石电解电容，性能稳定可靠、高使用寿命

8：适合于太阳能升压电源，汽车，轮船，里外照明

9：接线方式：黑色护套管为输入线，里面棕线接24V正极，兰线接24V负。白色护

    套管为输出线，里面棕线接LED灯正极，兰线接LED灯负。注意：输入线严禁接反

接线注意事项：请按实物图上的标识接线----

1：要区分清楚哪个是电源的输入？哪个是输出？一般黑色护套的那一端是输入端，白色护套的是输出端，连接灯珠。

2:黑色护套里面分两条线，红色的接电源DC的正极，蓝色接DC电源的负极,

3:白色护套里面分两条线，红色的接灯珠的正极，蓝色接灯珠的负极

4:接线时先接好灯珠端的线，然后再接上电源线，最后再通电

以上仅供参考，以收到实物上的标识为准！

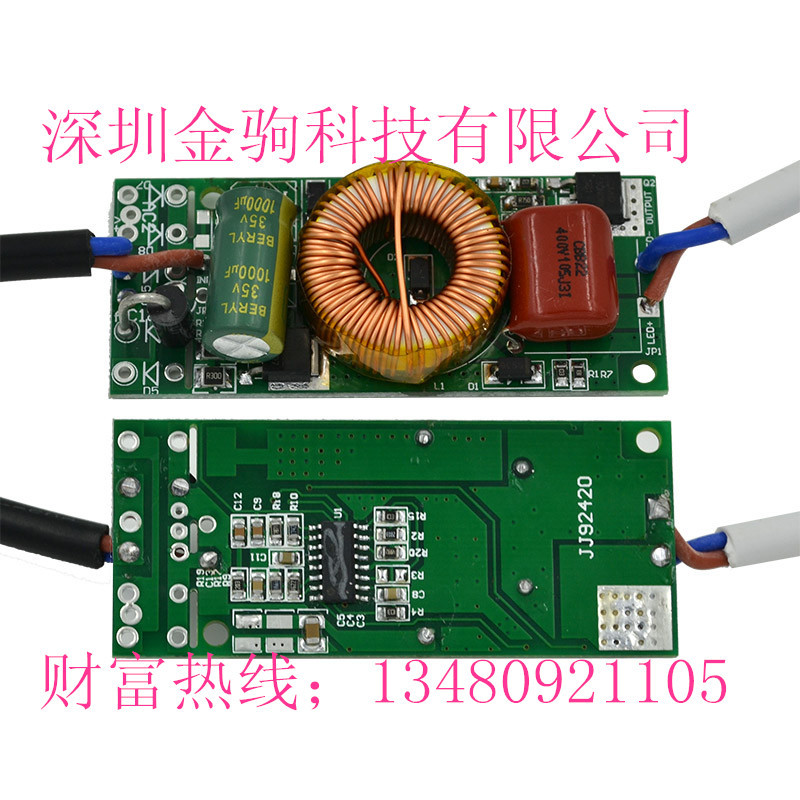

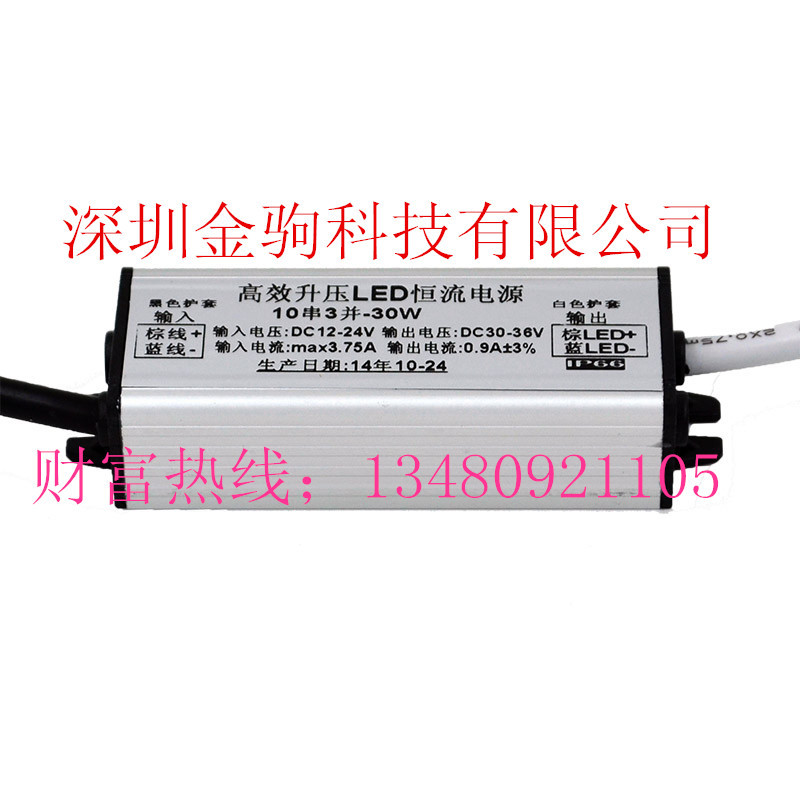

10.整机尺寸：裸板L60*W30*H15mm，铝壳防水L90*W34*H19mm

20W dc-dc恒流源 太阳能路灯电源 10串2并 升压电源

8年内做到上市公司！预做百年老企业！全球首创专利产品！

1: 我们公司的RGB七彩全彩LED恒流电源，已形成自控、红外IR遥控、无线射频RF遥控、DMX512、PWM控制等全系列产品,瓦数3至150W之间的任

意瓦数都可以设计生产；还可增加特色功能：带断电记忆保存功能，二是：无线遥控还可以通过一个遥控器控制多个灯。

2:还有优势产品DC-DC升压或DC-DC降压恒流电源、太阳能LED恒流电源, 汽车轮船等12V、24V、 36V方面使用，6W至100W都可以开发生产，可设

计为4小时后功率减半的功能。

3: RF 好还是IR好呢？

(1)RGB七彩全彩RF射频无线遥控特点：  使用频率:433.92Mhz，视不同环境其有效控制距离在半径 20-50 米，无线电遥控（与红外遥控比较）

的优点：①距离远 20-50 米，一个遥控器在有效范围内都可以控制多个灯，②无方向限制，③不受物体阻隔限制，④室外使用不受灰尘、潮湿

、光线等影响，寿命超长，是户外灯具最佳的控制方式！

(2)RGB七彩全彩IR红外遥控特点： 直线有效距离 8-12 米（室内环境），角度 75°-180°，距离比RF要短，而且有方向限制，受物体阻隔限

制，优点成本低廉；

1：客户要求DC12V-24V输入（电压有可能有时是12V,有可能有时是24V,也有可能有时电压不稳定会在12-24V之间），输出6串2并，18-21V,600MA，

2：当输入电压时DC12V时，输出的参数保持不变，从DC12V输入升压到18V输出，那么这是一个升压的过程；

3：如输入是DC24V时，输出的参数保持​不变，从DC24V输入降压到18V输出，那么这

个过程就是降压的过程；

4：而且电压从DC12不断的变化升高到DC24V之间时，输出

的电流还可以保持恒流不变。这样都能兼容就叫可升又可降的恒流电源。

作用：
1：可以满足客户想要单个驱动器设计，以满足宽的电压源和负载范围。
2：不用要求平时经常说的输入与输出之间要有2V或3V的压差，如平时经常遇到特殊的DC12V输入，输出4串12V；DC24V输入，输出8串24V，之前单独的升压或降压方案是不能正常恒流工作的，如用上我们这可同时升降压这方案均可正常恒流工作。

举例下面的参数均可恒流正常工作：
DC10-28V输入，输出4串12-15V,300MA,或600MA，或900MA
DC10-28V输入，输出5串15-17V,300MA,或600MA
DC10-28V输入，输出6串18-21V,300MA,或600MA
DC10-28V输入，输出7串21-24V,300MA,或600MA
DC10-28V输入，输出8串24-28V,300MA,或600MA

目前功率最大可设计在50W左右，未来会不断开发出更大的功率

不可思议的价格 输入DC10-28V 输出30-42V  0.9A 33W升压恒流电源保三年   恒流驱动防水电源 恒流驱动防水电源 汽车、轮船、路灯、矿灯LED恒流电源、,采用红宝石电解电容、全方位的保护措施：保质3年以上

 深圳金驹科技专业生产RGB电源。DC/DC恒流电源。有需求者可以联系我哦。 产品太多就不一一列表出来。觉得有需要就赶紧拨打电话吧；13480921105李小姐。欢迎来电咨询。
