供应玻璃触摸手机电脑屏幕丝印机移印机
HS260PR/4平面丝印机
外观图

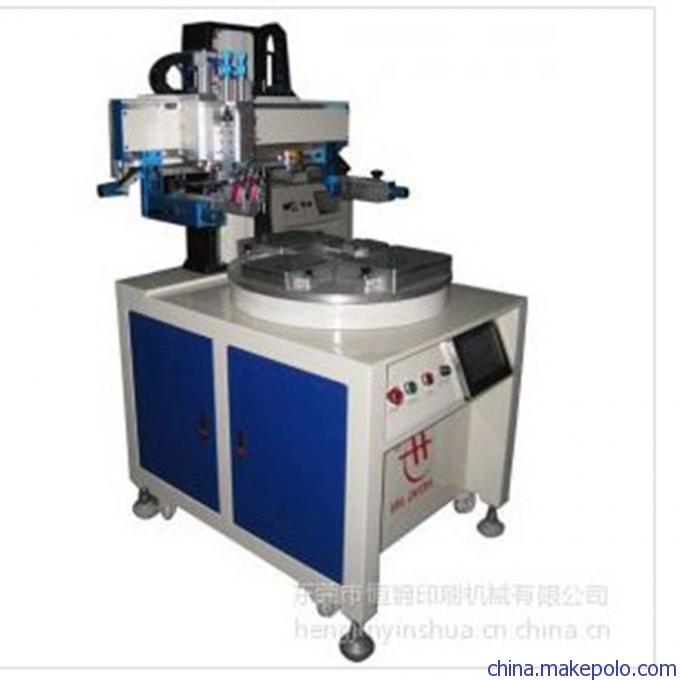

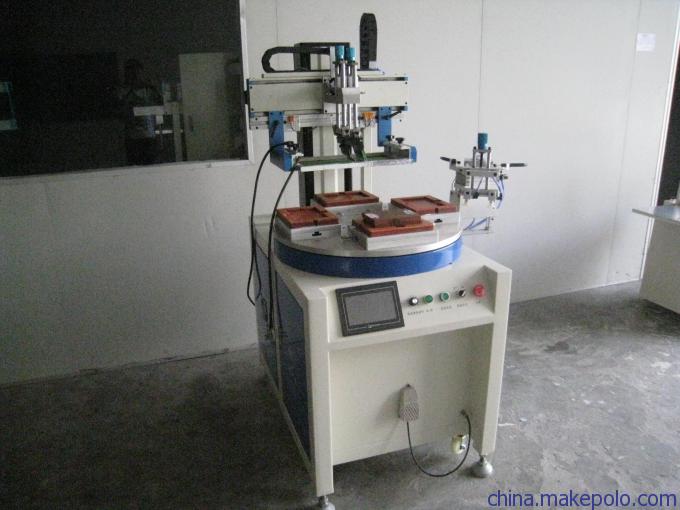

一、 整体外观图
该丝印机采用先进的PLC控制，人机介面全数控操作，提供多种功能设定，达到作业数据化、标准化、人性化之完善要求。创新的结构设计，配合顶级的传动系统及导向系统，运行快速，稳定滑顺，定位精准，节省能源，手动上料，自动下料。保证印刷质量，提高工作效率。
整机外形尺寸1048(L)x680(W)x1560(H)
二、 主要参数
|
NO |
项目 |
参数 |
|
1 |
最大印刷面积 |
200mmx300mm |
|
2 |
最大网版尺寸 |
350mmx500mm |
|
3 |
套印精度 |
±0.03mm |
|
4 |
工件最大高度 |
80mm |
|
5 |
控制系统: |
日本松下PLC+台湾威伦人机控制系统 |
|
6 |
转盘驱动: |
松下伺服电机+离合器+减速机+进口4位谭子分割器 |
|
7 |
网版上下电机驱动 |
日本松下 |
|
8 |
印头左右电机驱动 |
日本松下+同步带 |
|
9 |
速度调节 |
可调 |
|
10 |
工作气压Mpa |
0.4~0.6Mpa |
|
11 |
工作周期 |
3S左右 |
|
12 |
定位方式 |
自动定位 |
|
13 |
机台结构 |
模块化(组合而成 ) |
|
14 |
产能 |
约1500PCS/小时 |
|
15 |
电源 |
220V 50/60Hz |
|
16 |
刮刀气缸 |
SMC |
三、性能特点
1) 电机垂直升降设计，采用精密导轨导向快速稳静升降，保养简便，
耐长时操作，稳定精度高。创新结构，强固质轻，节省能源。
2) 左右印刷采用电机传动设计，精密导轨导向，运行快速，稳定滑
顺，定位精准
3) 转盘采用精密分割器(台湾原产)传动，电机驱动。
4) 换版/装框/定位简易快速，触摸屏操作大幅减少装夹时间、提升产能。
5) 人机介面全数控操作，提供多种功能设定，达到作业数据化、标准化、
人性化之完善要求。
6) 设有急停开关、安全复归及自动侦错警示，安全防护周全。
联系人电话：18122993474 /18922525913 QQ2586227713
