山东济宁鑫宏公司生产销售JH-8回柱绞车，正规厂家，产品合格，欢迎咨询：15163773916，QQ：463708983!!!

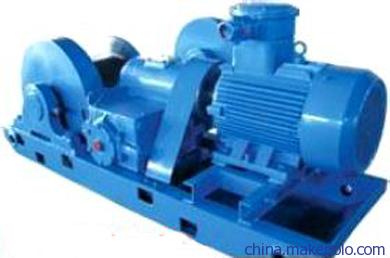

回柱绞车具有隔爆性能，用于矿井下回柱放顶，亦可作运料、移溜槽等辅助牵引工作。绞车采用球面蜗轮副传动，具有结构紧凑、外形尺寸小，均能整机下井，绞车结构对称，呈长条形，底座呈雪撬状，在井下自移平稳灵便；绞车重心低，底座刚性好，可打顶柱，可安设地锚，安装方便、运转平稳、安全可靠。
型号 | 牵引力(KN) | 绳速(m/s) | 绳经(mm) | 容绳量(m) | 电动功率(kw) | 外型尺寸(mm) | 机重(kg) |
JH-5 | 50 | 0.17 | 16 | 80 | 7.5 | 1450*510*515 | 610 |
JH-8 | 80 | 0.10 | 15.5 | 80 | 7.5 | 1600*530*670 | 650 |
JH-14 | 140 | 0.10 | 22 | 120 | 11/18.5 | 2060*680*935 | 1350(1400) |
JH-5回柱绞车技术参数：
型号：JH-5
牵引力(KN)：50
绳速(m/s)：0.17
绳经(mm)：16
容绳量(m)：80
电动功率(kw)：7.5
外型尺寸(mm)：1450*510*515
机重(kg)：610
型 号 | JH-20 |
钢丝绳平均静张力 | 200千牛 |
平均绳速 | 0.092米/秒 |
卷筒规格 | φ440×530毫米 |
钢丝绳直径 | φ24.5毫米 |
钢丝绳拉力总和 | 389千牛 |
容绳量 | 170米 |
电动机型号 | YBK2-200L1-6 |
功 率 | 22千瓦 |
转 速 | 970转/分 |
外形尺寸 | 2700×968×864毫米 |
绞车质量 | 2500千克 |
项目/型号 | JH-30型 | |
型 式 | 单筒缠绕式 | |
牵引力（平均） | 最大（里层） | 340 KN |
| 平均（中层） | 300 KN |
| 最小（外层） | 235 KN |
绳 速 | 最大（里层） | 0.15 m/s |
| 平均（中层） | 0.1355 m/s |
| 最小（外层） | 0.108 m/s |
卷筒规格：直径×宽度 | φ540×560 mm | |
钢丝绳直径 | φ31 mm | |
容绳量 | 200 m | |
传动比 | 278.246 | |
外型尺寸：长×宽×高 | 3300×1070×1034 mm | |
绞车质量（包括电机） | 约4460 Kg | |
电动机 | 型号 | YBK2-280M-8 |
| 功率 | 45 KW |
| 转速 | 980 r/min |
附属电器设备 | 隔爆磁力启动器 | QBZ-120/660(380)N |
| 隔爆控制按钮 | BZA1-5/36-3 |
