1混凝土布料机简介编辑

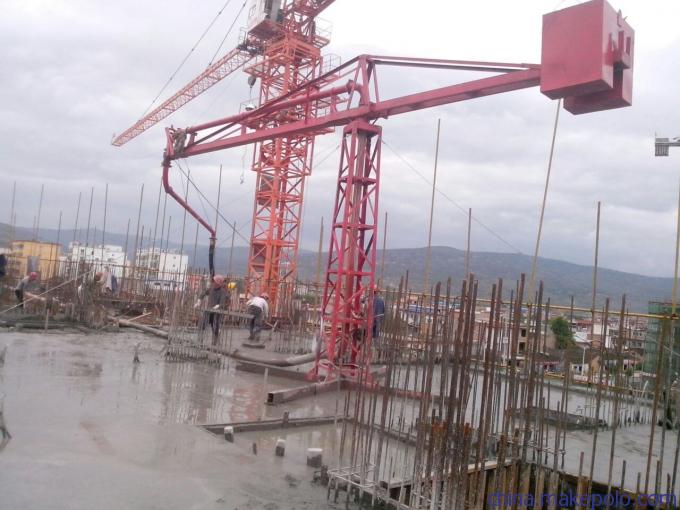

混凝土布料机是泵送混凝土的末端设备，其作用是将泵压来的混凝土通过管道送到要浇筑构件的模板内。
分类:液压布料机,手动布料机(又分12米 ,15米,18米三种)[1]
根据混凝土施工不同的浇注环境和个性要求，先后为用户设计了内爬式、行走式、船载式、手动式等多种机型，形成了目前全球规格最齐全的HG系列混凝土布料机。

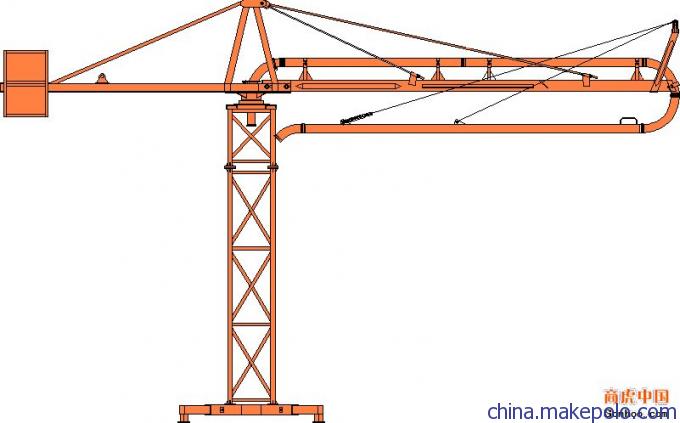

结构:、插销⒁、立架⑵、构成的底座是固定部分,其上通过回转支承⑶与上部回转部分相连,上主梁架⑼、平衡臂⑸、平衡臂架拉杆⑹、上横杆⑽组成后回转部分。立管⑻上有回转卡篐接头。通过人力拉动，可使整个回转部分回转360度。上梁主架⑼前端连接有一个回转支座⒂与前横杆⑿、前拉杆⑾组成前回转部分，在人力拉动下可绕回转支座⒂旋转300度。由两部分回转架组成的合成运动就能覆盖所有布料半径范围的布料点。[2]
2混凝土布料机分类编辑

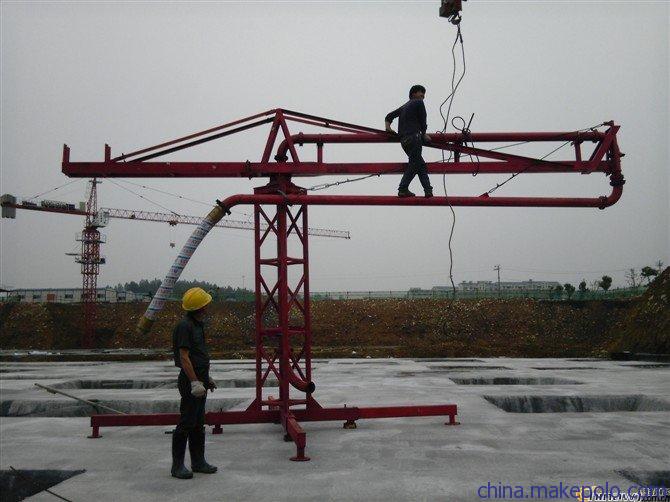

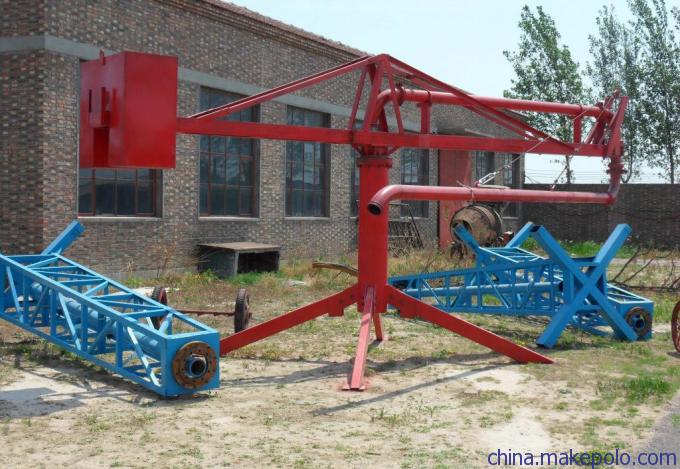

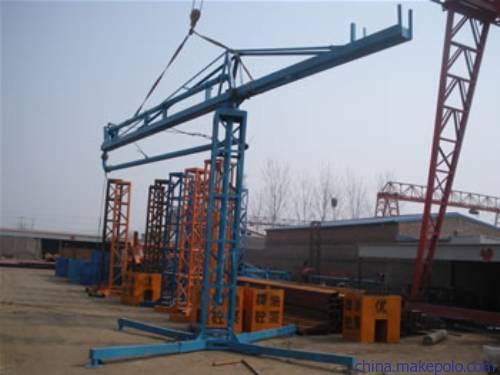

手动式混凝土布料机
手动式混凝土布料机（布料杆）简介
混凝土布料机是为了扩大混凝土浇注范围，提高泵送施工机械化水平而开发研制的新产品。是混凝土输送泵的配套设备，与混凝土输送泵连接，扩大了混凝土泵送范围。有效的解决了墙体浇注布料的难题
，对提高施工效率，减轻劳动强度，发挥了重要作用。 这种布料机设计合理，结构稳定可靠，采用360°全回转臂架式布料结构，整机操作简便、旋转灵活，
具有高效、节能、经济、实用等特点。
固定式混凝土布料机
固定式混凝土布料机[2]

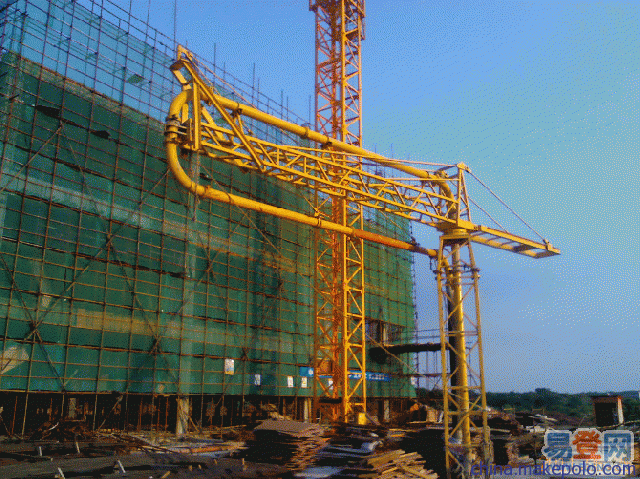

固定式混凝土布料机：专门为铁路制梁场、核电等工程施工设计生产的专用混凝土浇注布料设备；移动式混凝土布料机“Z”形三节折叠臂， 360°回转，能俯仰和展折变幅，在臂架长度范围内实现三维立体空间的全方位浇注，无浇注死角，能方便地实现墙体、管、柱、桩等各种施工作业的混凝土浇注；内爬式混凝土布料机是高层建筑混凝土施工的布料设备。船载式混凝土布料机是港湾、码头等工程施工设计生产的专用船载布料设备。
3布料机设计方案编辑
布料机专利设计的胶带机头部清扫器是为输送混凝土清扫砂浆的特殊要求设计的。刮刀采用硬质合金材料，矩型段面，耐磨且不伤胶带，砂浆损失小。上料胶带机设计为由两节轻型桁架的铰接结构，上端铰接在车架上的转料斗上，通过铰接油缸根据需要调整两节桁架之间的角度;在胶带机的下部，设计有万向轮，在油缸的驱动下可沿桁架轴向移动，可调整胶带尾部的高度。
这样的设计使布料机行走时可根这样的设计使布料机行走时可根据需要将上料胶带机拖在尾部行走而无须拆卸要将上料胶带机拖在尾部行走而无须拆卸，或将上料胶带机驮在布料胶带机上行走。上料胶带机的上驮或卸下由布料机自行完成，无须使用吊车等辅助设备。四节可叠套伸缩的格构桁架支撑布料胶带机布料胶带机设计为单条可伸缩的(多节)四节叠套式桁架支撑的胶带机，由钢丝绳联动伸缩、摩擦轮驱动、偏心导向滑道。胶带通过改向滚筒多层叠绕，伸缩时可随桁架的叠套长度自动改变叠绕长度，使胶带总长度保持不变;偏心滑道可保证桁架伸缩时的准确对位。
国外引进的布料机(胎带机)是以重型卡车为底盘，或以越野型轮胎吊车作底盘。而布料机专利采用自行式履带吊车作底盘，形成铰接型上料胶带机+ 履带式底盘+ 伸缩式布料胶带机的结构，为国内首创。这种创新设计为带式布料机的国产化开创了途径，是布料机专利的主要保护内容。这样的设计主要基于两点考虑：一是目前国内没有大型越野轮胎吊车产品，生产轮胎底盘布料机(胎带机)没有可能，而国内有成熟的50～80t履带吊车底盘;二是履带吊车底盘工作稳定性好，布料机在坡度小于4°的地面上，不需要附加支腿可立即投入工作，机动性好。[2]
