安全阀

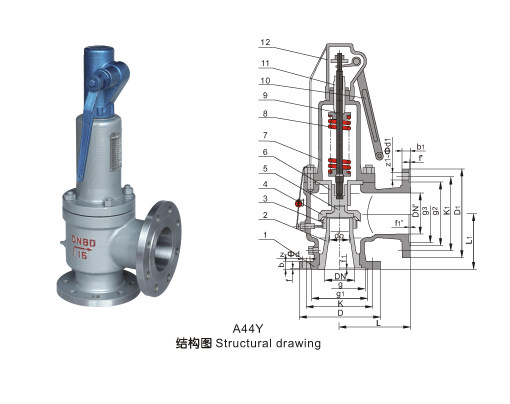

带扳手弹簧全启式安全阀(A44Y)

SKU:带扳手弹簧全启式安全阀(A44Y) Description: 系列 Series A48Y-16C A48Y-25 A48Y-40 A48Y-64 A48Y-100 A44Y-16C A44Y-25 A44Y-40 A44Y-64 A44Y-100 A44Y-16P A44Y-25P A44Y-40P A44Y-64P A44Y-100P A44Y-16R A44Y-25R A44Y-40R A44Y-64R A44Y-100R  A48Y型适用于工作温度≤350℃的蒸汽、空气等介质的设备和管路上。A44Y适用于工作温度≤300℃的空气、石油等介质的设备或管路上，作为超压保护装置。连接法兰标准PN<6.4MPa按JB/T-94系例1。PN≥6.4MPa按JB/T-94系列2标准。         A48Y type are usedfor the equipment and pipeline of the with steam and air etc  medium what the working temperature  are less than 350 . A44Y type are used for the equi-pment and pipeline of the with air and petroleum gas medium what the working temperature are less than 300 , Take for extra pre-ssure protection devices. Flange  connecting dimensions of comply with Standard series first of JB/T-94 when the pressure less than 6.4MPa, comply with Standard series  two of  JB/T-94 when more than 6.4MPa. 主要零部件材料 Materials for main parts NO. Name of part A48Y-C  A44Y-C    材料 Materials A44Y-P    材料Materials A44Y-R 材料 Materials 1 阀        体Body WCB ZG1Cr18Ni9Ti CF8M 2 阀        座Nozzle 2Cr13 1Cr18Ni9Ti 316 3 调  节  圈 Adjusting ring ZG2Cr13 ZG1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 4 反  冲  盘 Disc holder ZG2Cr13 ZG1Cr18Ni9Ti 316 5 阀        瓣Disc 2Cr13 1Cr18Ni9Ti 316 6 导  向  套Guide sleeve 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 7 阀        盖Bonnet ZG230-450 ZG230-450 ZG230-450 8 弹        簧 Spring 50CrVA 50CrVA包覆氟塑料Coated Teflon 50CrVA包覆氟塑料Coated Teflon 9 阀        杆Stem 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 10 扳        手Lever ZG200-400 ZG200-400 ZG200-400 11 调整螺杆Adjusting bolt 45 2Cr13 2Cr13 12 保  护  罩Cap ZG200-400 ZG200-400 316 密封面材料 Sealing surface of material 堆焊Co基硬质合金 Depositing stellite 外形尺寸和连接尺寸 Dimensions (mm) Type (DN) do D K g g1  b f f1 Z- d DN' D1  k1  g3  g2      b1  f' f1' Z1-    d1      L     L1      H     A48Y-16C A44Y-16C A44Y-16P A44Y-16R 20 15 105 75 55 16 2 4-14 25 115 85 65 16 2 4-14 110 95 411 25 16 115 85 65 16 2 4-14 32 140 100 78 18 2 4-18 110 95 411 32 20 140 100 78 18 2 4-18 40 150 110 85 18 3 4-18 115 100 411 40 25 150 110 85 18 3 4-18 50 165 125 100 20 3 4-18 120 110 472 50 32 165 125 100 20 3 4-18 65 185 145 120 20 3 4-18 135 120 532 65 40 185 145 120 20 3 4-18 80 200 160 135 20 3 8-18 160 140 556 80 50 200 160 135 20 3 8-18 100 220 180 155 22 3 8-18 170 135 561 100 65 220 180 155 20 3 8-18 125 250 210 185 22 3 8-18 195 175 667 125 80 250 210 185 22 3 8-18 150 285 240 210 24 3 8-23 210 190 857 150 100 285 240 210 24 3 8-23 175 310 270 240 26 3 8-23 255 230 915 200 125 340 295 265 26 3 12-23 250 405 355 320 30 3 12-26 300 260 1,073 250 150 405 355 320 30 3 12-26 300 460 410 375 30 4 12-26 350 320 1,307 300 220 460 410 375 30 4 12-26 400 580 525 485 36 4 16-30 370 350 1,233 350 250 520 470 435 34 4 16-26 500 715 650 608 44 4 20-34 500 450 1,711 400 280 580 525 485 36 4 16-30 500 715 650 608 44 4 20-34 500 450 1,780

联系人：胡经理
联系方式：13777776813
QQ：71816292

地址：中国浙江温州永嘉县瓯北和三工业区

      温州安铁阀门有限公司是安全阀、减压阀、球阀、针型阀、闸阀、截止阀、止回阀、调节阀、蝶阀、衬氟阀门、水力控制阀、切断阀、过滤器等产品专业生产加工的公司，拥有完整、科学的质量管理体系。温州安铁阀门有限公司的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临参观、指导和业务洽谈。
