哨位无线报警器分机使用说明书

一. 功能介绍：

·哨位无线报警器（以下简称：报警器）设有2个紧急按钮，分别代表报警和消警。（可订做为1～4个紧急按钮）

·设有报警现场警笛输出端口，输出时间可调。（1分钟、2分钟、4分钟、保持）

·报警器设有遥控功能，可实现30米内遥控报警。（遥控按键对应面板按钮）

·报警器可装配备用电池组，供断电使用。（选配）

·报警器可与多种本公司系列无线主机联网使用。

·无线发射距离1000～8000米。（视环境而定）

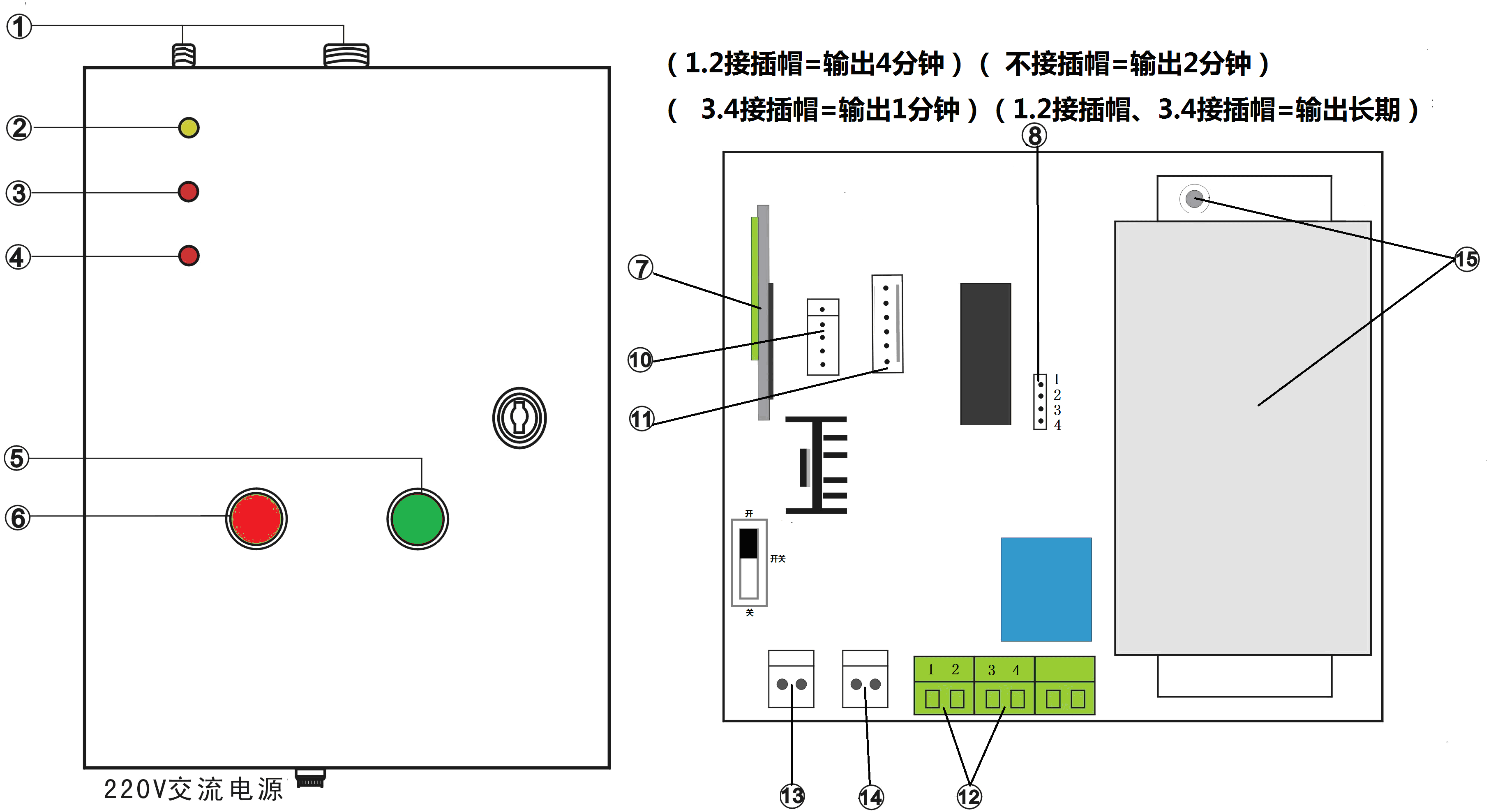

一、部件名称

⑴遥控/发射天线头   ⑵运行指示灯　     　  ⑶发送指示灯

⑷联动指示灯       ⑸报警紧急按钮　       ⑹消警紧急按钮

⑺备用外接按钮插座 ⑻联动输出时间选择    ⑽紧急按钮插座

⑾遥控/接收模块     ⑿现场警笛输出端口1接负极，2 、3短路，4接正极（开关量控制接3、4）  ⒀变压器插座       ⒁备用电池插座         ⒂发射模块及天线连接端　　

三. 使用方法：

⑴将报警器挂装于适当的地方，装上天线，交流电源接入市电，根据用户需要，设定好联动输出时间1分钟、2分钟、4分钟、保持（图示8）。

⑵先对报警器与主机进行编码操作（详见主机说明书），是在主机设置在编码状态时，给报警器通电，运行指示灯闪亮后，按下报警器面板的报警按钮和消警按钮（图示6、图示5），主机发出一声响按下主机的编码键编码成功。

⑶分机通电源运行指示灯闪亮，分机进入运行状态。根据不同警情发生按下相应的紧急按钮，分机发送指示灯闪亮，报警器即通过发射模块向主机发报警信号。主机收到报警信号信号后发出报警，并显示分机的地址编号，报警器联动输出端口(图示12)，按所设定的时间输出开关信号。主机收到消警信号信号后主机复位进入监控状态同时广播声音和联动输出口。

⑷报警器采用周期发射的方式工作，发射2秒，间歇3秒，再发射2秒，为避免影响发射功率，发射期间，现场警笛无输出。

⑸可选配遥控器，在有效范围内按遥控器对报警器的各警情进行遥控报警。

四.注意事项：

1.报警器在通电工作前，要先装好天线，以保护和维持报警器正常工作。

2.报警器所编号码，主机要对此号码布防，当主机收到此号码的报警信号才能报警。

3. 定期进行例行试验，发现故障及时排除，以免有警情不报警。

4.电源电压波动范围不得超过规定要求，方能保证报警器正常工作及机器的安全。

5.定期检查内置直流备用电池（选配）是否正常，以免停电时不起报警作用。

6. 当报警器出现周期性间歇报警时，可能是所连接的紧急按钮出现短路，应及时给予排除，恢复正常工作。

7. 报警器安装的场所是高层钢筋水泥建筑、金属结构、地下室，采用较多的金属材料装修的场所时可能要影响发射信号传输效果，建议将发射天线引到室外，或采用室外天线（另购件）。

智能报警控制器使用说明书

图1   系统示意图

一、面板指示灯说明：

1～8：指示1～8对应防区工作状态：撤防灭、设防亮、报警0.5秒交替闪亮。

运行：工作指示灯，0.5秒亮、0.5灭交替闪亮。

欠压：备用电源低于10V时亮，请检查交流是否长时间短电。

交流：系统有交流电供电时亮。

1、无线紧急报警“报警按钮”对码

      按下对码键主机发出一声警音，主机处于1号防区学码状态，按下紧急报警分机的报警键主机收到信号主机发出长的报警音，此时在按对码键确认，1号防区学习成功，2-8号防区的学习方法以此类推，断电保存。

   2、无线紧急报警“消警键/复位键”的对码

      按下对码键主机发出一声警音，主机处于1号防区学码状态，连续按动对码键8次，此时1号和2号防区灯同时亮主机处于第1组消警键学习状态，按下紧急报警分机的消警键主机收到信号主机发出长的报警音，此时在按对码键确认，第1组复位信号学习成功，断电保存。第2到第4组消警键的学习方法以此类推（本机可以学习4组不同地址码的复位信号）。

   注：如果重新按对码按键循环一次所以得防区多清除了，要重新学习无线紧急报警“报警按钮”和“消警按钮”才能正常使用。本报警器最多可配8个紧急按钮超过8个的可以利用编码一样的原理来增加。消警键/复位键只需编一个，其他紧急按钮的消警键/复位键的编码是一样的。

二、安装：

   1、有线防区的安装：

控制器提供8个有线防区接口（见示意图‘有线防区接口’），+、-为前端报警装置（探测器等）提供直流12V电源，S1～S8为1～8防区报警信号输入口，前端设备信号端与‘—’串接一只5.6K电阻（见示意图‘有线口连接’），信号回路短路或开路都将产生报警。注：S1为本机紧急报警键，S2为本机紧急消警/复位键，

  2、无线紧急报警防区的安装：

编码一般情况下经销商已设置，用户可不进行该操作。

  3、外接警号：

控制器配有内置警号，一般情况下不必另行外接，当用户要求时，参见示意图15W 8Ω有源警号接在‘联动输出’（12V电压输出）。警号红线接正极，黑线接负极。报警时内置警号和外接警号同时推动。

   4、电源：‘交流电输入’（见示意图）接220V市电。需要时电池接在备用电源输入口，注意极性（红+、黑—），电池建议选用12V  7A/h用户可自行购买或向公司选购。

三、接警处理：

       控制器在收到本机紧急报警键报警/紧急报警分机发送过来的报警信号后立即推动现场警号和联动口，报警防区对应指示灯以0.5秒交替闪亮，控制器在收到本机紧急消警键紧急报警分机发送过来的消警信号后立即关闭内警号和联动。.

五、维护保养

1、保持干燥。雨水、湿气和液体含有矿物质，会腐蚀电子线路及电子元件。

2、不要放在过热的地方。高温会缩短电子器件的寿命。

3、不要试图拆开。非专业人员对本机的处理会损坏本机。

符合以下条款和条件下，公司将予免费保修：

★ 控制器及所有配件正品（电池组件外）自购买之日起12个月内给予免费保修。

★ 产品送往公司或维修点的运输和处理费由消费者承担。我们承诺收到产品半个月内修好并寄出。

★ 修理过的产品将在原来保修期剩下的时间或修理之日起90天内被保修，以较长时间准。

★ 在以下任一情况，产品不被保修：

   1)非正常使用；2)超出保修期；3)产品合格证日期被去除、损坏或涂改；4)产品非我公司提供

★ 保修期过后，我公司仍提供维修服务，消费者应承担元件器费用。

；===================================================================================================

；===================================================================================================
