型号：HHK-15

出力吨数：15T

行程：25mm

开孔能力：不锈钢2.0mm 铁板4.0mm

开孔范围：φ16-114（mm）

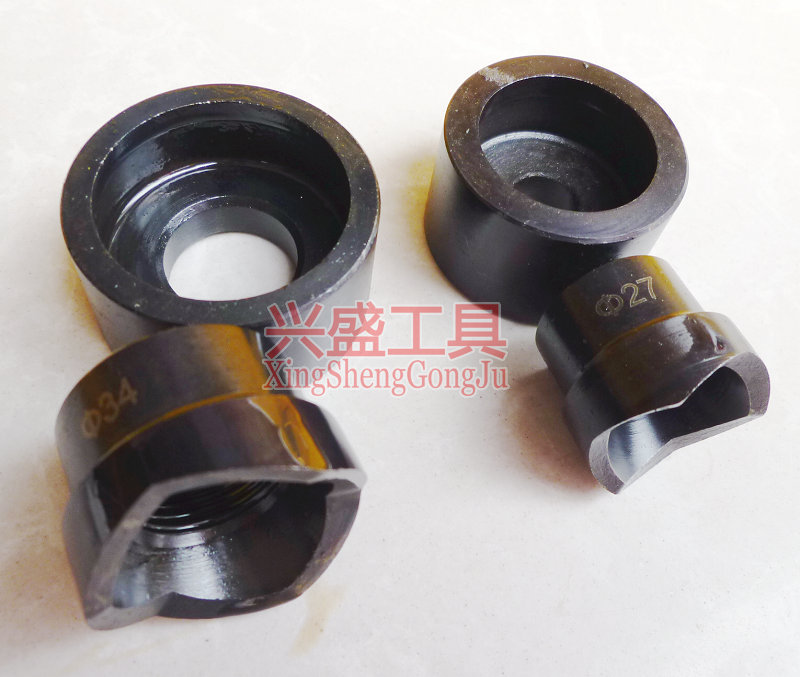

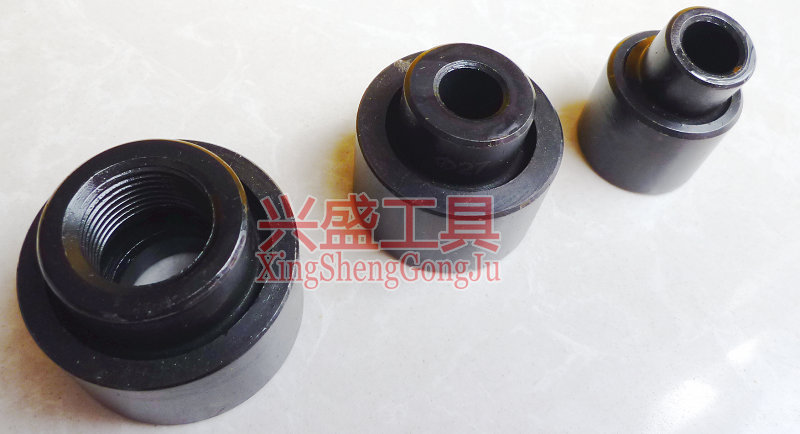

配置模具：φ63 φ76 φ80φ89 φ100 φ114

整机重：28Kg

体积：48*26*13 CM

最大液压剪切刀 105 KN

油泵额定工作压力 65 MPA

最大手动压力 0.4 KN

液压用油 20号机械油

操　作　规　程

□待开孔工件在开孔前，先用手电钻打一个11.5㎜的引导孔。

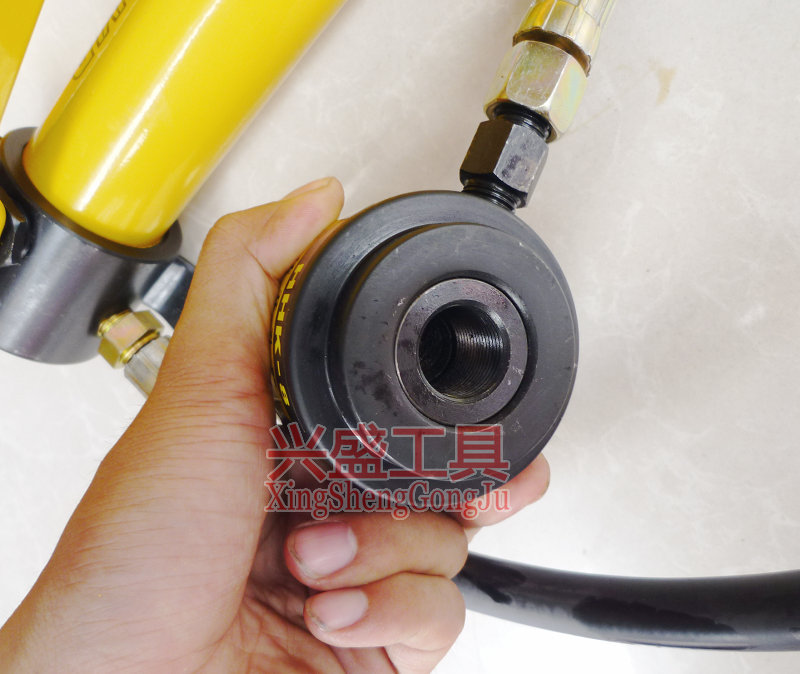

□将活塞拉杆，旋进活塞缸的螺孔中，然后将垫圈套进活塞 拉杆再套进凹模。再将活塞拉杆伸进工件的引导孔，最后 拧进凸模使凸模的刀口和加工面紧密结合，凸模、工件、 凹模三者可靠固定。

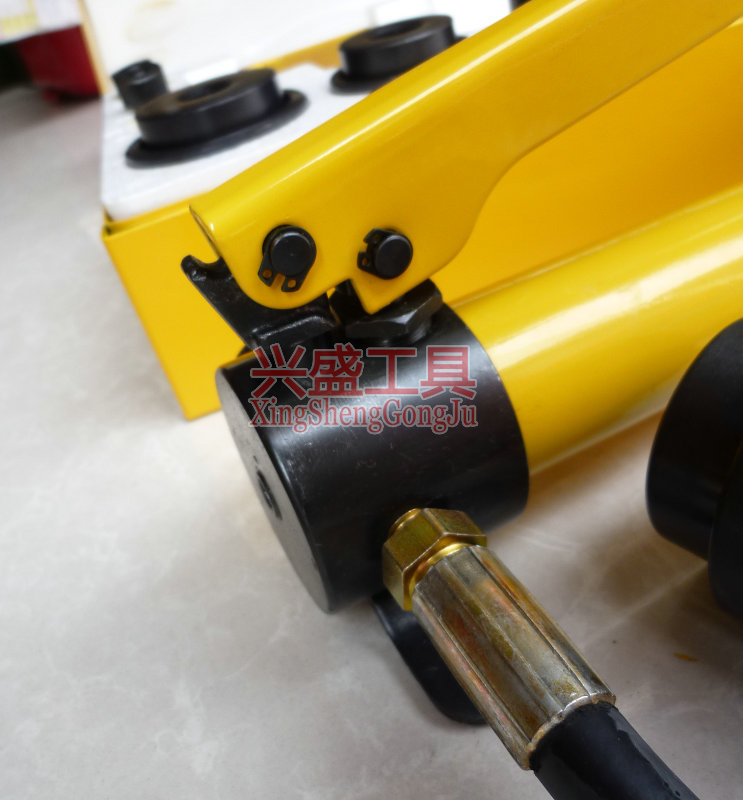

□按顺时针方向关住回油阀，然后反复按揿加力手柄，使活 塞泵开始工作，油压上升，凹凸模之间剪切力增加，模具 在工件上剪孔，直到剪通为止。剪通后应立即停止按揿加 力手柄。

□按逆时针方向松开回油阀，使油压全部卸载。经过上述４ 步操作就完成了一个完整的开孔操作程序。

□拧下凸模，清除凹模中废板，揩干净模具。
