1、落地交流充电桩概述

落地式交流充电桩采用传导方式给具有车载充电机的电动汽车提供交流电能，提供人机操作界面及交流充电接口，并具备相应测控保护功能的专用装置。交流充电桩输出的电压是AC220V,由充电桩为电动汽车车载充电机充电。

特点:交流充电桩按安装方式的不同分为落地式和壁挂式两种。

落地式充电桩智能操作，占地面积小，适合电动汽车充电站、公共停厂场、住宅小区停车场、大型商厦停车场、路边停车位等场所进行地面安装；

壁挂式充电桩适合在空间拥挤、周边有墙壁等固定建筑物进行壁挂安装，如地下停车场或车库。

2、 落地交流充电桩外形图

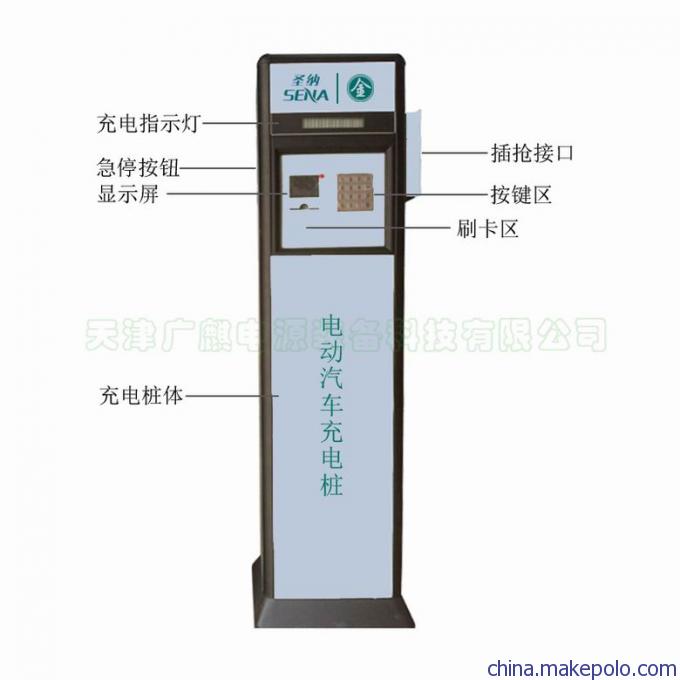

图1 交流充电桩落地式外形图

3、落地交流充电桩技术指标

4、功能特点

充电桩由嵌入式单片机系统作为主控制器，包括IC卡管理、液晶显示、充电计费、充电管理等功能。

4.1 交流输入配置漏电保护开关，具备输出侧的过载保护、短路保护和漏电保护功能。

4.2 交流输入配置D级防雷器，具备防感应雷、防操作过电压的保护功能。

4.3 交流输出配置交流智能电能表，可以进行交流充电电量计量。

4.4 配置单色LCD与按键人机操作界面，充电方式可设置自动充满、按电量充、按金额充和按时间充；启动方式可选择立即启动充电；过程中实时显示充电方式、时间、电量及费用信息。

4.5 配置射频读卡器，支持 IC 卡付费方式。

4.6 具备完善的通信功能，充电桩智能控制器通过RS485获取智能电能表的计量信息，完成充电计费和充电过程的联动控制。

4.7 充电接口配置符合国标连接器插座。

5、人机操作

5.1 充电桩供电后自动检查外部设备通讯状况和交流电源输入。

5.2 点击操作指南界面的下一步进入“状态提示”界面。

5.3 刷卡使用后如果卡没有密码且有效，用户卡号页面显示用户卡号信息。

5.4 连接充电电缆。

5.5 进入“充电方式选择”页面。

5.6 进入“充电参数”确认页面。

5.7 进入“结算信息”页面。

6、使用注意事项

6.1 通电前检查

　　检查装置有无插件松动、机械损坏及连线被扯断现象。

　　检查装置各种电缆连线是否正确，电缆连接是否可靠。

6.2 通电检查

　　给设备供电后，查看液晶屏，读卡器，键盘，电度表等外部设备是否能够正常工作。

6.3 充电停止的条件有以下几种：

       汽车主动停止，充电插头与汽车的握手信号表现为汽车未准备好。

       异常停止，异常条件包括：电度表通信异常，读卡器通信异常，急停按钮按下，防雷器异常，漏电保护器异常，输出接触器异常。
