规格

输出

型号

SD-150B-12

SD-150C-12

SD-150B-24

SD-150C-24

输出电压

12V

24V

额定电流

12.5A

6.3A

电流范围

0 ~ 12.5A

0 ~ 6.3A

额定功率

150W

151.2W

波纹及噪音

120mVp-p

150mVp-p

电压可调范围

11 ~ 16VDC

23 ~ 30VDC

电压容差

±1.0%

±1.0%

进线稳度

±0.5%

±0.3%

负载调整率

±0.5%

±0.3%

启动、上升时间

2s, 50ms满负荷

保持时间

24ms(only D mode)满负荷

输入

输入电压范围

B:19 ~ 36VDC  C:36 ~ 72VDC

效率

75%

77%

77%

80%

直流电流

6.8A/24V

3.4A/48V

6.8A/24V

3.4A/48V

冲击电流

漏电流

<0.75mA / 120VAC (SD-150D)

保护

过载

105 ~ 135%额定输出功率

保护类型：间断模式，自动恢复后，故障排除

过电压

16.8V ~ 20V/10% LOAD

31.5 ~ 37.5V/10% LOAD

保护类型：间断模式，自动恢复后，故障排除

环境

工作温度

-10 ~ +60℃（参考输出特性图）

工作湿度

20 ~ 90% RH无凝结

储存温度、湿度

-20 ~ +85℃, 10 ~ 95% RH

温度系数

±0.03%/℃(0 ~ 50℃)

振动

10 ~ 500Hz, 2G 10min./1周期，时长60分，各轴

安全标准

IEC60950-1 CB

耐压

I/P-O/P: 1.5KVAC I/P-FG: 1.5KVAC   O/P-FG: 0.5KVAC

隔离电阻

I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH

EMC排放

符合EN55022 (CISPR22)等级B

电磁兼容抗扰度

符合EN61000-4-2,3,4,6,8,轻工标准，等级A

其他

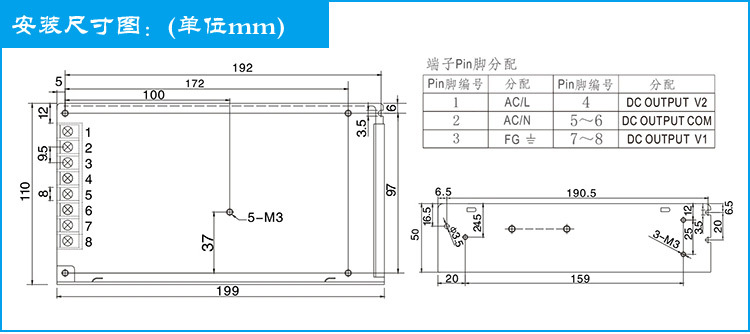

尺寸

199*110*50mm (L*W*H)

重量

0.9Kg

包装

16pcs/14.5Kg/0.95CUFT
