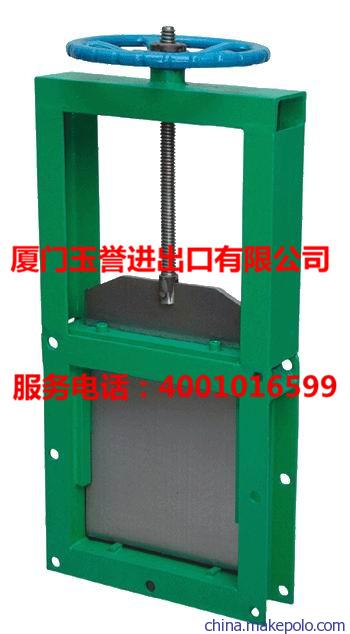

插板阀(螺旋闸门)是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。
插板阀结构特点：
结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度限制，操作方便，能随时调整尺度。
插板阀主要零件材质:
零件名称 | 材料 | 零件名称 | 材料 |
阀体 | 1Cr18Ni9Ti CF8M
CF8 CF3M
CF3 WCB | 阀杆
| 1CF18Ni9Ti |
调座密封圈 | 橡胶或PTFE | 支架 | 不锈钢 |
阀体间密封垫片 | 橡胶或PTFE | 填料压盖 | 不锈钢 |
闸板
Disc | 1CF13Ni9Ti CF3M
CF8 CF3M
CF3 2CF13 | 填料 | 石墨或 |
阀体装配螺栓 | B7 | 填料压盖螺栓 | B7 |
注：橡胶牌号取决于介质性质和使用温度。闸板材质牌号取决于介质性质。 插板阀壳体试验和密封试验
静压寿命实验次数 | 金属密封 | DN≤150mm | 1200次 Times |
DN≥200-400mm | 1000次 Times |
DN≤450mm | 800次 Times |
非金属密封 | DN≤150mm | 1400次 Times |
DN≥200-400mm | 1200次 Times |
DN≤450mm | 1000次 Times |
插板阀主要连接外型尺寸:
DN | L | ф1 | H | G2 | n-M | 汽缸直径（mm） |
PN 0.6 | PN 1.0 |
50 | 40 | | 125 | 397 | 51 | 4-M16 | 50 |
65 | 40 | | 145 | 418 | 67 | 4-M16 | 65 |
80 | 50 | | 160 | 579 | 82 | 4-M16 | 80 |
100 | 50 | | 180 | 612 | 102 | 8-M16 | 100 |
125 | 50 | | 210 | 710 | 127 | 8-M16 | 125 |
150 | 60 | | 240 | 816 | 152 | 8-M20 | 150 |
200 | 60 | | 295 | 990 | 202 | 8-M20 | 200 |
250 | 70 | | 350 | 1106 | 253 | 12-M20 | 250 |
300 | 70 | 70 | 400 | 1264 | 303 | 12-M20 | 300 |
350 | 80 | 80 | 460 | 1575 | 353 | 16-M20 | 350 |
400 | 80 | 80 | 515 | 1562 | 402 | 16-M22 | 400 |
450 | 90 | 90 | 565 | 1750 | 452 | 20-M22 | 450 |
500 | 90 | 90 | 620 | 1994 | 502 | 20-M22 | 500 |
600 | 100 | 100 | 725 | 2040 | 603 | 20-M27 | 600 |
