RE.F8-WH

带电焊钢制支架的整体式重载脚




Technical information

内芯

聚酰胺基（PA）高科技聚合体。耐溶剂、机油、油脂和其它化学制剂。

轮毂及轮轴

轮毂带有滚珠轴承。轮轴由精整后的精密镀锌钢管制成，表面经抛光处理，内嵌滚珠轴承和垫圈。滚珠轴承和垫圈由螺栓和螺母紧固。大载荷连续移动的理想解决方案。

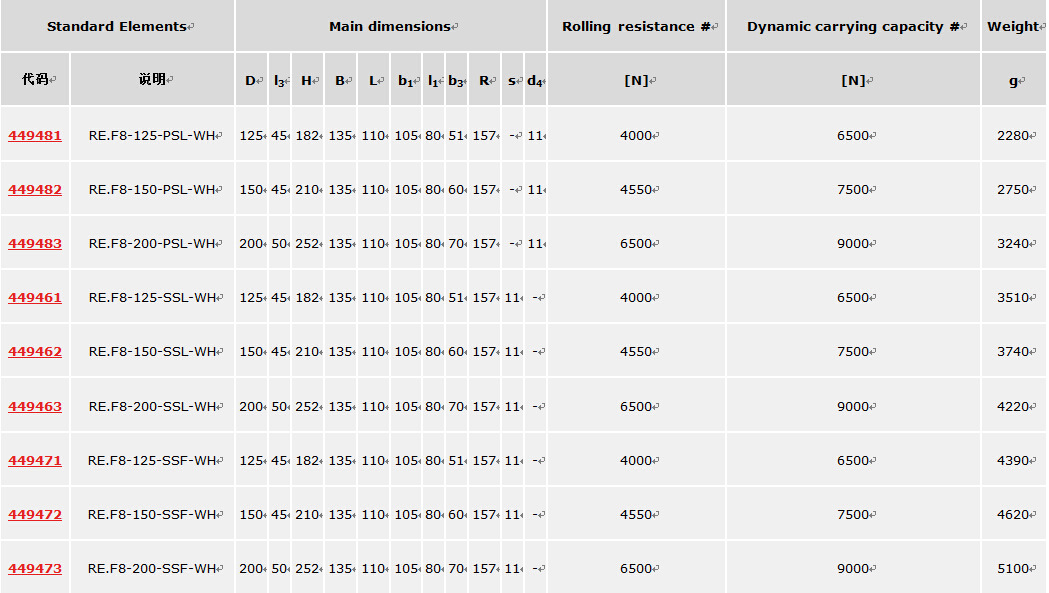

标准型号

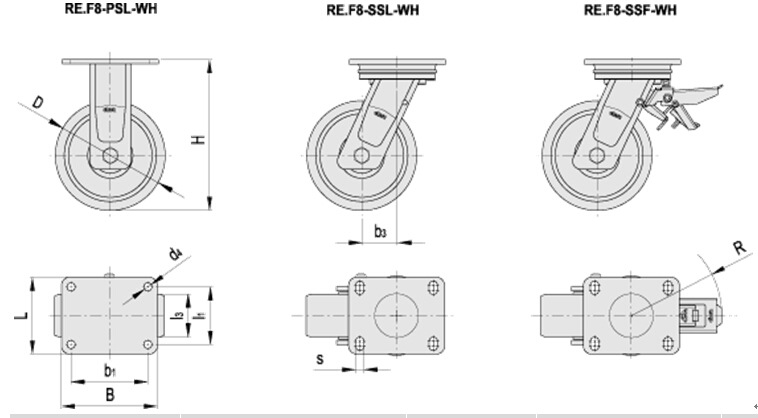

- PSL-WH:配备镀锌电焊钢制固定支架的重载无刹车脚轮。
- SSL-WH: 配备镀锌电焊钢制万向支架的重载无刹车脚轮。
- SSF-WH: 配备镀锌电焊钢制万向支架的重载带刹车脚轮。

固定支架

电镀锌电焊钢制支架。该支架设计用于在承载高达9000N的载荷时，保持脚轮正常的机械运动性能，使之适用于重型工业场合以及严苛的工况，如侧方冲击和高速运动。

万向支架

支撑轴承和一枚圆锥形轴承可确保支架在满载状态下承受侧方冲击。带有润滑装置和防锁紧螺母松脱系统。
该支架设计用于在承载高达9000N的载荷，适用于重型工业场合以及严苛的工况，如侧向冲击和高速运动。
由下列部分组成（参见图1）：
1) 支架：带内置销的锻钢，表面电镀锌；
2）轮叉：双侧电焊于法兰上，表面电镀锌；
3）旋转系统：轴向推力球轴承和圆锥形滚珠轴承；
4）润滑装置；
5）锁紧螺母的防松脱系统。

后置刹车

可同时双重锁定滚轮和支架。
刹车使用简单高效：只需踩一下两个单独的踏板顶端，即可进 行制动和释放，操纵十分顺畅。
刹车性能可用一枚M8内六角螺栓来调节。

应用

适用于重型工业场合,可承载高达9000N的载荷。整体式滚轮保证了优良的耐磨性和抗撕裂性能。欲了解详情参见RE.F8 滚轮。
