PMT.101

升级版供应代理德国进口GANTER带定止位高科技聚合体分度销PMT.101交期短结构图采购价格优惠长春茗允

Technical information

螺纹本体

特殊玻璃纤维加固聚酰胺基 (PA) 高科技聚合体。耐溶剂、机油、油脂及其它化学溶剂。

销头

黑色氧化处理硬化钢或AISI 303不锈钢。
建议与符合H7公差规定的孔配合使用。

捏手

高弹性聚酰胺基 (PA) 高科技聚合体，黑色，亚光饰面。耐溶剂、机油、油脂及其它化学溶剂。

弹簧

AISI 302不锈钢。

锁紧螺母

特殊玻璃纤维加固聚酰胺基 (PA) 科技聚合体。耐溶剂、机油、油脂及其它化学溶剂。

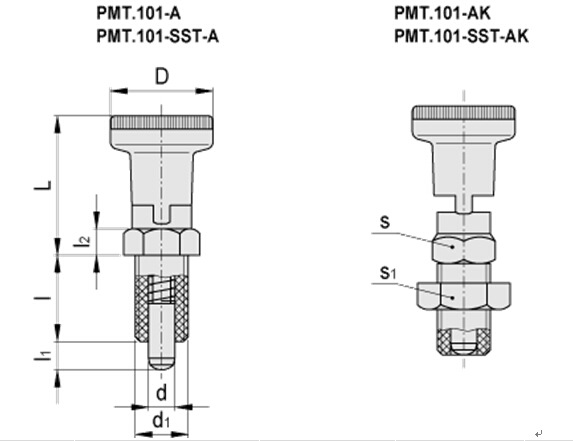

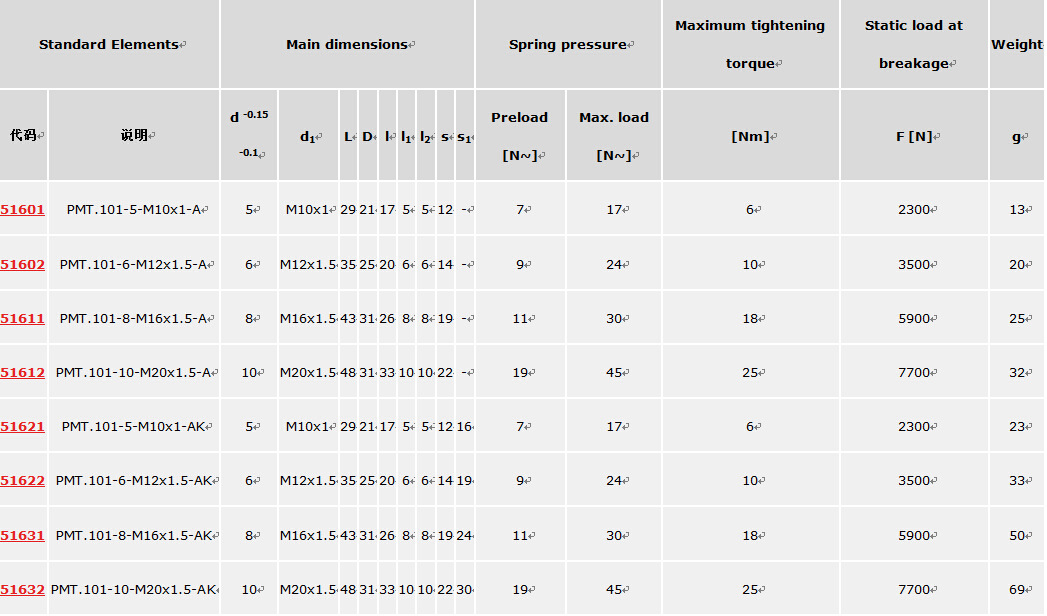

标准型号

PMT.101-A：黑色氧化处理钢制销头，无锁紧螺母。
PMT.101-AK：黑色氧化处理钢制销头，带锁紧螺母（散件供货）。
PMT.101-SST-A：AISI 303不锈钢销头，无锁紧螺母，无磁性。
PMT.101-SST-AK：AISI 303不锈钢销头，带锁紧螺母（散件供货），无磁性。

特征及应用

产品重量轻，机械强度大。
分度销的科技聚合体螺纹本体在行程内具有较小的摩擦系数，不需润滑维护。
防腐蚀材料：在液体或潮湿环境下依然可正常使用 (PMT.101-SST)。
分度销可承受溶剂及其它化学溶剂的反复清洗，因而适用于制药或食品工业。

安装说明

确保PMT.101分度销的安装螺纹孔内无机加工残留物（见图1）。安装孔上不需要倒角（见图2）。

科技聚合体产品，基于Elesa技术标准，产品规格基于GN 617标准，经Otto Ganter GmbH & Co. KG授权。
