CFP.

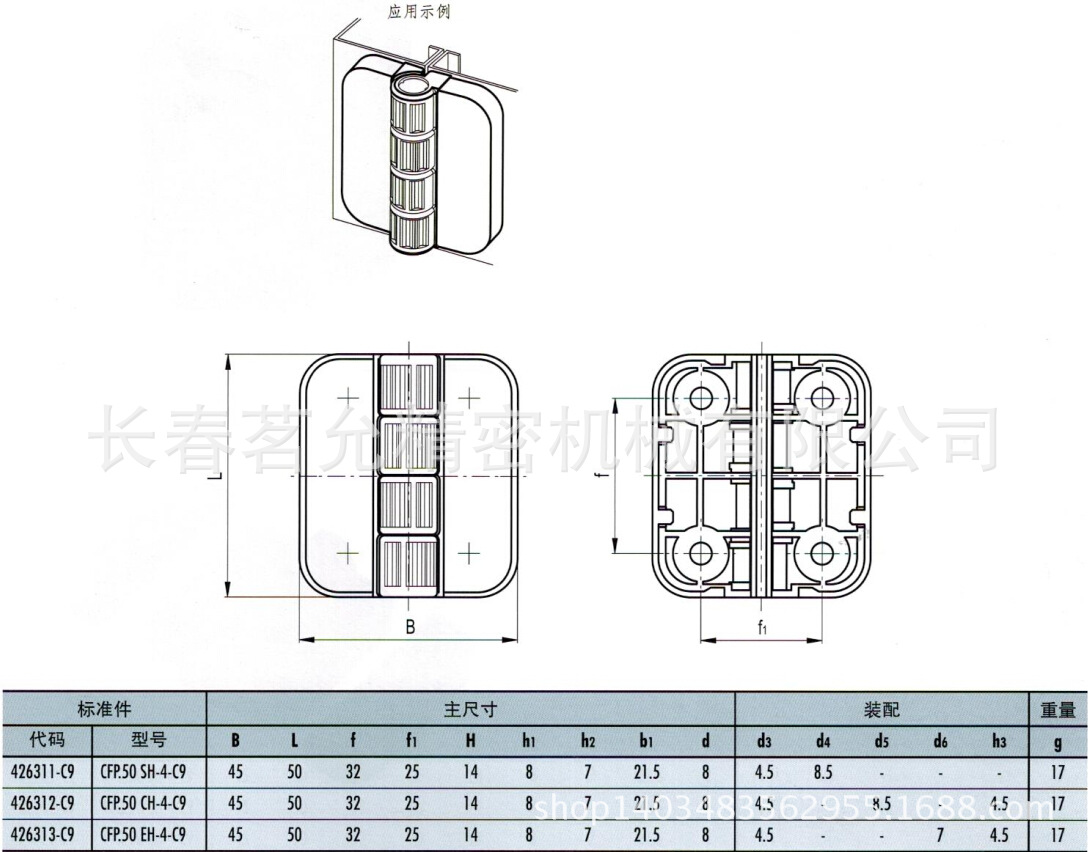

带螺钉罩盖的止动定位铰链
FM 设计
Technical information
材料
聚甲醛基（POM）高科技聚合体。耐溶剂、机油、油脂以及其它化学溶剂。
颜色
黑色，亚光饰面。

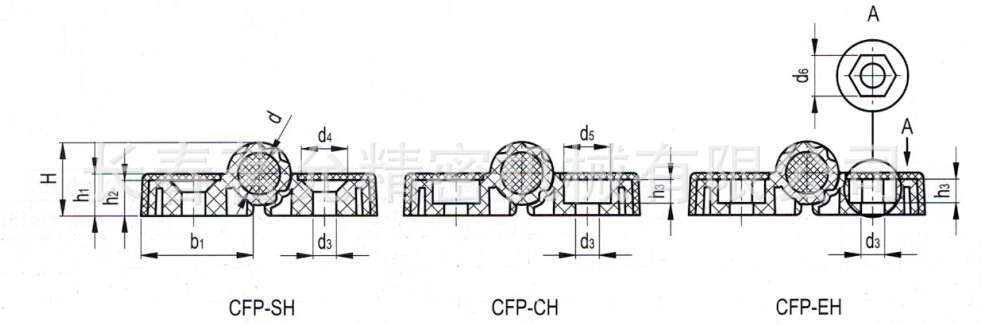

装配
- SH型：带用于安装埋头螺钉的通孔。
- CH型：带用于安装圆柱头螺钉的通孔。
- EH型：带用于安装内六角螺钉的通孔。
螺钉罩盖
聚酯基（PBT）高科技聚合体，黑色，亚光饰面，咬接式装配。
特征

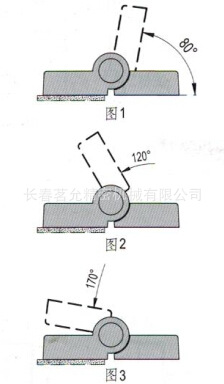

该止动装置（ELESA专利）可进行四种止动定位：
- 0°闭合
- 80°参见图1
- 120°参见图2
- 170°参见图3.
所有止动位置，在定位扭矩为1.1Nm的情况下，可保证10.00次转动（因此，所施加的扭矩必须能够达到释放铰链的止动装置的要求）。
组合产品
与此类产品设计相同的CFQ.型铰链（参见第836页），无止动位。
旋转角
最大180°，在0°至180°之间
（0°=两个互相连接的表面处于同一平面上的情况）。
切勿超过旋转角限值，以免误判铰链的机械性能。
要选择使用类型适宜、数量恰当的铰链，请参见指南（第792页）。
