HCX-STL

带电控温度传感器的 柱式液位指示器

ELESA 原创设计

Technical information

材料

透明聚酰胺基（PA-T）高科技聚合体。耐冲击度高、溶剂、含添加剂的机油、脂族和芳香烃、汽油、石脑油和磷酸酯。避免与酒精或含酒精的洗涤剂接触。

螺钉、螺母与密封环

镀锌钢板。

密封环

NBR合成橡胶O型密封环。

电控温度传感器

带内置传感器的镀锌钢螺钉。传感器由电阻值随温度变化的铂金电阻器制成。

可旋转两销接头

带内置电缆衬垫和接头支架。正面与侧面输出（右侧或左侧）包括喷水保护装置【根据表IEC529（参见第503页），保护等级为IP65】，安装期间，可通过必要的调整增大保护等级。NBR合成橡胶平密封环。

反差屏

白色喷涂铝。固定卡子设置在适当的外部尾槽中，可防止屏幕直接接触液体，从而可避免因高温下液体长时间作用而出现泛黄现象。
可在安装前取下，以设置标志和文字。【例如，MAX-MIN（最大-最小）】。

装配

- 当螺母可以从容器内固定时，可用附带的固定螺钉和螺母安装。
- 当螺母不能从容器内安装且容器壁够厚时，可在容器壁上开两个孔，直接用附带的螺钉安装，无需螺母。
- 当螺母不能从容器内安装且容器壁不够厚时，可通过提供的固定螺钉和快装套件 (for HCX.127)（参见第1040页）安装。
为保证O型密封环的最佳密封性能，建议对螺母施加表中所列的最大力矩，且密封环贴合面的粗糙度应为Ra=3µm。

最高连续工作温度

90°C（带油液）。

应要求可提供以下特殊型号（如订货数量充足）

用于含酒精的液体或热水的液面指示器

特征及性能

此类柱式油面指示器可发出一种模拟油温电信号。
通过超声波焊接装配，以确保绝对密封。完全由透明材料制成：即使从侧面也能以最清晰的视度观察到油位。

技术说明

在23℃的温度下，对CB68型液压系统的矿物油进行实验室试验（根据ISO3498），且在试验中逐渐增压，该产品焊接处可承受的压力最大值如下：
- HCX.127-STL 18 bar
- HCX.254-STL 12 bar
在任何情况下，均建议根据实际工作情况验证产品的适用性。如所用指示器需接触其它油料或液体，或需在不同的压力和温度下使用指示器，请联系ELESA技术部，或进行测试，以保证正常使用。

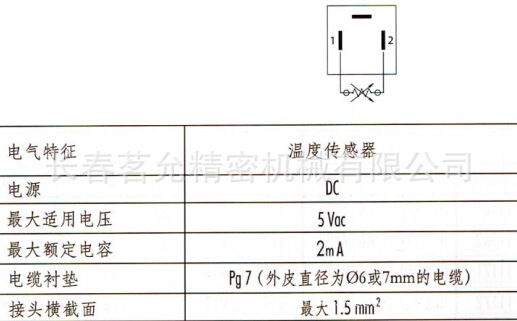

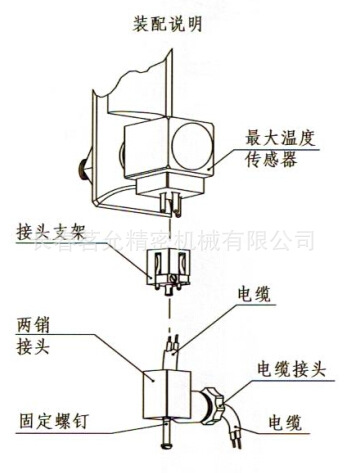

两销接头装配说明

1. 拧松装在底部的固定螺钉，从指示器上拆下接头，再取下接头支架并松开电缆衬垫。
2. 将两极电缆滑入接头（标准接头），并将电线连至相应接头支架的nr.1和nr.2端子。
3. 将接头支架压入相应接头的要求位置，以进行装配。
4. 用螺钉将接头装在指示器上，再固定电缆衬垫。

电控温度传感器的运行

温度传感器的工作原理是测量铂元件的电阻变化：100 ohm = 0°C, 138.4 ohm = 100°C.

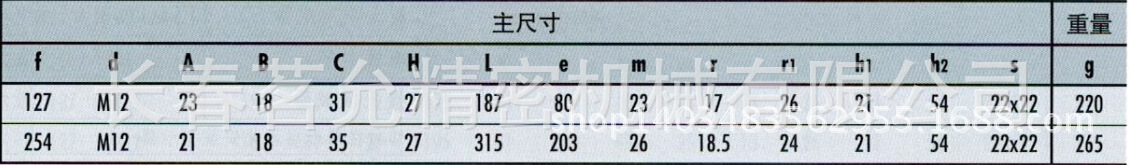

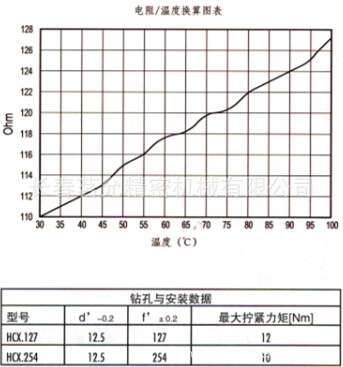

在较小的温度范围内，温度（T）与电阻（R）间的函数近似于直线：例如，假设0℃至100℃的温度范围内为直线，则50℃时的误差为0.4℃。为精确测量，须将电阻设为直线，以给出准确温度。国际温度标准（ITS-90）是对电阻与温度间函数的最新定义。 图示为直接测定触头电阻值的电阻与温度间的函数，该函数通过实验室试验测得。
总之，我们建议设置补偿热耗散及电缆电阻的系统。
温度变化1℃，电阻将变化0.384ohm，因此，测量电阻时，即便是出现小误差，也可能导致温度测量上的大误差。
由于信号电平较低，须保持所有线缆远离电缆、电动机、开关装置及其它可能发出电噪声的装置。使用一端带屏蔽装置的屏蔽电缆，可减少干扰。所用电缆较长时，须检查测量装置是否能控制该电缆的电阻。
