一：采购前请买家仔细确认产品说明，有什么问题请在购买前询问清楚。二：产品在付款后3个工作日内发货，如有特殊情况我们会跟买家说明。三：我们立志成为世界领先的阀门制造商、销售商，我们的成绩让客户来告诉您。四：本公司生产销售产品、型号、规格、材质繁多，全部统一标价，请勿直拍，欢迎咨询。手机：15669822667一、产品[电动双阀座蒸汽减压阀]的详细资料:
产品型号：Y945H/Y型

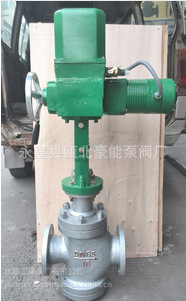

产品名称：电动双阀座蒸汽减压阀
产品特点：本系列减压阀主要由阀体、阀座、阀瓣等零件组成，采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣，通过阀瓣升降调节压力可配用ZKZ-BC型或其它型直行程电动执行器实现遥控和自动控制。本系列产品的减压比用到0.6较为合适。本产品主要用于蒸汽管路，调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。
二、Y945H/Y型电动双阀座蒸汽减压阀主要技术参数和性能指标：
公称压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
壳体试验压力(Mpa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
密封试验压力(Mpa) | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 |
最高进口压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口压力范围(Mpa) | 最佳减压比0.6 |
渗漏量 | 0.5%QMax |
温量-压力等级 | ANSI B16.34 |
三、Y945H/Y型电动双阀座蒸汽减压阀主要零件材料：
零件名称 | 零件材料 |
阀体 阀盖 底盖 | WCB |
阀座 | 304 |
阀瓣 | 2Cr13 |
阀杆 | 2Cr13 |
垫片 | 柔性石墨/1Cr18Ni9 |
导向套 | 2Cr13 |
填料 | 柔性石墨 |
螺栓 | 35CrMoA |
螺母 | 45 |
四、Y945H/Y型电动双阀座蒸汽减压阀流量系数(Cv)：
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 15 | 20 | 35 | 60 | 70 | 110 | 150 | 230 | 420 | 540 | 710 | 1020 |

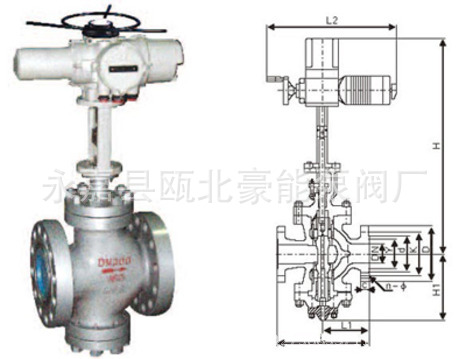

五、Y945H/Y型电动双阀座蒸汽减压阀外形尺寸(PN1.6-4.0)：
公称通径DN | 外 形 尺 寸 |
L | L1 | H | Hl |
50 | 300 | 150 | 880 | 190 |
65 | 340 | 170 | 890 | 205 |
80 | 380 | 190 | 910 | 215 |
100 | 400 | 215 | 950 | 240 |
125 | 430 | 225 | 990 | 275 |
150 | 450 | 230 | 1090 | 320 |
200 | 500 | 260 | 1160 | 340 |
250 | 550 | 285 | 1230 | 370 |
300 | 750 | 395 | 1370 | 460 |
350 | 850 | 445 | 1450 | 530 |
400 | 950 | 550 | 1570 | 660 |
500 | 1130 | 680 | 1780 | 800 |
六、Y945H/Y型电动双阀座蒸汽减压阀外形尺寸(PN6.4-16.0)：
公称通径DN | 外 形 尺 寸 |
L | L1 | H | Hl |
50 | 300 | 150 | 880 | 200 |
65 | 340 | 170 | 890 | 215 |
80 | 380 | 190 | 910 | 225 |
100 | 400 | 215 | 950 | 250 |
125 | 430 | 225 | 990 | 285 |
150 | 450 | 230 | 1090 | 330 |
200 | 500 | 260 | 1160 | 355 |
250 | 550 | 285 | 1230 | 390 |
300 | 750 | 395 | 1370 | 480 |
350 | 850 | 445 | 1450 | 550 |
400 | 950 | 550 | 1570 | 700 |
500 | 1130 | 680 | 1780 | 820 |
七、电动执行器选配及性能指标：
公称通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
配执行机构型号 | ZKZ-310BC | ZKZ-410BC/ZKZ-510BC | ZKZ-510BC | ZKZ-610BC/ B+Z250/F1800 |
行程 | 25 | 30 | 50/30 | 50 | 60 | 100 |
推力(N) | 4000 | 6400/1600 | 16000 | 2500 |
全行程时间(S) | 20 | 32 | 37 | 62 |
输入信号 | 4-20mA DC |
供电电源 | 220V 50Hz | - | 380V 50Hz |
基本误差(%) | ≤±2.5 |
基本误差(%) | ≤±1.5 |
基本误差(%) | ≤3 |
