一、设备型号及名称

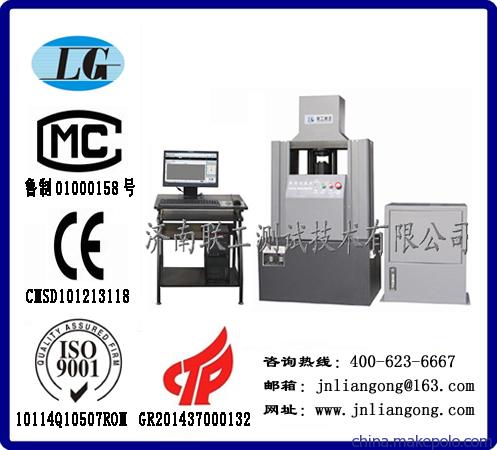

       GBW-60B微机控制杯突试验机

二、设备用途

       本机采用机电一体化设计，外观整洁、大方，是对金属薄板和带材进行工艺性能试验的精密设备，可实现用国标GB4156-84《金属杯突试验方法》检验金属薄板和带材在试验过程中的塑性变形性能，还可实现用GB5125-85《有色金属杯突试验方法》检验有色金属板的各向异性。

三、设备特点

1、该杯突试验机采用了新型的结构原理，可实现恒速率控制。（过去油缸油源加力无法实现恒速率控制、液压传感器的精度和准确性能也较低）。

2、我公司生产的新型杯突试验机，已改过去的油源加力为伺服电机恒速度加载，同时把液压传感器改为轮辐式传感器，大大提高了试验杯突值的准确性和精度。

3、杯突值测量仪表为光栅测量，从而提高了该机的可控性。

4、无论从硬件配置上还是力的传递原理上都较原机有了很大的改善和提高，配置计算机控制，实现了本机的完美性，可实现结果的报表、存储、批次、曲线绘制等等。

四、主要技术参数

1、最大试验力：60kN

2、测力范围：0.2kN～60kN

3、试验准确度：±1％

4、试验速度：2～100mm/min （任一速率恒速控制）

5、冲头杯突模具：φ20±0.05

6、夹持试样厚度：0.05～2mm （高精度传感器，可实现超薄板材试验）

7、加紧活塞行程：40mm

8、杯突值分辨率：0.01mm

五、标准配置

1、主机一台；

2、计算机一台；

3、我公司自有知识产权，电路控制放大器一套；配制高精度光电编码器。

4、我公司自有知识产权的液压夹紧及控制系统一套。
