直行+弧形转弯电动轨道车CAD图 车间过跨运输地轨平板车参数

公司简介

    新乡市百分百机电有限公司是电动平车专业生产厂家，是集研发、生产、销售为一体的新型企业。本公司生产的电动平车主要有五大系列六十多个品种，产品遍布全国各地及世界各地，在同行业中名列前茅。 在激烈的市场竟争过程中，我们公司坚持“以人为本”的原则，培育出了一支技术精、作风良、能吃苦，讲奉献的员工队伍，磨练出了“诚信、敬业、团结、拼搏”的企业精神和“我们的工作与用户的要求还有差距”的经营理念，为提升企业形象，确保大修质量铺垫了坚实的基础，受到用户的信任和好评。

工作原理

    将交流380V的电源通过变压器降压至交流36V三相，平车的车轮和车载导电滑块（随中间的道轨移动）从三根道轨上取电并引入车载电器箱，车载升压变压器将36v交流电升压至三相交流380v，再通过交流控制系统控制交流冶金电机，进而控制平车的启动、停止、前进、后退等。

选型参考

    在室内车间使用，大吨位载重，工作时间不受限制，绝缘轨道的工作环境。 频繁使用、中长距离运输、载重超过50t的工厂车间内使用的工作环境。

详细部件描述

总体

1、电动平车整车绝缘处理

2、电动平车由运行道轨供电

3、整车运行平稳

4、适合于载重50t以上轨道运输

5、需要在轨道中间加装导电轨道

电机

1、冶金电机为三相冶金交流电机

2、三相电机启动力矩大的优点

3、三相电机启动电流小的优点

4、三相电机为软启动电机

5、三相电机能够满足电动平车的频繁启动的需要

车轮

1、车轮采用起重机专用车轮

2、车轮采用绝缘车轮

3、单个车轮转动灵活

变压器

1、降压变压器输入380V

2、降压变压器提供安全电源

3、变压器配有安全控制柜

4、变压器可实现自动断电功能

优势

此系列轨道平板车整体部件装配精密，选用绝缘轨道供电，具有更高的安全性和灵活性，也可选配遇人自动停止、极限限位、轨道自动断电等装置。

技术参数表

近期销售业绩表

电动平车技术服务与售后服务承诺

1、凡由新乡市百分百机电有限公司生产销售的电动平车所出现的质量问题，本公司均按规定实行“三包”服务，并由售后服务部承担此项工作。

2、在及时解决好售出电动平车的质量问题的同时，售后服务人员有义务无偿地向用户提供技术咨询、技术培训以及解答其它产品相关联的问题。

电动平车总装要求：

1、电动平车被动轮（其中一个）与基准轨道轨面的间隙不得大于2.0mm。

2、电动平车车架台面的高度偏差：为±8.0mm。

电动平车售后服务

1、在甲方现场的电动平车安装、调试、试车期间，乙方将派出能在二十四小时内决策问题的总代表常驻现场进行优质技术服务；

2、乙方所派出的现场服务人员的数量和专业配备，将根据工程进度进行适时调整，以不影响电动平车安装调试、试车工作正常进行为前提；

电动平车通用技术要求（轮对）

1、电动平车轴承座采用QT400-10球墨铸铁，车轮组装配后，灵活转动，车轮为单轮缘。

2、电动平车车轮踏面硬度：为302～341HB，整体淬火。

电动平车——电气设备要求

1、电动平车穿线管的弯曲半径不得小于管径的5倍，管内导线不准有接头。

2、电动平车选用铜芯橡胶绝缘电线应采用截面不小于16mm2的多股线或4mm2的单股线。

电动平车

1、电动平板车所有电机、减速机、轴承均选用国内外知名专业厂家产品。

2、电动平板车具有可靠的安全保护，保险措施，有效防止误操作或意外事故致使机器受损。

质量控制手段及管理措施：

1、择优采购原辅材料，严把质量关，对所购材料要求供货单位提供的原始检测资料，再根据技术质量标准进行检验，符合设计图纸技术要求中所规定的性能要求后方能使用，并附有检验纪录及合格证明，以务查阅。

2、根据技术质量标准编制下料、焊接、机加工和装配工艺。

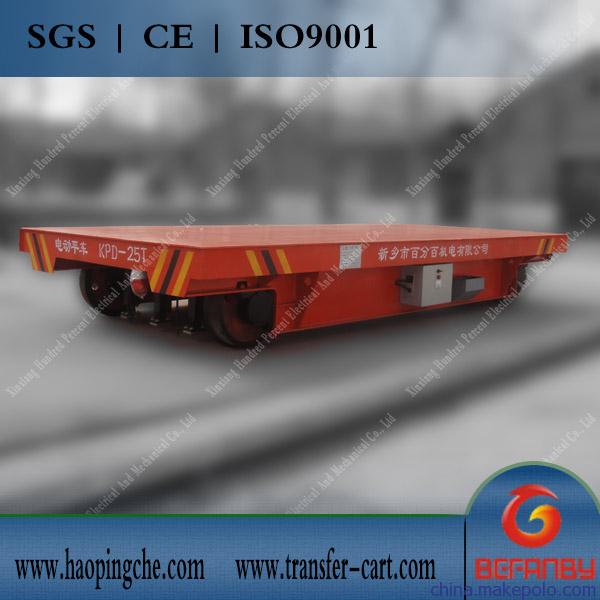

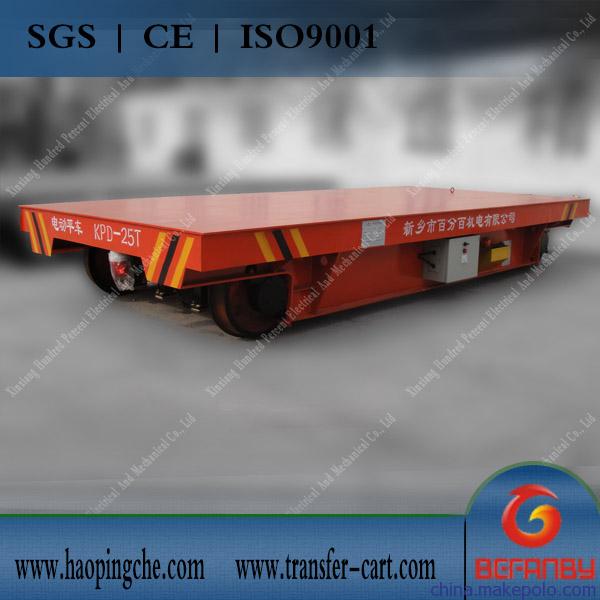

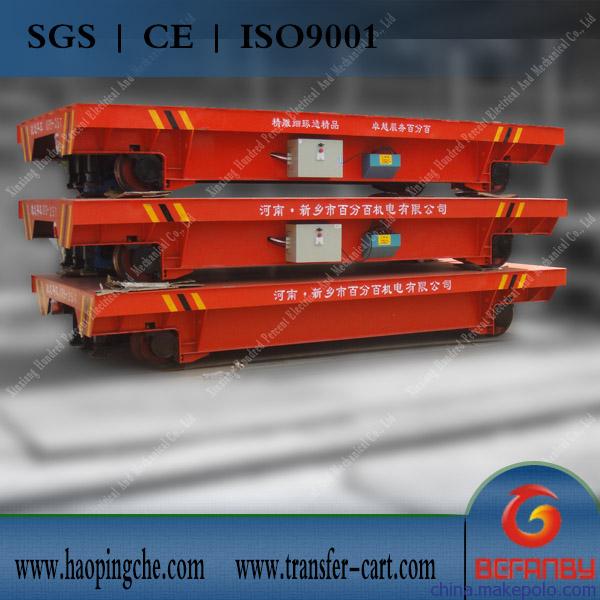

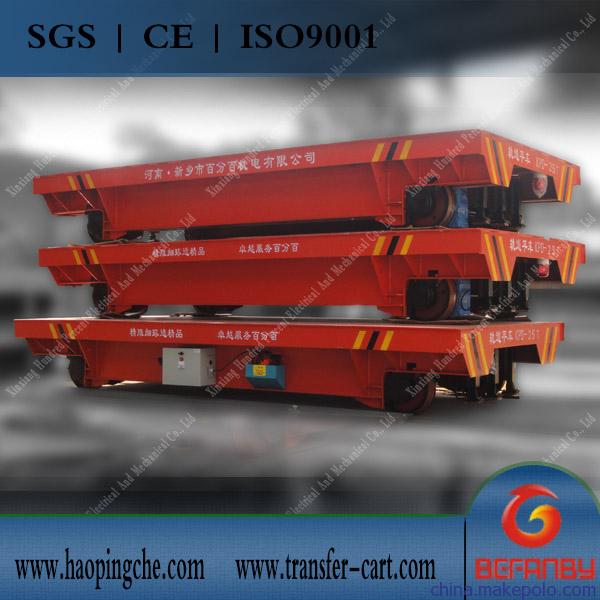

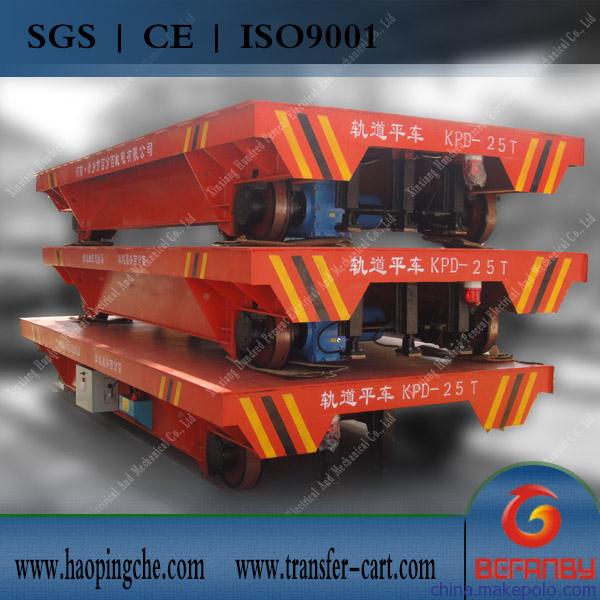

多张实物图展示

联系方式

    更多的产品信息请咨询：13353665895，0373-5817458，QQ13353665895。我公司是国内最大的电动平车（平板车）专业生产厂家之一，“百分百”严格按照国家标准执行，产品质量实行三包，期限壹年,您可放心选购！
