产品特点：Product features

 该系统现有硬件配置适用于AC输入DC输出之电源适配器之综合性能测试，系统采用PC机内嵌式结构，Windows软件操作界面，软件可以按客户要求定制或功能升级，软件采用自助式菜单结构，测试项目全面，操作简单快捷，用户可依产品测试需求快速的编辑测试项目和测试步骤。

系统配备我公司专用测试治具，更换快速节省时间；系统采用多通道并行测试原理，测试速度快，一次测试4个单输出的电源。

1、多通道并行测试，同时测试1-4个待测物，大幅提升测试产能。

2、弹性架构的软件平台：

   -测试程序编辑功能；

   -统计分析报表功能；

   -历史报表查找功能；

   -用户权限设定与登入功能；

   -Windows 2000/NT/XP软件平台，全中文操作界面。

3、系统内建优化的标准测试项目，测试效能佳。

4、特别针对于生产线测试的要求，系统软件操作简单快捷。

5、系统符合Energy Star 平均效率测试要求。

产品优势：Product advantage

一、系统测试项目：

1、输入端特性测试：

1)、输入电压测试(Input voltage test)；

2)、输入有效值电流测试（Input RMS current test）；

3)、输入功率测试（Input power test)；

4)、输入功率因数测试（Input power  factor test)；

2、输出端特性测试：

1)、输出直流电压测试（Output DC voltage test）；

2)、输出直流电流测试（Output DC current test）；

3)、输出直流功率测试（Output DC power test)；

4）、电压纹波测试(Peak-peak noise test)；

5）、效率测试(Efficiency test)；

6)、平均效率测试（CEC test）；

3、稳定度测试：

1)、输入电源调整率测试(Input voltage regulation test)；

2)、负载调整率测试(Load regulation test)；

3)、综合调整率测试(Combine regulation test)；

4、保护功能测试：

1)、短路保护测试(Short circuit test)；

2)、过电流保护测试(Over current protection test)；

5、特殊功能：

   1）、D+、D-测试；

   2）、PASS、FAIL外接指示功能；

   3）、条形码生成或读取(Barcode scan)。

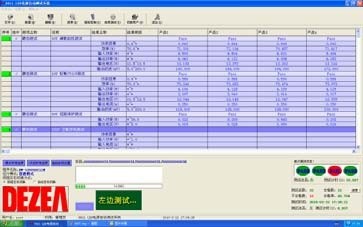

二、系统软件功能说明：

1、依被测物产品特性的不同，可以同时测试4个被测物。

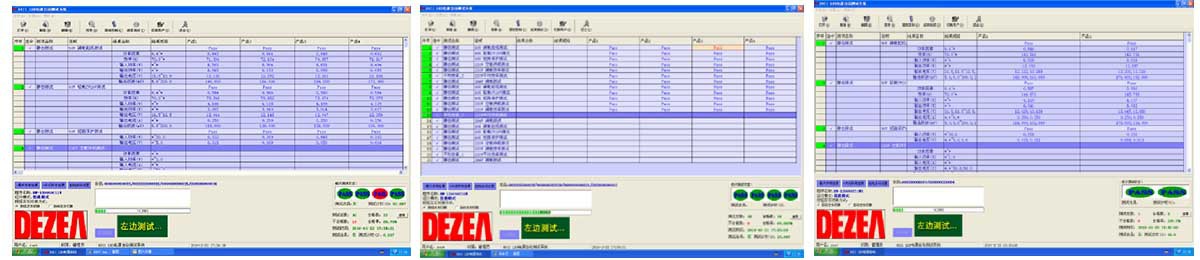

2、左右自动切换测试：

在执行测试画面下可设定执行左/右边交替切换测试；并且可于测试进行中预约下一组的测试；同时间内操作人员可取下已测试完成的被测物换上要进行测试的被测物，当一边测试执行完成后；随即执行另一边的测试，有效的缩减于拆装被测物时所花费等待的时间，完全符合生产线要求测试快速的需求。

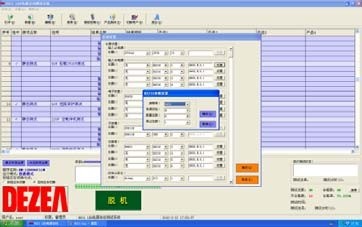

3、模块化设计、扩充性强、维修容易：

模块化设计、扩充性强、维修校验拆装快速，减低影响生产线的运作、提高生产效率在系统设定画面下可设定仪器组态、负载信道对应输出地址的设定，其开放式的架构，当硬件容量要加大变更时，仅于此画面下选择对应的机型即可，使系统在应用上更具弹性。


4、多种语言选择：

可依照使用国家语系的不同而定制系统软件操作界面（目前系统内建简体中文）。


5、量测速度快、准确度高：

被测物的多组输出/入特性测试可同时进行，同时量测所以量测速度快，每组通道设计有独立的Meter，量测Ripple&Noise及输出/输入特性，各通道各自独立，完全不受其它通道影响所以量测的准确度高。

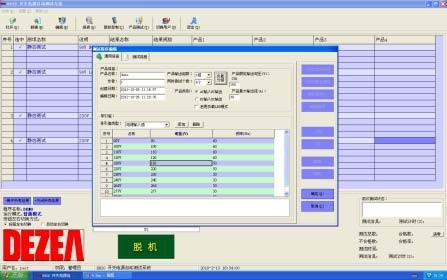

6、测试程序编辑功能：

在测试参数画面下可以编辑选择要进行测试的系统测试项目，并可将最后设定完成后的参数进行储存、归档以便以后呼叫档案就可以执行测试。

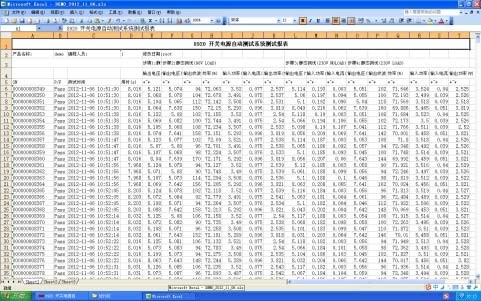

7、测试报告编辑功能：

可由用户编辑测试参数、测试结果打印的格式(单一笔的测试数据)，或将所有搜寻的测试数据导出转成 Excel或Txt格式；

让用户自行运用所导出的数据，利用办公软件自行制作统计分析图表 CPK、X-Chart等，使管理者可以经由简单的图表分析对整个生产制程的状况加以管理。

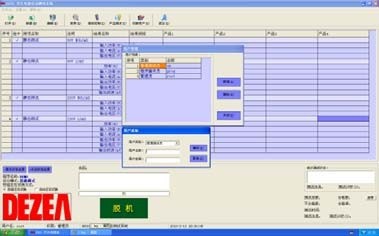

8、用户权限设定：

系统将权限分为以下三个等级，所有测试参数非经充分授权，否则无法修改，保障严谨的生产质量。

（1）全系统功能使用(Full System Access) : 允许用户可编辑设定系统参数、测试参数，并测试执行；

（2）参数编辑设定(Edit Setups) : 允许使用者可编辑设定测试参数，并测试执行；

（3）载入测试参数(Recall Setups) : 允许使用者呼叫所有预设的测试参数，并可执行测试。


技术指标：Technical specifications

产品用途：Product use

适配器、充电器、DC/DC点烟器等。

订购信息：Ordering information

1、8950电源适配器自动测试系统；
2、直流电子负载：8913X系列（含20MHz纹波模块）；
3、数字功率计：89021C；
4、交流电源供应器：6600A或6600AG系列；
5、890001：系统应用软件；
6、890003:4CH或8CH测试治具盒；
7、高压/电性能二合一测试治具或自动脱PIN测试治具。
