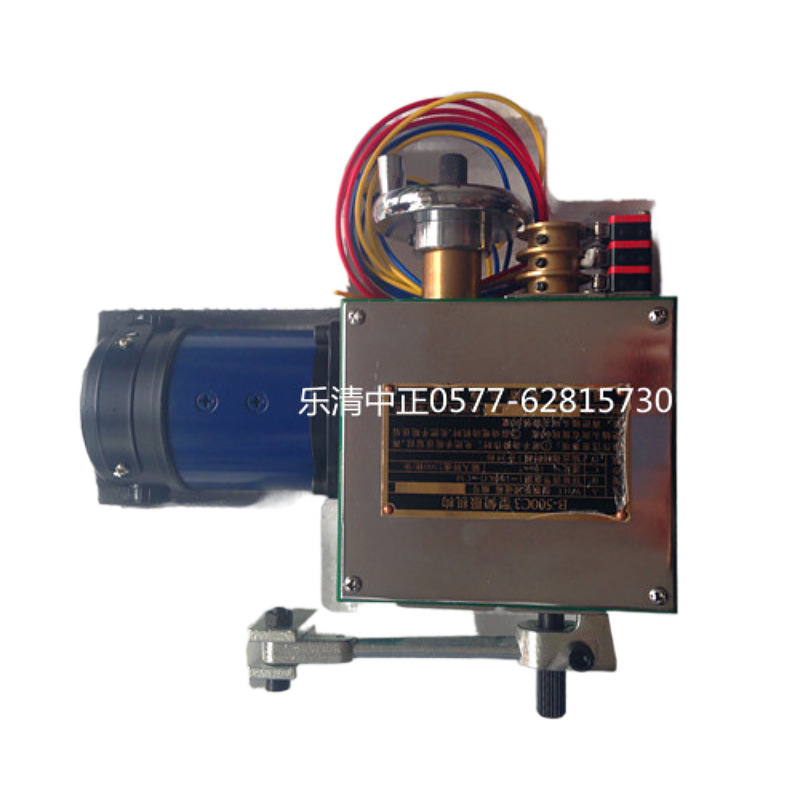

A-300B系列伺服机构

一、型号、规格
我公司专业生产新一代A-300B3型系列伺服机构，规格有BSY380V、BSK型24V、BST型220V交直流串激。该系列产品广泛用于135系列柴油发电机组、6160型柴油机、4105型柴油机以及各种型号的大中小型柴油发电机组的双（多）机并车，是各种类型柴油机首选的并车装置；能准确地控制柴油机达到所需要的转速，有效的保证了发电机组并车的可靠性，并且操作简便。B3型是由摇臂连杆操纵燃油泵。

二、主要特点
（1）传动平稳可靠。伺服机构中的减速器采用高精度、小模数4级蜗轮传动，其体积小、重量轻，便于安装在各种不同型号的柴油机上。
（2）结构紧凑、布置合理，使用调节方便。即打开减速器盖板就可调整自控离合器，并保证机件安全。

三、伺服机构外型尺寸及重量
（1）380V交流
外形尺寸：（长×宽×高）365×145×140
重量：12KG
（2）220V直流、交直流
外形尺寸：（长×宽×高）280×145×140
重量：12KG
（3）24V直流
外形尺寸：（长×宽×高）240×115×120
重量：6KG

四、主要技术参数
（1）380V交流
电机：BSY-380V交流三相异步电动机
60瓦 0.28安培 2500转/分
电机：BSY-24V直流电动机
40瓦 0.5安培 3000转/分
电机：BST-220V交直流串激式电动机
25瓦 0.5安培 2300转/分
（1）减速器 0.75WHJ型蜗轮减速器
（2）扭矩调节范围1－100KG－CM
（3）速比：B3型 1：10648
（4）输入转速：2500转/分 3000转/分 2300转/分

五、操作伺服机构注意事项
1、启动电动机或用手动操作时，手轮应从左到右顺时针方向转动。
2、启动电动机时，先把手轮往后拉，再把轴头向左旋转60度即可。
3、用手动操作时，先把手轮往后拉，再把轴头向左旋转60度即可。
