一、5路输入和3路输出

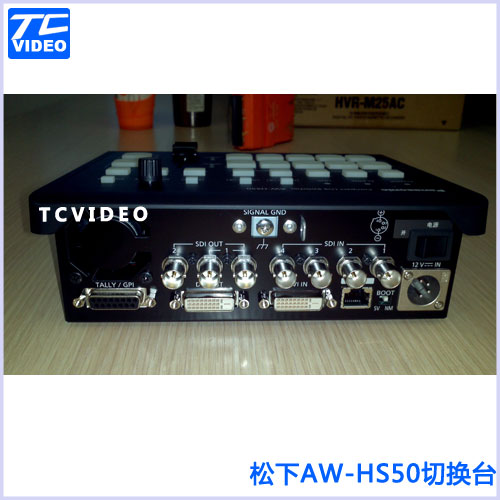

标准配置包括5路输入 (4路HD/SD-SDI, 1路DVI-D)和3路输出(2路HD/SD-SDI, 1路DVI-D)。
二、多画面显示是标准配置功能
多画面显示支持在同一时间同一监视器上显示最多10个图像窗口，包括PGM，PVW，输入信号以及更多！
三、音频电平表显示功能
可显示SDI嵌入音频电平(group 1/1ch，2ch)。
四、母线切换特技功能
AUX母线和PinP母线可使用CUT和MIX特技效果。
五、所有输入同步
所有输入信号都配有帧同步。这样即使非同步信号切换也不会有抖动。(SDI-IN1 至 4 10 bit, DVI-IN 8 bit)
更多强大的功能
2路上变换器。 (SDI-IN 3,IN 4)
SDI输入的色彩校正(SDI-IN1 至 4) 功能方便与视频源匹配。
点对点功能保证了SD图像(SDI-IN 1 至 4)插入HD格式图像时不会产生图像失真。
13种划像模式, 画中画, 色度/线性键, AUX母线。
技术规格表
技术参数 | |
视频格式 | HD (1080/59.94i, 1080/50i, 1080/23.98PsF, 1080/24PsF, |
视频处理 | Y:Cb:Cr, 4:2:2 10 bit (8 bit for FMEM) |
M/E | 1 M/E |
视频输入 | 标准: 4 SDI 输入 (SDI-IN 1 至 4) |
视频输出 | 标准: 2 SDI 输出 |
记忆模式 | 2通道 |
记忆功能 | 划像预设, PinP预设 |
接口 |
|
LAN | 10BASE-T/100BASE-TX (用于 IP 控制) |
TALLY/GPI | GPI INPUT x 5 通道 |
电源 | DC12 V ±10 %, 2.5 A |
操作温度 | 0 °C 至 +40 °C |
操作湿度 | 10 % 至 90 % (无结露) |
尺寸 (W x H x D) | 210 mm x 65 mm x 177 mm (不包括突起部分) |
重量 | 大约1.4 kg (不包括选购件) |
标准配件 | 交流适配器, 电源线 |
BKGD |
|
Wipe/DVE pattern | Wipe x 13 |
转换方式 | Cut, Mix, Wipe (包括 DVE) |
FTB |
|
可选内容 | Black, White, CBGD, FMEM1, FMEM2 |
键 |
|
数量 | 1 |
类型 | 线性键, 亮度键, 色键 |
转换方式 | Mix |
PinP |
|
数量 | 1 |
转换方式 | Mix |
母线切换 | Yes (Mix) |
辅助母线 |
|
数量 | 1 |
可选内容 | SDI-IN1 至 4, DVI-IN, |
母线转换 | Yes (Mix) |
输入功能 |
|
帧同步 | SDI-IN1 至 4, DVI-IN (DVI-IN 始终打开) |
抓帧 | SDI-IN1 至 4, DVI-IN |
点对点 | SDI-IN1 至 4 |
视频处理 | SDI-IN1 至 4 |
上变换 | SDI-IN3, IN4 |
输出功能 |
|
多画面显示 | 单屏幕显示 |
OSD | 单屏幕显示 |
音频电平表 | SDI 嵌入音频1 ch, 2 ch |
