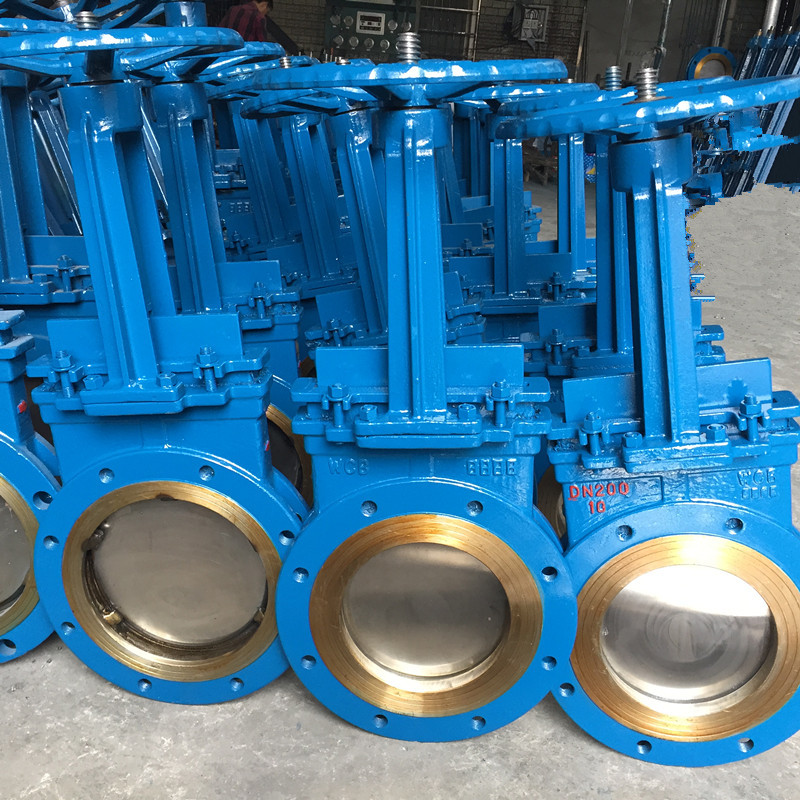

PZ73H-10C手动刀型闸阀

手动刀型闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。本类阀门在管道中一般应当水平安装。

手动刀型闸阀的安装使用

1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着;

2.各连接部位螺栓,要求均匀拧紧;

3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活;

4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性;

5.用户在安装阀门时，必须预留阀门驱动的必要空间;

6.驱动装置的接线须按线路图进行;

7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

手动刀型闸阀,刀闸阀,手动单夹式刀型闸阀主要性能规范 公称压力(mpa) 壳体试验(mpa) 密封试验(mpa) 工作温度 适用介质 1.0 1.6 1.5 2.4 1.1 1.8 ≤900℃ 纸浆、污水、煤浆、灰、渣水混合物 单夹式刀闸阀,单夹式浆液闸阀,单夹式刀形闸阀主要零部件材质 体、盖 闸板 阀杆 密封面 不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金 刀型泥浆闸阀,刀型排渣闸阀,单夹式渣浆闸阀

一、 提升式的闸板密封面，可刮除密封面上的粘着物，自动清理杂物。

二、 不锈钢闸板可防止腐蚀引起的密封泄漏。

三、 硬质全金密封面能保证密封耐磨性能和要求。

四、 阀体密封面没有凹槽，不产生积留物，能保证开启灵活。

五、 短结构长度，可节省原料、安装空间也有效支持管道强度。

六、 科学的上密封填料函设计，使上密封安全有效，经久耐用。

七、 三角形的支架节省原材料，保证需要的力学性能。

八、 阀体上的导向块使闸板正确运动，四个挤压块保证闸板有效密封。

九、 阀体加强筋设计提高阀体的强度。

十、 不锈钢阀杆经久耐用，双头螺栓使启闭更为迅速。

十一、 可任意选用驱动机构。

十二、 150以上口径，采用全封闭结构，更能有效开启和防止泄漏。

十三、 氟橡胶密封面能达到密封效果,提高使用温度。

十四、 橡胶密封面直接硫化在阀体内,不会脱落。
