广东CBB电容生产厂家批发 金属化有机薄膜电容器金属化聚丙烯薄膜电容器 脚距8脚距/脚距10/脚距15/脚距20/脚距22.5
0.0001µF/0.001µF/0.01µF/0.1µF/1µF容量，0.0001uf/0.001uf/0.01uf/0.1uf/1uf容量，0.1nF/1 nF /10 nF /100 nF /1000 nF 容量，各种电容WWW.GDTCDZ.COM

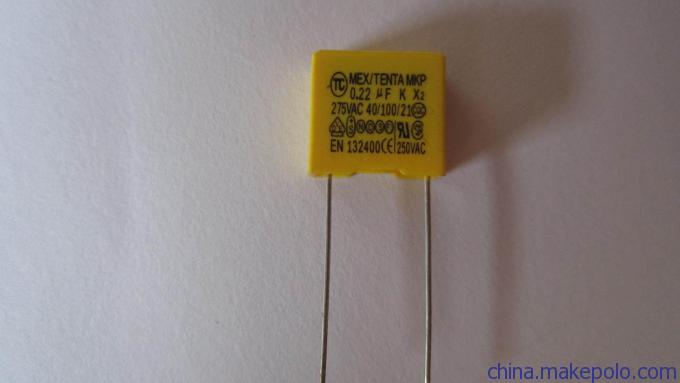

安规电容器安规电容X2- 224
◎安规电容器的原理
安规电容器是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。安规电容通常只用于抗干扰电路中的滤波作用。
◎安规电容器与普通电容区别
安规电容器的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间，如果用手触摸就会被电到，而安规电容器则没这个问题。出于安全考虑和EMC考虑，一般在电源入口建议加上安规电容。 在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。它们用在电源滤波器里，起到电源滤波作用，分别对共模，差模干扰起滤波作用。
◎參考標準：
美洲： UL (美國)：UL1414 第五版 (1998)
CSA (加拿大)：CSA- C22.2 No1-98
歐洲：IEC384-14第二版 (1993) 含於 Am.1(1995)
[安全測試] EN 132400(1994)
亞洲： CQC(中國)：
GB / 14472 – 1998等同於 IEC 384 - 14(1993)
◎技术参数
額定電壓 | 250/275 VAC，50 ~ 60 HZ |
電容量範圍 | 0.0047μF~1.0μF |
電容量偏差範圍： | J (±5%)，K (±10%) |
電介質： | 金屬化聚丙烯薄膜 |
損耗角正切： | ≦0.3% ( 20℃，10KHZ) |
絕緣電阻： | 在引出端之間 (1)小於或等於 0.33μF ； ≧3×104ΜΩ (2)大於 0.33μF ； ≧1×104ΜΩ．μF 測試條件： 20℃，100±15VDC，60秒 |
耐電壓： | 測試電壓：4.3Urdc/60s(無異常) C ＞0.33μF 爬升時間：0.8s 漏電流：>10mA 20mA MAX C ≦0.33μF 爬升時間：0.5s 漏電流：>5mA 10mA MAX |
氣候類別： | 根據DIN 40040 GMF G [最低溫度]=-40℃ M[最高溫度]=+100℃ F [濕度類別]=平均相對濕度75% 一年內連續30天達95% 其餘天數偶爾達85% |
乾熱試驗： | 根據DIN 40046 第一頁 或 IEC 68-2-2試驗Ba之條件： 試驗溫度：100±2℃ 試驗時間：16小時 試驗判據： (1) 外觀：無可見損傷及滲出物 (2) 耐電壓：0.66倍額定電壓下60秒 ( 無異常 ) (3) 電容量變化率：≦初始測量值的±5% (4) 絕緣電阻: ≧初始規定值的50% |
寒冷試驗： | 根據DIN 40046第一頁或IEC68-2-1試驗Ba之條件： 試驗溫度： -40±2℃ 試驗時間：2小時 試驗判據： (1) 外觀：無可見損傷 (2) 耐電壓：0.66倍額定電壓下60秒 ( 無異常 ) (3) 電容量變化率：≦初始測量值的±5% |
穩態濕熱試驗： | 測試溫度：40±2℃ 相對濕度：90%至95% 試驗時間：500小時 試驗判據： (1) 耐電壓：0.66倍額定電壓，60秒 ( 無異常 ) (2) 電容量漂移：≦初始測量值的±5% (3) 損耗角正切：≦200%的初始規定值 (4) 絕緣電阻：≧初始規定值的50% |
壽命試驗： | 試驗溫度：100±3℃ 試驗電壓：440VAC，每1小時將電壓升至 1000 VAC / 60 HZ， 持續時間 0.1秒 試驗持續時間：1008小時 試驗判據： (1) 外觀：無可見損傷或滲出物 (2) 耐電壓：0.66倍額定電壓下60秒 ( 無異常 ) (3) 電容量漂移：≦初始值的±3% (4) 損耗角正切：≦0.06%增加值 (5) 絕緣電阻：≧初始規定值的50% |
可焊性試驗： | 焊槽溫度：270 ± 5℃ 焊料成份：錫99.96% +銀 0.04% 浸入時間：2 ± 0.5秒 試驗判據： 引線表面95%浸上錫 15. 耐焊接熱試驗： |
耐焊接熱試驗： | 根據DIN 40046第18頁或IEC 68-2-20試驗Ta.1和Tb.1之條件： 焊接溫度：270 ± 5℃ 浸入時間：3± 1秒 電容器本體與焊料之間用PC板隔離 試驗判據：
(1) 外觀：無可見損傷且 (引線) 鍍錫層完好無損 (2) 電容量變化率：≦初始測量值的±3% |
振動試驗： | 根據DIN 40046第8頁或IEC 68-2-6 試驗Fc之條件： 頻率範圍：10~55HZ 位移：0.75 mm 最大加速度：10 g 試驗時間： 6 小時 試驗判據： (1) 外觀：無可見損傷 (2) 電容量變化率：≦初始測量值的±2% |
◎分类：安规电容X2
安规电容X2-103[P10] 安规电容X2-103[P15] 安规电容X2-104[P10] 安规电容X2-104[P10] 安规电容X2-104[P10] 安规电容X2-104[P10]厚≤6 安规电容X2-104[P10]厚≤7 安规电容X2-104[P10]厚≤8 安规电容X2-104[P15] 安规电容X2-104[P15]短脚 安规电容X2-104[P15] 安规电容X2-104[P15] 安规电容X2-104[P15] 安规电容X2-154[P10] 安规电容X2-223[P10] 安规电容X2-224[P15] 安规电容X2-224[P15] 安规电容X2-224[P15] 安规电容X2-224[P15] 安规电容X2-224[P15] 厚≤6 安规电容X2-224[P15] 厚≤8 安规电容X2-333[P10] 安规电容X2-334[P15] 厚≤8 安规电容X2-473[P10]长脚 安规电容X2-473[P10] 安规电容X2-473[P15] 安规电容X2-474[P15] 安规电容X2-474[P15] 安规电容X2-684[P22.5] |
