FZB氟塑料耐腐蚀钢衬自吸泵概述
FZB氟塑料耐腐蚀钢衬自吸泵是按国际标准并结合非金属泵的工艺设计制造。FZB氟塑料耐腐蚀钢衬自吸泵的泵体采用金属外壳内衬氟塑料,过流部件全部采用氟塑料合金制造。耐酸自吸泵泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成。氟合金自吸泵轴封采用外装式先进的波纹管机械密封,静环选用99.9%氧化铝陶瓷(或氮化硅),动环采用四氟填充材料,其耐腐耐磨密封性能极好。
FZB氟塑料耐腐蚀钢衬自吸泵最突出的特点就是具有自吸能力,只需在泵第一次使用前灌液后,第二次及以后使用则无需灌液,直接开机即可。自吸高度可根据介质密度在1至3朱内确定,是替代体型笨重的液下泵的最佳选择。

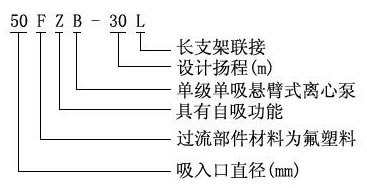

FZB氟塑料耐腐蚀钢衬自吸泵型号意义
![型号意义.jpg 型号意义.jpg](http://www.dingfei.cc/upLoad/image/20150503/14305824804407239.jpg)
例如:50FZB-30L
50代表吸入口直径(mm)
F代表过流部件材料为氟塑料
Z代表具有自吸功能
B代表单级单吸悬臂式离心泵
30代表设计扬程(m)
L代表长支架联接
FZB氟塑料耐腐蚀钢衬自吸泵特点
FZB氟塑料耐腐蚀钢衬自吸泵泵体采用金属外壳内衬氟塑料,过流部分全都采用氟塑料合金制造,泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成,轴封采用外装式先进的波纹管机械密封,静环选用99.9%氧化铝陶瓷(或氮化硅),动环采用四氟填充材料,其耐腐耐磨密封性极好。
FZB氟塑料耐腐蚀钢衬自吸泵最突出的特点就是具有自吸功能,可抽送低于泵安装位置以下的液体,且性能稳定,操作简单,只需在泵第一次使用前灌液后,第二次及以后使用则无需灌液,直接开机即可,自吸高度可根据介质密度在2至4米内确定,是替代液下泵的最佳选择,理想设备。
FZB氟塑料耐腐蚀钢衬自吸泵采用目前最为先进的外装式四氟波纹管机械密封,拥有多层保护,延长了机封的使用寿命,对于输送含杂质颗粒的介质时,可配用无冷却水单端面硬对硬(碳化硅对碳化硅)机械密封,所以用户选型时需考虑到介质中的固体含量,根据自己的实际工况选型。
FZB氟塑料耐腐蚀钢衬自吸泵的进出口全部都是采用铸钢体加固,以增强了泵的耐压性。实际使用表明,FZB自吸泵具有耐磨、耐腐、耐高温、不老化、运转平稳、机械强度高、结构合理先进、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
FZB氟塑料耐腐蚀钢衬自吸泵用途:
FZB氟塑料耐腐蚀钢衬自吸泵的过流部件全部采用氟塑料制造,且又具有自吸功能,因此,FZB自吸泵的用途极为广泛,如:将地下槽中的腐蚀性液体抽送至目标地点,将底端无出口的酸碱槽中的酸碱抽送到目标地点,或用于多个酸槽之间的循环,或用于卸酸等等。
FZB氟塑料耐腐蚀钢衬自吸泵人性化的设计原理、卓越的工作性能,已成为越来越多的使用单位必不可少的泵设备之一。
FZB氟塑料耐腐蚀钢衬自吸泵技术参数:
流量:1.5~60m3/h;
扬程:15~50m;
转速:2900r/min;
功率:1.5~15KW;
进口直径:25~80mm;
适用温度:-20℃~120℃。

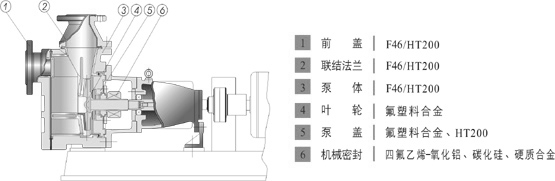

FZB氟塑料耐腐蚀钢衬自吸泵结构图
![结构图.jpg 结构图.jpg](http://www.dingfei.cc/upLoad/image/20150503/14305824918230894.jpg)

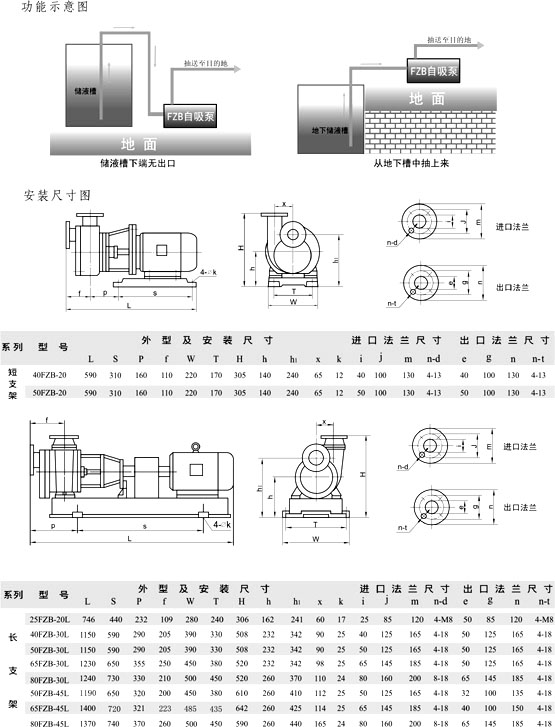

FZB氟塑料耐腐蚀钢衬自吸泵功能示意图及安装尺寸图
![安装示意图.jpg 安装示意图.jpg](http://www.dingfei.cc/upLoad/image/20150503/14305824962908842.jpg)
FZB氟塑料耐腐蚀钢衬自吸泵使用注意事项
安装
泵经长途运输到达使用现场,安装前须检查整机零件是否完好无损,紧固件应予紧固,检查泵轴与电机轴的同心度,如有移位,应予校正。安装时要尽量减少吸入管路的水力损失,不得装小于90°的弯头,进口管路上90°的弯头不要超过2个,泵进口应设滤网,防止大块杂质进入泵内,保证泵能正常运转,安装时尽可能的减少进口管路长路(这样会减少进口管路空气,从而减少自吸时间,增加工作效率)。进水管的连接螺栓一定要均力拧紧,密封一定要严密,绝对不能漏气,尽量使用软质的法兰密封垫(如氟橡胶),否则会严重影响泵的自吸性能。
操作使用注意事项
检查电机运转方向与泵的运转方向标记是否一致,切勿反转!泵体内须注满液体才能启动运转,严禁空运转。泵在规定的自吸高度范围内如果7~10分钟尚不能出液,应立即停机检查原因(主要检查进口管是否漏气,以防泵内工作液升温,损坏泵机。第一次在泵体内注液后一般不需再注液,但停机时间长或停机后密封有泄漏现象存在,泵内液体损失,在第二次开车前应先检查泵内存液情况,加满液后再开车。冬季长期不使用时,应排尽泵体内的液体,以免受冷冻,不能正常工作。
