ZMFY法兰式镶铜铸铁闸门的详细资料：

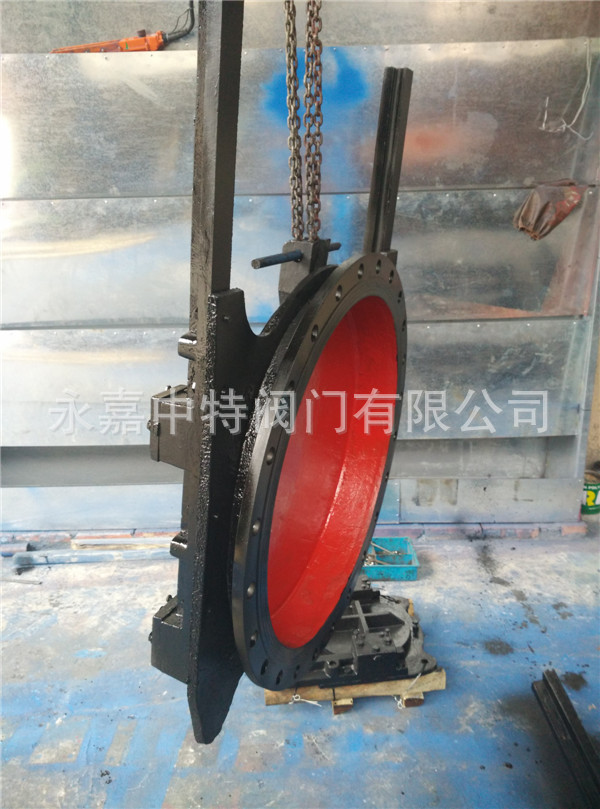

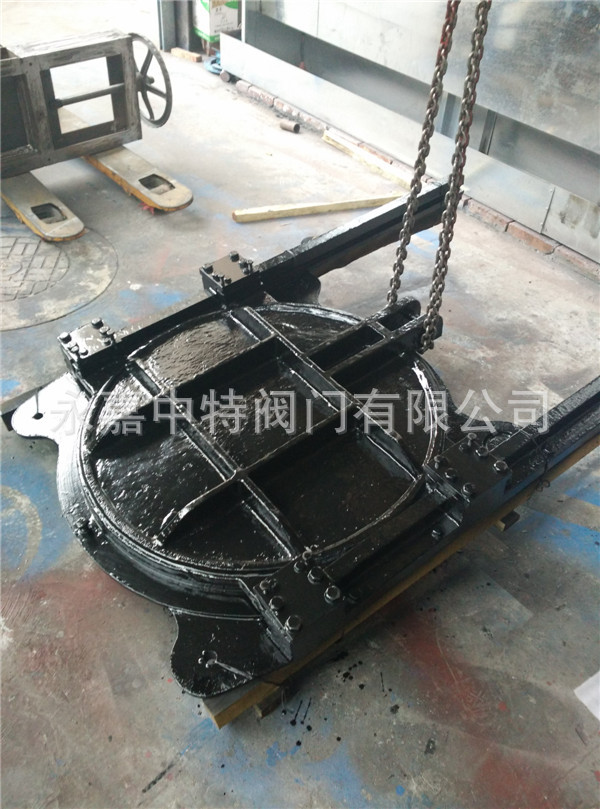

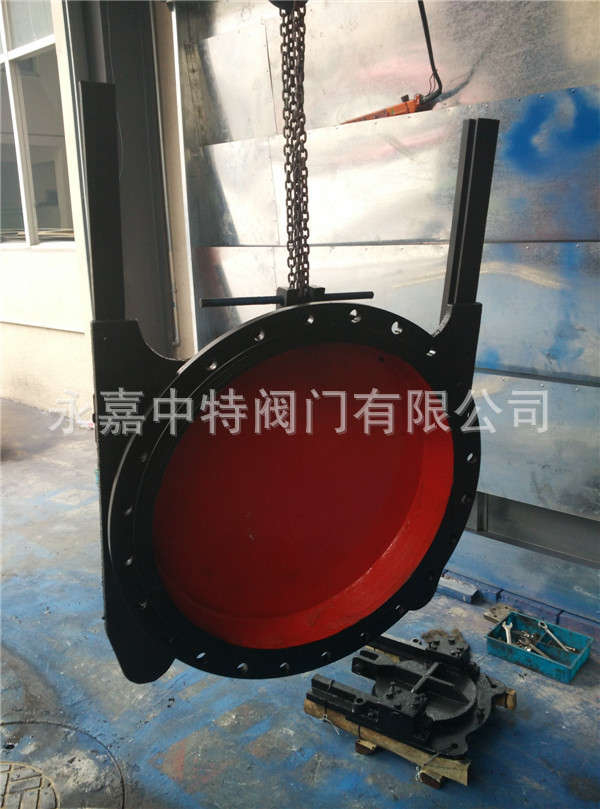

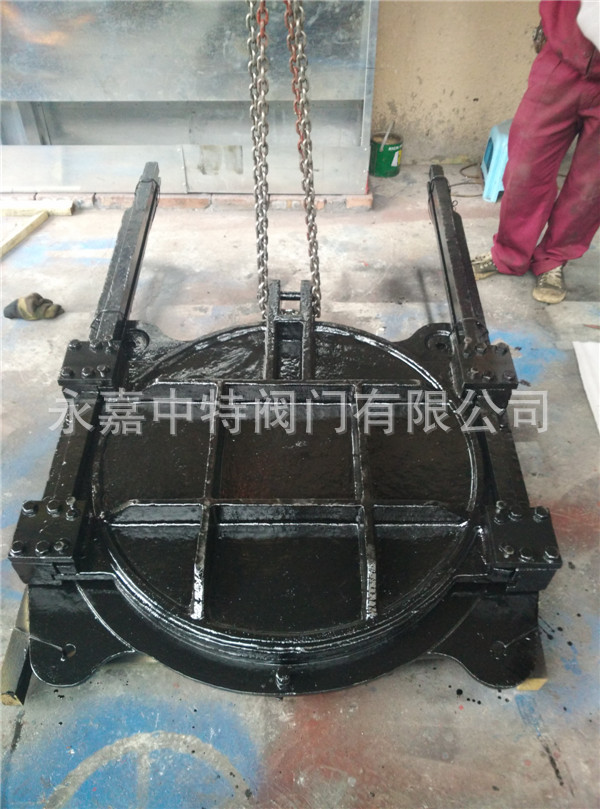

实物图片：
ZMFY型法兰式镶铜铸铁圆闸门-中特铸铁镶铜方闸门
ZMFY型法兰式镶铜铸铁圆闸门-中特阀门【产品信息】
我公司专业生产附壁式、法兰式等铸铁镶铜闸门、1米之内均有现货。3米之内全由半成品铸件！欢迎大家前来咨询！13868647363 王睿!
一． 概述及用途
法兰式铸铁镶铜闸门是我厂吸收国内外先进结构和工艺，而进行设计改进的一种给排水和污水处理的理想设备。
我公司专业生产附壁式铸铁镶铜闸门、法兰式铸铁镶铜闸门！
本闸门的制造加工符合建设部CJ/T300-1992标准和美国AWWA标准。广泛应用于市政、石油、化工、电站、冶金、煤碳、轻工、食品、制药、水利、污水处理等给排水工程中。对公称压力为0.1Mpa以下的用在管道口和交汇窖井、泥沙地、污水渠道、原站井水口、清水池等，用以截止、疏通水流或调节水位。并可与手动、电动、液动启闭机组合配套使用，实现现场操作或远距离集中控制，还可与微机联动控制。
二． 结构特点：
本闸门是由门框、闸板、导轨、密封条、可调整密封机构等部件组成。本闸门具有结构简单，密封性好、耐磨性强、操作简单、安装方便，使用寿命长、规格齐全、适应性广等特点。
结构参数
型号规格 ZMFY
公称通径 400~3000mm
压力范围![]()
ZMFY型法兰式镶铜铸铁圆闸门主要外形及基础尺寸表 单位（mm）
DN规格/尺寸/代号 | I | g | n | d1 | D1 | D | Ε | F | C | C1 | Φ |
400 | 680 | 586 | 16 | 22 | 495 | 540 | 150 | 180 | 750-2000 | 550 | 80 |
500 | 810 | 696 | 20 | 22 | 600 | 645 | 150 | 180 | 960-2000 | 600 | 100 |
600 | 1060 | 800 | 20 | 26 | 705 | 755 | 150 | 200 | 1050-2500 | 620 | 100 |
700 | 1140 | 940 | 24 | 26 | 810 | 850 | 150 | 220 | 1200-2500 | 700 | 100 |
800 | 1270 | 1025 | 24 | 30 | 920 | 975 | 150 | 220 | 1350-2500 | 750 | 120 |
900 | 1480 | 1160 | 24 | 30 | 1000 | 1075 | 150 | 220 | 1510-2500 | 800 | 120 |
1000 | 1700 | 1260 | 28 | 30 | 1120 | 1175 | 180 | 220 | 1650-2500 | 900 | 150 |
1200 | 2000 | 1460 | 32 | 30 | 1320 | 1375 | 180 | 250 | 1950-3000 | 1000 | 150 |
1400 | 2650 | 1650 | 36 | 30 | 1520 | 1575 | 180 | 250 | 2300-3000 | 1100 | 150 |
1500 | 2835 | 1750 | 36 | 30 | 1630 | 1690 | 200 | 250 | 2410-3000 | 1150 | 180 |
1600 | 3010 | 1850 | 40 | 30 | 1730 | 1785 | 210 | 280 | 2900 | 1200 | 180 |
1800 | 3350 | 2050 | 44 | 30 | 1930 | 1985 | 210 | 280 | 3050 | 1300 | 180 |
2000 | 3820 | 2270 | 48 | 30 | 2130 | 2185 | 210 | 280 | 3100 | 1400 | 180 |
2200 | 4220 | 2520 | 52 | 34 | 2340 | 2400 | 210 | 280 | 3500 | 1600 | 200 |
2400 | 4740 | 2720 | 56 | 34 | 2540 | 2600 | 210 | 280 | 4000 | 1800 | 200 |
2500 | 4940 | 2820 | 58 | 34 | 2640 | 2700 | 210 | 280 | 4200 | 1900 | 200 |
2600 | 5140 | 2920 | 60 | 34 | 2740 | 2800 | 210 | 300 | 4200 | 2000 | 200 |
2800 | 5540 | 3120 | 64 | 41 | 2960 | 3030 | 210 | 300 | 4400 | 2100 | 200 |
3000 | 5940 | 3320 | 68 | 41 | 3160 | 3230 | 210 | 300 | 4400 | 2200 | 200 |
注：本闸门的闸板结构为平板形(ZMFY-丨），如需拱形(ZMFY-Ⅱ）请另外注明
