线簧插孔接线端子CS6-12T/Z简介

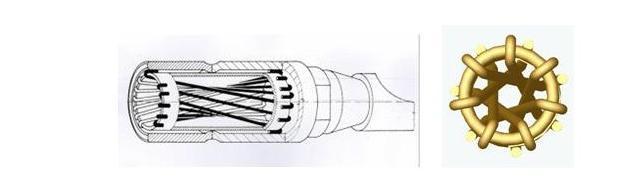

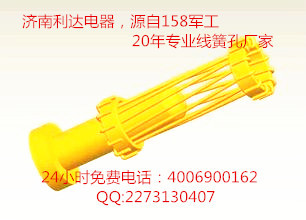

利达电器的第一款产品就是线簧插孔接线端子CS6-12T/Z。什么是线簧孔？如下图
插孔内部多线与插针接触，这就从根本上解决了常规插拔式端子，2点接触导致电阻过小，电流过大发热的问题。这项技术源自158军工厂。
这款插拔式接线端子是电力系统自动化上面，专用的继电保护连接器，采用新型插座与插头及整体式线簧插孔两项最新专利，具有高可靠电接触性能，结构新颖，使用方便，特点明显，插头与插座分离4mm时插座自动短接。
本产品主要用于电力系统继电保护控制柜，屏或外部电路不允许开路的电控设备及其他工业自动化控制柜上的器连接，可根据用户要求组成2、4、6……14、16、18……等接触线数的PCB接线端子，也可组成电流，电压端子混装产品。
技术参数
使用温度：- 55℃ ~ +120℃
相对湿度：40℃达95%
振 动：频率10 ~ 2000Hz加速度280m/s²
碰 撞：加速度280m/s²
绝缘电阻：常温≥500MΩ，湿热≥20MΩ
耐电压： 2000V
接触电阻；≤0.0025Ω
额定电流：40A
机械寿命：1000次

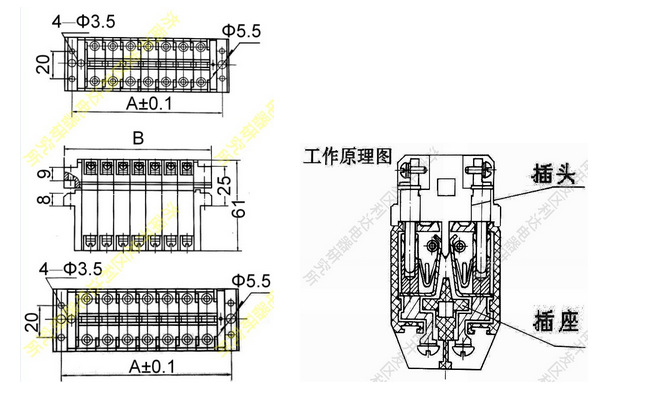

详细尺寸图 工作原理图
同型号插拔式接线端子
|
型号 |
A |
B |
|
CS6-6T/Z |
48.3 |
56.6 |
|
CS6-8T/Z |
58.8 |
67.1 |
|
CS6-10T/Z |
69.2 |
77.5 |
|
CS6-12T/Z |
79.6 |
87.9 |
|
CS6-14T/Z |
90 |
98.3 |
|
CS6-16T/Z |
100.4 |
108.7 |
|
CS6-18T/Z |
110.8 |
119.1 |
|
CS6-20T/Z |
121.2 |
129.5 |
