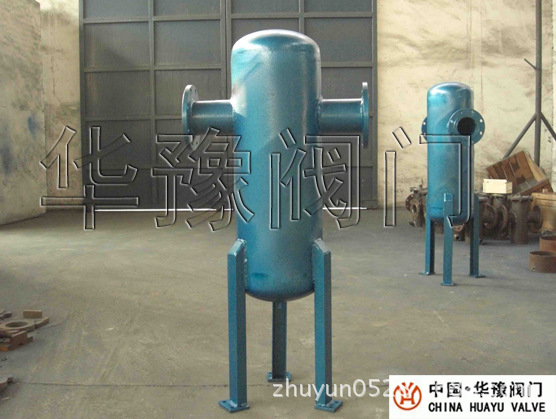

一．蒸汽汽水分离器简介
二． 蒸汽水分离器工作原理
蒸汽水分离器的工作原理：大量含水的蒸汽或压缩空气进入汽水分离器，并在其中以离心向下倾斜式运动；夹带的水份由于速度降低而被分离出来；被分离的液体流经自动疏水阀排出，干燥清洁的蒸汽从分离器出口排出。
蒸汽水分离器的工作原理：通过五级分离—降速、离心、碰撞、变向、凝聚等原理，除去介质中的液态水份，达到净化的作用。常安置在后冷却器的后面。
蒸汽水分离器的工作原理：主要应用在介质压力比较低，工况要求系统压降小的情况，比如甲烷气体的过滤，因为其压力通常不高，单一的离心式或挡板式不能达到处理效果
三．蒸汽水分离器技术参数
设计压力 1．6MPa
水压试验压力 2．25 MPa
设计温度 80℃
腐蚀裕度 1mm
分离效率 99%
材料 Q235-B
蒸汽水分离器规格型号
型号 | 口径 | 外形尺寸mm | 处理量m3/min | 排污口尺寸 | 配套后冷却器型号 |
E | F | G | H |
HYXFQF-32 | DN32 | 280 | 400 | 133 | 330 | 6 | 自动放水阀 | HL4/1 ,HL2/1 |
HYXFQF-50 | DN50 | 400 | 600 | 159 | 360 | 18 | 自动放水阀 | HL5/1,6/1, |
HYXFQF-65 | DN65 | 400 | 600 | 159 | 360 | 18 | 自动放水阀 | HL10/1 |
HYXFQF-80 | DN80 | 510 | 760 | 219 | 420 | 42 | 自动放水阀 | HL13/1,20/1 |
HYXFQF-100 | DN100 | 580 | 850 | 273 | 480 | 60 | 自动放水阀 | HL40/1 |
HYXFQF-125 | DN125 | 580 | 850 | 273 | 480 | 60 | 自动放水阀 | HL60/1,70/1,80/1 |
HYXFQF-150 | DN150 | 650 | 990 | 426 | 630 | 120 | 自动放水阀 | HL100/1 |
HYXFQF-200 | DN200 | 630 | 1040 | 426 | 630 | 150 | 自动放水阀 | HL150/1 |
HYXFQF-250 | DN250 | 770 | 1180 | 478 | 680 | 200 | 自动放水阀 | HL200/1 |
HYXFQF-300 | DN300 | 840 | 1300 | 630 | 830 | 400 | 自动放水阀 | HL370/1 |
HY, , XFQF-400 | D, N400 | 1180 | 1910 | 820 | 1090 | 600 | 自动放水阀 | HL370/1 |
