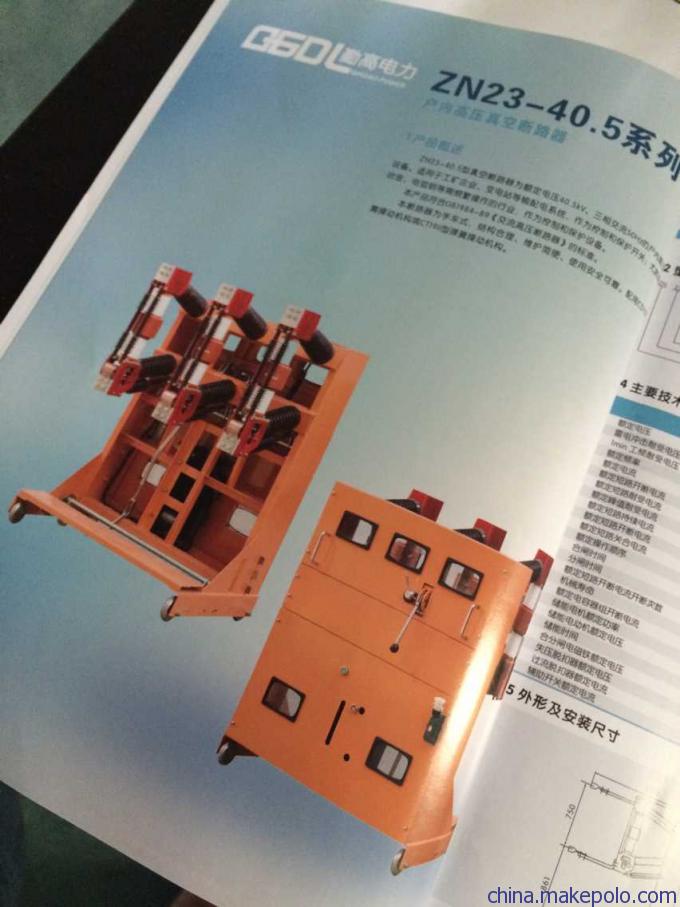

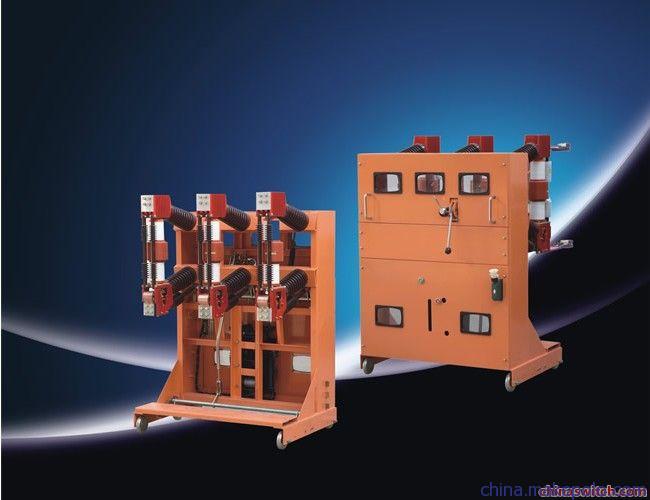

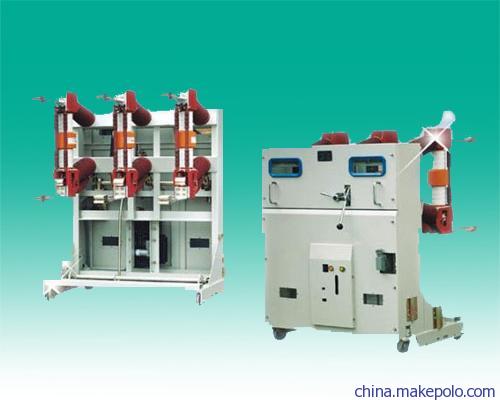

ZN23-40.5/35KV户内手车式高压真空断路器
产品名称：ZN23-40.5 高压真空断路器产品链接：-1-2031596.html
手机版链接：-1-2031596.html

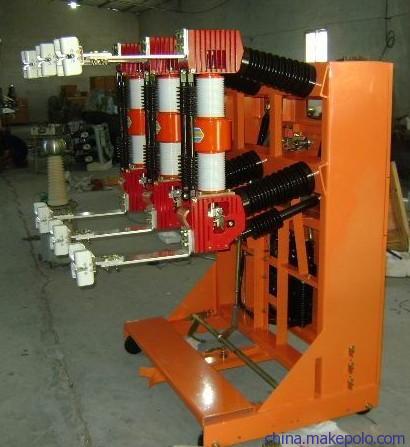

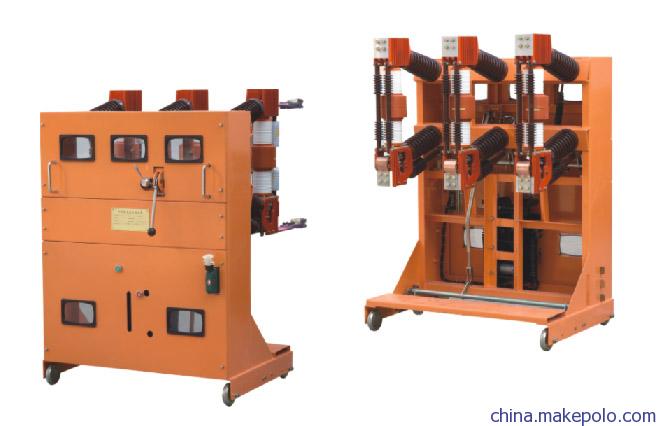

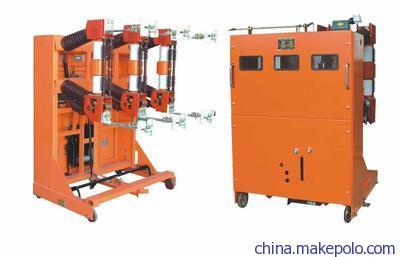

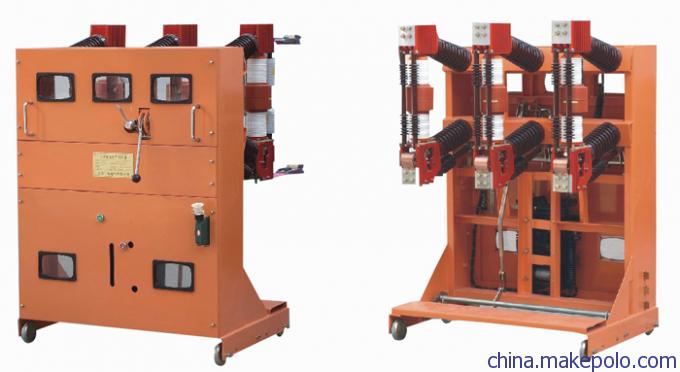

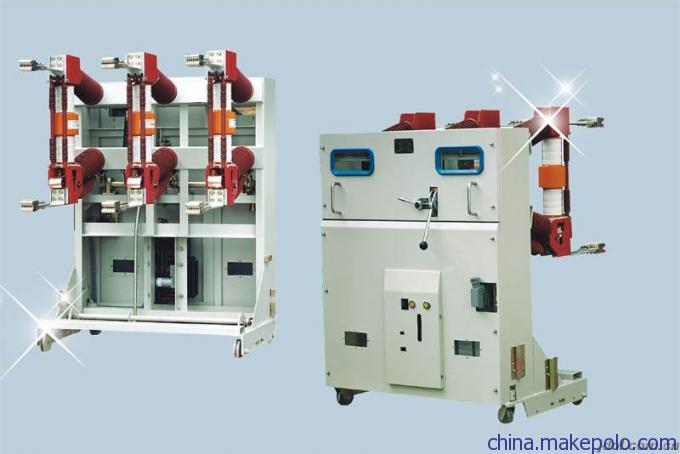

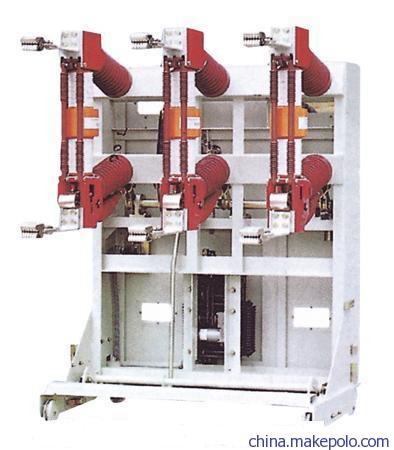

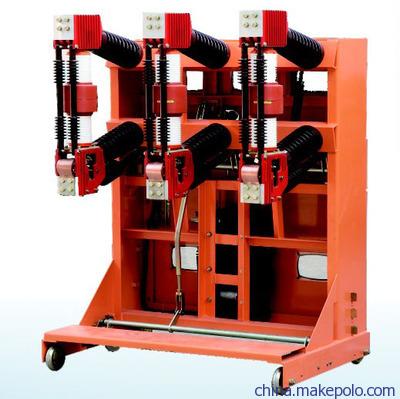

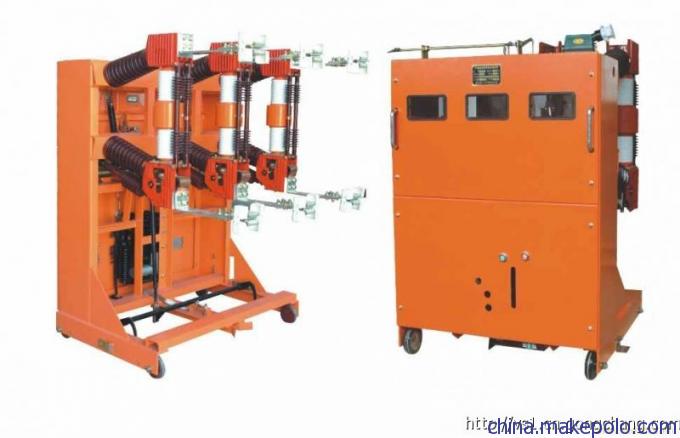

ZN23-40.5系列户内高压真空断路器是三相交流50Hz,额定电压为40.5kV的户内装置,配有CT19弹簧操动机构。产品分为固定式和手车式两种。固定式是配置XGN17-40.5箱式固定式高压开关柜中使用；手车式配置在JYN1-40.5手车上在JYN-40.5移开式金属封闭开关柜或GBC高压开关柜中使用,也可配置在 KYN10-40.5手车上在KYN10-40.5组装式金属封闭开关柜中使用。本系列产品技术参数高,开断能力强,动作可靠,性能稳定,寿命长,维护简便,且无爆炸危险及污染,供工矿企业,发电厂及变电站控制之用,并适用于频繁操作的场所,也可用于切合电容器组等特殊场合。使用环境1,周围空气温度：上限 40℃,下限-10℃,高寒地区-25℃;2,海拔：1000m;3,相对湿度：日平均值不大于95%；月平均不大于90%；（ 25℃）；饱和蒸汽压：日平均不大于2.2×10-3MPa,月平均不大于1.8×10-3MPa4,振福：地震烈度不超过8度；5,不适用于易燃,爆炸危险,化学腐蚀及剧烈震动的场所。 ZN23-40.5产品参数 主要技术参数 名称 单位 参数 额定电压 kV 额定电流 A 630,1000,1250 1250,1600 1250,1600,2000,25000 1600,2500,3150 额定短路开断电流 kA 20 25 31.5 40 额定短路关合电流 kA 50 63 80 100 额定动稳电流(峰值) kA 50 63 80 100 额定热稳定电流(有效值) kA 20 25 31.5 40 额定热稳定时间 s 4 额定短路开断电流开断次数 次 30(50) 全开断时间CDI0电磁操动机构 mS ＜80 额定操作顺序 0.3 一分钟工频耐压(有效值) kV 对地相间42,断口48 雷电冲击耐压 kV 对地相间75,断口85 机械寿命 次 10000 额定电容器组开断电流 A 630 储能电机额定功率 W 275 储能电动机额定电压 V AC/DC220.110 储能时间 S <15 合分闸电磁额定电压 V AC/DC220.110 过流脱扣器额定电流 A 5 辅助开关额定电流 A 10 ZN23-40.5-3150-40）系列超高寿命型真空断路器为额定电压40.5kV,三相交流50Hz的户内高压电器设备。适用于工矿企业,变电站等输配电系统,作控制和保护开关；尤其适用于冶金,电弧炼钢等需频繁操作的行业,作为控制和保护设备。
