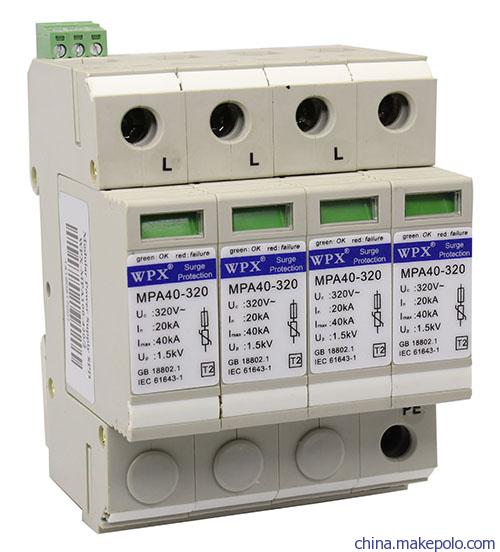

产品概述：
WPX-MPA40-320/4型电源模块电涌保护器由四个压敏电阻型电源模块头组成，分别用于L-N、N-PE的级保护。该电源模块电涌保护器应用于低压交流配电系统，并联在交流供电电源与系统设备之间，防护外界（雷击、电磁辐射干扰等）或系统内部（系统拉合闸效应、感应及容性负载的启动和停止等）引起的电涌脉冲及瞬间过电压对设备的损坏。

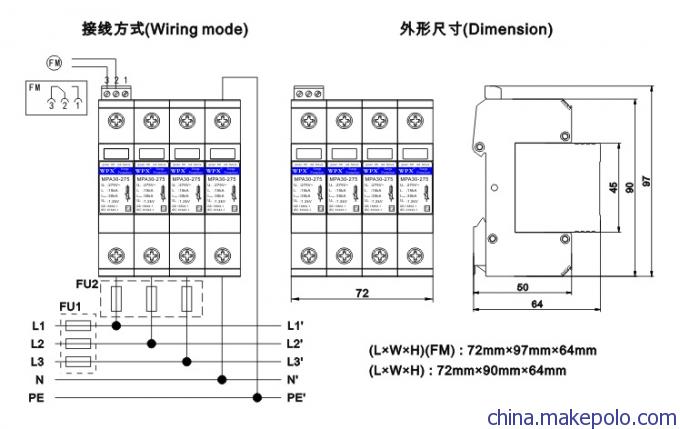

产品结构与产品接线图：
技术参数：
|
型号 |
MPA40-320/4-FM |
MPA40-320/4 |
|
货号 |
920 202 |
920 202 |
|
SPD根据IEC 61643-1 |
Class Ⅱ |
Class Ⅱ
|
|
SPD根据EN 61643-11 |
Type 2 |
Type 2 |
|
温度 |
-40℃～+80℃ |
-40℃～+80℃ |
|
相对湿度 |
≤95%(25℃) |
≤95%(25℃) |
|
大气压强 |
86～106kPa |
86～106kPa |
|
工作频率 |
50/60Hz |
50/60Hz |
|
保护模式 |
L-PE,N-PE |
L-PE,N-PE |
|
额定工作电压 U0 |
230V AC
|
230V AC |
|
最大持续运行电压Uc（L-PE,N-PE) |
320V AC |
320V AC |
|
标称放电电流In(8/20 μs) |
20kA |
20kA |
|
最大放电电流Imax(8/20 μs)（N-PE） |
40kA |
40kA |
|
电压保护水平Up L-N) |
≤1.6kV |
≤1.6kV |
|
响应时间(L-PE,N-PE) |
≤ 25ns |
≤ 25ns |
|
劣化指示装置动作时间(320mA) |
≤ 1min |
≤ 1min |
|
电源侧的过电流保护 |
125A (gL/gG) |
125A(gL/gG) |
|
接线端子连接导线的截面积 |
多芯线：4～25mm2
单芯线：4～35mm2 |
多芯线： 4～25mm2
单芯线： 4～35mm2 |
|
遥信接口最大接线截面积 |
1.5mm2 |
|
|
遥信报警触点所能承受电压及电流值 |
AC：250V/ 0.75A 125V/ 3A
DC：30V/ 2A
|
|
|
报警电路和主电路之间的绝缘 |
报警电路和主电路之间被加强绝缘 （在U0不超过 230V的条件下，依据EN 60950-1:2006，可经受3000Vrms绝缘电压。） |
|
|
扭矩:接线端子/遥信接口 |
2.5Nm/0.25Nm |
2.5Nm |
|
材料的外壳 |
PBTV-0 |
PBTV-0 |
|
保护等级（IP代码） |
IP20 |
IP20 |
|
安装形式 |
DIN35mm导轨 |
DIN35mm导轨 |
|
质量 |
（515±5）g |
（520±5）g |
