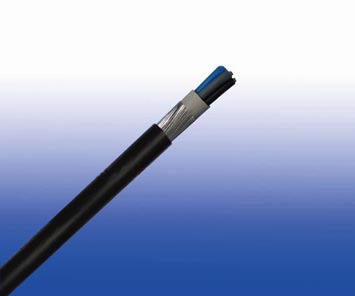

600/1000V XLPE绝缘, LSZH护套, 非铠装电力缆 (2-5芯 & 多芯)FTX400 1RZ1-R (CU/XLPE/LSZH 600/1000V Class 2)




应用

600/1000V XLPE绝缘, LSZH护套, 非铠装电力缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

标准适应 IEC 60502-1

防火标准阻燃性（单根垂直线缆测试）降低火蔓延（垂直安装的成束电缆测试）无卤无腐蚀性气体排放最小烟雾释放无毒有害气体

EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*

EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4

IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*

IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*

IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*

NES 02-713; NF C 20-454

注：*表示该标准已经被取代额定电压

600/1000V

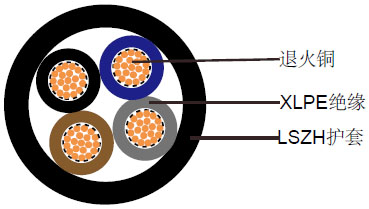

线缆结构导体绝缘外护套

平纹退火铜，多股绞合符合IEC(EN) 60228 class 2。

交联聚乙烯复合物。

热塑性LSZH复合物，BS(7655-6.1标准(LTS3型号（热固性LSZH复合物，BS 7655-2.6标准SW2-SW4也可以提供）．防紫外线，耐烃，防油，防啮齿动物，防白蚁均可以被作为选项。

色谱绝缘颜色遵循标准BS 7671带接地导体不带接地导体

2芯	-	棕色，蓝色
3芯	黄绿线, 棕色，蓝色	棕色, 灰色, 黑色
4芯	黄绿线，棕色，灰色，黑色	棕色, 灰色, 黑色, 蓝色
5芯	黄绿线，棕色，灰色，黑色, 蓝色	棕色, 灰色, 黑色, 蓝色, 黑色
5芯以上	黄绿线, 黑色数根	黑色数根

护套颜色：黑色或根据客户要求物理性能和热性能工作温度范围（固定状态下）最小弯曲半径

最大90°C对于XLPE

短路过载温度可达250°C(5s)

8 × 总外径

结构参数导体FTX400 1RZ1-R芯数/截面积股数/单丝直径标称绝缘厚度标称总外径大约重量mm²No./mmmmmmmm2 芯3 芯3 芯 + 1 芯 Earth 导体4 芯4 芯 + 1 芯 Earth 导体5 芯7 芯10 芯12 芯19 芯27 芯37 芯48 芯

2x1.5	7/0.53	0.7	10.0	126
2x2.5	7/0.67	0.7	10.8	158
2x4	7/0.85	0.7	11.9	205
2x6	7/1.04	0.7	13.0	264
2x10	7/1.35	0.7	14.9	378
2x16	7/1.70	0.7	17.0	534
2x25	7/2.14	0.9	20.4	650
2x35	7/2.52	0.9	22.7	880
3x1.5	7/0.53	0.7	10.5	145
3x2.5	7/0.67	0.7	11.4	185
3x4	7/0.85	0.7	12.5	247
3x6	7/1.04	0.7	13.8	323
3x10	7/1.35	0.7	15.8	474
3x16	7/1.70	0.7	18.0	682
3x25	7/2.14	0.9	21.7	910
3x35	7/2.52	0.9	24.0	1180
3x50	19/1.78	1.0	25.5	1600
3x70	19/2.14	1.1	29.0	2240
3x95	19/2.52	1.1	33.5	3050
3x120	37/2.03	1.2	37.5	3800
3x150	37/2.25	1.4	40.5	4640
3x185	37/2.52	1.6	45.0	5870
3x240	61/2.25	1.7	50.5	7670
3x300	61/2.52	1.8	57.0	9460
3x400	61/2.85	2.0	63.0	11945
3x10/6	7/1.35	0.7	16.5	543
3x16/10	7/1.70	0.7	18.85	793
3x25/10	7/2.14	0.9	22.1	1021
3x25/16	7/2.14	0.9	23.0	1070
3x35/16	19/1.53	0.9	24.3	1349
3x35/25	19/1.53	0.9	25.2	1470
3x50/16	19/1.78	1	26.1	1769
3x50/25	19/1.78	1	27.3	1890
3x50/35	19/1.78	1	27.8	1995
3x70/25	19/2.14	1.1	30.2	2530
3x70/35	19/2.14	1.1	30.9	2660
3x70/50	19/2.14	1.1	31.5	2840
3x95/16	19/2.52	1.1	34.6	3240
3x95/25	19/2.52	1.1	35.1	3340
3x95/35	19/2.52	1.1	36.0	3470
3x95/50	19/2.52	1.1	36.8	3650
3x120/35	37/2.03	1.2	38.2	3920
3x120/50	37/2.03	1.2	39.1	4400
3x120/70	37/2.03	1.2	40.0	4610
3x120/95	37/2.03	1.2	41.2	4820
3x150/50	37/2.25	1.4	41.5	5240
3x150/50	37/2.25	1.4	42.3	5450
3x150/95	37/2.25	1.4	43.6	5660
3x150/120	37/2.25	1.4	44.8	6240
3x185/70	37/2.52	1.6	46.0	6470
3x185/95	37/2.52	1.6	47.5	6680
3x185/120	37/2.52	1.6	47.9	6990
3x185/150	37/2.52	1.6	48.5	7395
3x240/70	61/2.25	1.7	49.2	7580
3x240/95	61/2.25	1.7	52.3	8480
3x240/120	61/2.25	1.7	53.4	8690
3x240/150	61/2.25	1.7	54.9	9095
3x300/95	61/2.52	1.8	55.6	9380
3x300/120	61/2.52	1.8	58.1	10480
3x300/150	61/2.52	1.8	57.3	11170
3x300/185	61/2.52	1.8	58.7	11480
3x300/240	61/2.52	1.8	62.4	11290
4x1.5	7/0.53	0.7	11.3	169
4x2.5	7/0.67	0.7	12.3	220
4x4	7/0.85	0.7	13.6	297
4x6	7/1.04	0.7	15.0	392
4x10	7/1.35	0.7	17.2	585
4x16	7/1.70	0.7	19.7	851
4x25	7/2.14	0.9	23.9	1200
4x35(S)	7/2.52	0.9	25.0	1600
4x50(S)	19/1.78	1.0	28.0	2200
4x70(S)	19/2.14	1.1	32.0	3050
4x95(S)	19/2.52	1.1	37.0	4070
4x120(S)	37/2.03	1.2	42.0	5915
4x150(S)	37/2.25	1.4	46.0	6350
4x185(S)	37/2.52	1.6	50.0	7890
4x240(S)	61/2.25	1.7	57.0	10400
4x300(S)	61/2.52	1.8	63.0	12810
4x400(S)	61/2.85	2.0	71.0	15869
4x500(S)	61/3.20	2.2	78.0	20300
4x10/6	7/1.35	0.7	19	654
4x16/10	7/1.70	0.7	21.95	962
4x25/10	7/2.14	0.7	26.65	1311
4x25/16	7/2.14	0.7	27.3	1369
4x35/16	19/1.53	0.9	27.6	1769
4x35/25	19/1.53	0.9	28.4	1890
4x50/16	19/1.78	1	29.4	2369
4x50/25	19/1.78	1	31.6	2490
4x50/35	19/1.78	1	33.6	3249
4x70/25	19/2.14	1.1	34.2	3340
4x70/35	19/2.14	1.1	35.6	3470
4x70/50	19/2.14	1.1	37.8	3650
4x95/16	19/2.52	1.1	41.5	4239
4x95/25	19/2.52	1.1	42.6	4360
4x95/35	19/2.52	1.1	43.3	4510
4x95/50	19/2.52	1.1	44.1	4670
4x120/35	37/2.03	1.2	42.6	6335
4x120/50	37/2.03	1.2	43.8	6515
4x120/70	37/2.03	1.2	45.9	6725
4x120/95	37/2.03	1.2	46.4	6920
4x150/70	37/2.25	1.4	47.3	6950
4x150/95	37/2.25	1.4	48.5	7160
4x150/120	37/2.25	1.4	50.2	7370
4x185/70	37/2.52	1.6	53.7	7965
4x185/95	37/2.52	1.6	52.4	8490
4x185/120	37/2.52	1.6	53.9	8700
4x185/150	37/2.52	1.6	55.6	8910
4x240/70	61/2.25	1.7	59.4	9260
4x240/95	61/2.25	1.7	59.4	9600
4x240/120	61/2.25	1.7	61.9	11210
4x240/150	61/2.25	1.7	63.4	11420
4x300/95	61/2.52	1.8	67.8	12010
4x300/120	61/2.52	1.8	64.0	12110
4x300/150	61/2.52	1.8	66.1	13830
4x300/185	61/2.52	1.8	71.5	14520
4x300/240	61/2.52	1.8	72.0	14830
5x1.5	7/0.53	0.7	13.7	205
5x2.5	7/0.67	0.7	14.9	265
5x4	7/0.85	0.7	16.3	360
5x6	7/1.04	0.7	18.2	478
5x10	7/1.35	0.7	20.8	720
5x16	7/1.70	0.7	24.2	1050
5x25	7/2.14	0.9	29.4	1485
5x35	19/1.53	0.9	30.3	1940
5x50	19/1.78	1	34	2667
5x70	19/2.14	1.1	38.5	3698
5x95	19/2.52	1.1	44.6	4934
5x120	37/2.03	1.2	5.8	7171
5x150	37/2.25	1.4	55.6	7699
5x185	37/2.52	1.6	60.4	9566
5x240	61/2.25	1.7	69.1	12610
5x300	61/2.52	1.8	76.4	15532
5x400	61/2.85	2	86.1	19241
7x1.5	7/0.53	0.7	12.4	225
7x2.5	7/0.67	0.7	13.8	303
7x4	7/0.85	0.7	15.5	422
10x1.5	7/0.53	0.7	15.6	325
10x2.5	7/0.67	0.7	17.5	426
10x4	7/0.85	0.7	19.7	597
12x1.5	7/0.53	0.7	16.2	370
12x2.5	7/0.67	0.7	18.1	489
12x4	7/0.85	0.7	20.3	690
19x1.5	7/0.53	0.7	19.0	516
19x2.5	7/0.67	0.7	21.3	725
19x4	7/0.85	0.7	24.0	1037
27x1.5	7/0.53	0.7	22.7	712
27x2.5	7/0.67	0.7	25.5	1004
27x4	7/0.85	0.7	28.8	1445
37x1.5	7/0.53	0.7	25.5	941
37x2.5	7/0.67	0.7	28.7	1334
37x4	7/0.85	0.7	32.5	1932
48x1.5	7/0.53	0.7	29.0	1186
48x2.5	7/0.67	0.7	32.9	1706
48x4	7/0.85	0.7	37.3	2479

电气性能导体操作温度周围环境

90°C

30°C

载流容量 (Amp)导体截面积参考方法4（附在热绝缘墙上的导管上）参考方法3（附在线槽或者墙上等 的导管上）参考方法1（直接用夹子夹住）参考方法11（在一个有孔径的电缆匣中，垂直或者水平）参考方法12水平隔开垂直隔开三相分开2根电缆单相交流或者直流电3根或者4根电缆三相交流电2根电缆单相交流或者直流电3根或者4根电缆三相交流电2根电缆单相交流或者直流电电缆水平分开或者紧挨着3根或者4根电缆三相交流电电缆水平分开或者紧挨着2根电缆单相交流或者直流电缆水平分开或者紧挨着3根或者4根电缆三相交流电电缆水平分开或者紧挨着2根电缆单相交流或者直流3根电缆三相交流电2根电缆单相交流或者直流3根电缆三相交流电3根电缆三相分开3相交流电123456789101112mm²AAAAAAAAAAA

1.5	18	17	22	19	25	23	-	-	-	-	-
2.5	24	23	30	26	34	31	-	-	-	-	-
4	33	30	40	35	46	41	-	-	-	-	-
6	43	39	51	45	59	54	-	-	-	-	-
10	58	53	71	63	81	74	-	-	-	-	-
16	76	70	95	85	109	99	-	-	-	-	-
25	100	91	126	111	143	130	158	140	183	163	138
35	125	111	156	138	176	161	195	176	226	203	171
50	149	135	189	168	228	209	293	215	274	246	209
70	189	170	240	214	293	268	308	279	351	318	270
95	228	205	290	259	355	326	375	341	426	389	330
120	263	235	336	299	413	379	436	398	495	453	385
150	300	270	375	328	476	436	505	461	570	524	445
185	341	306	426	370	545	500	579	530	651	600	511
240	400	358	500	433	644	590	686	630	769	711	606
300	459	410	573	493	743	681	794	730	886	824	701
400	-	-	684	584	868	793	915	849	1065	994	820
500	-	-	783	666	990	904	1044	973	1228	1150	936

电压降（A/M）导体截面 积2根电缆直流电2根电线单相交流电3或4根电缆单相交流电参考方法3和4（附在墙上的导管上等）参考方法1和11（直接用线夹夹住或者置于电缆槽中）参考方法3和4（附在墙上的导管上等）参考方法1，11,12（三相分开）参考方法1,11（水平相邻分开）1234567mm²mV/A/mmV/A/mmV/A/mmV/A/mmV/A/mmV/A/m

1.5	31	31			27			27			27			27
2.5	19	19			16			16			16			16
4	33	12			10			10			10			10
6	7.8	7.9			6.8			6.8			6.8			6.8
10	4.7	4.7			4.7			4			4			4
16	2.9	2.9			2.9			2.5			2.5			2.5
		r	x	z	r	x	z	r	x	z	r	x	z	r	x	z
25	1.85	1.85	0.31	1.90	1.85	0.190	1.85	1.60	0.27	1.65	1.600	0.165	1.600	1.600	0.190	1.600
35	1.35	1.35	0.29	1.35	1.35	0.180	1.35	1.15	0.25	1.15	1.150	0.155	1.50	1.150	0.180	1.150
50	0.99	1.00	0.29	1.05	0.99	0.180	1.00	0.87	0.25	0.90	0.860	0.155	0.870	0.860	0.180	0.870
70	0.68	0.70	0.28	0.75	0.68	0.175	0.71	0.60	0.24	0.65	0.590	0.150	0.610	0.590	0.175	0.620
95	0.49	0.51	0.27	0.58	0.49	0.170	0.52	0.44	0.23	0.50	0.430	0.145	0.450	0.430	0.170	0.460
120	0.39	0.41	0.26	0.48	0.39	0.165	0.43	0.35	0.23	0.42	0.340	0.140	0.370	0.340	0.165	0.380
150	0.32	0.33	0.26	0.43	0.32	0.165	0.36	0.29	0.23	0.37	0.280	0.140	0.310	0.280	0.165	0.320
185	0.25	0.27	0.26	0.37	0.26	0.165	0.30	0.23	0.23	0.32	0.220	0.140	0.260	0.220	0.165	0.280
240	0.19	0.21	0.26	0.33	0.20	0.160	0.25	0.185	0.22	0.29	0.170	0.140	0.220	0.170	0.165	0.240
300	0.155	0.175	0.25	0.31	0.16	0.160	0.22	0.150	0.22	0.27	0.140	0.140	0.195	0.135	0.160	0.210
400	0.12	0.140	0.25	0.29	0.13	0.155	0.20	0.125	0.22	0.25	0.110	0.135	0.175	0.110	0.160	0.195
500	0.093	0.120	0.25	0.28	0.105	0.155	0.185	0.100	0.22	0.24	0.090	0.135	0.160	0.088	0.160	0.180

注：

r = 操作温度下导体电阻

x = 电抗

z = 阻抗

​
