OT-LINK              深圳市零通科技有限公司

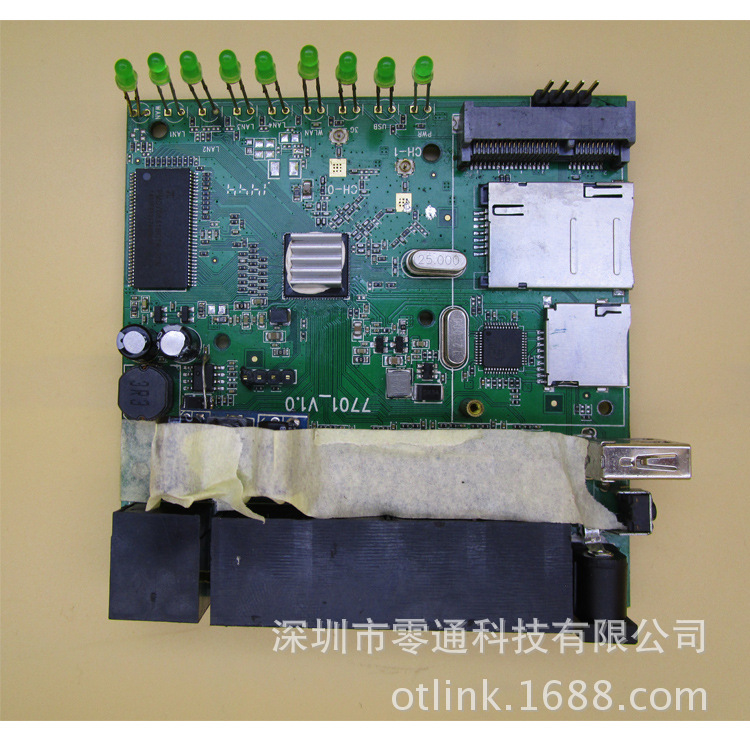

OT-7701_v1.0硬体规格

特性

说明

芯片解决方案

CPU:AR9341    RF:AR9341  放大器：sigo2620t335br

遵循标准

IEEE802.3u MDI/ MDIX 10/100M快速以太网

IEEE802.11b/g 无线LAN接口

IEEE 802.11n 无线LAN标准

DDR

64Mbyte

闪存

8Mbyte

DC供电

DC12V

CPU主频

533MHz

天线

外置5dBi可拆智能全向天线

无线配置

2×2(2Tx,2 Rx)

有线接口

5个有线口

USB接口

1个USB接口

以太网物理速率

10/100Mbps

复位按钮

使设备恢复出厂设置

重置按钮

使设备恢复出厂设置

LED灯

电源指示灯， WLAN指示灯，WAN口指示灯，LAN口指示灯，USB口指示灯

电源要求

12VDC@2A

无线传输速率

11b: 11M, 5.5M, 2M, 1Mbps

11g: 54M, 48M, 36M, 24M, 18M, 12M, 9M, 6Mbps

HT20:6.5M, 13M, 19.5M, 26M, 39M, 52M, 58.5M,

65M,13M,26M,39M,52M,78M,104M,117M 81M, 104M, 108M, 117M,130M

HT40:13.5M,27M,40.5M,54M,81M,108M,121.5M,135M,27M,54M,81M,108M

,162M,216M,243M,270M

传输方式

直接序列扩频（DSSS）

调制方式

K/DQPSK/DBPSK

射频频率范围

China:2412GHz ~2472GHz (信道1~信道13)

功耗(12V输入)

≦1.2A

输出功率 @25℃

(±1.5dB)

802.11b:20±1.5DB

802.11g(54M):20±1.5DB

802.11n HT20(65M):20±1.5DB

802.11n HT40(135M):20±1.5DB

灵敏度

IEEE802.11b

1Mbps≦-95dBm

11Mbps≦-89dBm

IEEE802.11g

6Mbps≦-92dBm

54Mbps≦-73dBm

IEEE802.11n

HT20 MCS 0≦-86dBm

HT20 MCS 7≦-68dBm

HT40 MCS 0≦-83dBm

HT40 MCS 7≦-65dBm

物理规格

特性

说明

尺寸

长182mm*宽129mm*26mm高

重量

≦500g

环境规格

特性

说明

操作温度

-10~+55°C

操作湿度（无冷凝）

10%~95% RH

存放温度

-40~+85°C

存放湿度（无冷凝）

10%~90% RH

防雷等级

共模1.5KV,差模1KV

环保

遵循RoHs标准
