锻钢波纹管丝扣闸阀WZ11H
供应上海锻钢波纹管丝扣闸阀WZ11H、批发锻钢丝扣闸阀、锻钢闸阀,哪里的锻钢波纹管丝扣闸阀WZ11H、锻钢螺纹闸阀好，好友推荐上海滨工
WZ11H丝扣锻钢波纹管闸阀，价廉物美，值得一用！！【WZ11H锻钢波纹管闸阀】波纹管闸阀广泛适用于公称压力PN1.6～16Mpa，工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
产品介绍：
产 品： | WZ11H丝扣锻钢波纹管闸阀 |
型 号： | WZ11H-16 |
规 格： | DN6-DN50 |
品 牌： | 滨工阀门有限公司 |
单 价： | 555.00元/台 |
最小起订量： | 1 台 |
供货总量： | 1000 台 |
【产品概述】：
滨工阀门专业生产的【WZ11H锻钢波纹管闸阀】阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封，特别适用于易燃、易爆、有毒及贵重介质的管路。
【产品特点及用途】：
【WZ11H锻钢波纹管闸阀】波纹管闸阀广泛适用于公称压力PN1.6～16Mpa，工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
产品特点：
1、波纹管采用不锈钢或 Inconel 材料制造，波纹管密封结构设计合理，耐疲劳，使用寿命长。
2、结构简单，制造和维修比较方便。
3、工作行程小，启闭时间短。

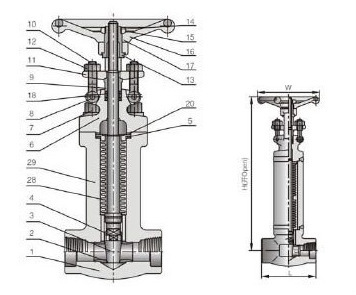

【产品结构图】：
【产品主要零件材料】：
序号 | 零件名称 | A105/F6a | A105/F6aHFS | A105/F6aHF | F304（L）/304（L） | F316（L）/316（L） |
1 | 阀体 | A105 | A105 | A105 | F304 | F316（L） |
2 | 阀座 | 410 | 410HF | 410HF | 304（L） | 316（L） |
3 | 阀板 | F6a | F6a | F6HF | F304（L） | F316（L） |
4 | 阀杆 | 410 | 410 | 410 | 304（L） | F316（L） |
5 | 垫片 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 |
6 | 阀盖 | A105 | A105 | A105 | F304（L） | F316（L） |
7 | 螺栓 | B7 | B7 | B7 | B8 | B8 |
8 | 销 | 410 | 410 | 410 | 304 | 304 |
9 | 填料压盖 | 410 | 410 | 410 | 304 | 316 |
10 | 活节螺栓 | b7 | b7 | b7 | B8（M） | B8（M） |
11 | 填料压板 | A105 | A105 | A105 | F304 | F304 |
12 | 六角螺母 | 2H | 2H | 2H | 8（M） | 8（M） |
13 | 阀杆螺母 | 410 | 410 | 410 | 410 | 410 |
14 | 锁紧螺母 | 2H | 2H | 2H | 2H | 2H |
15 | 铭牌 | AL | AL | AL | AL | AL |
16 | 手轮 | A197 | A197 | A197 | A197 | A197 |
17 | 润滑垫片 | 410 | 410 | 410 | 410 | 410 |
18 | 填料 | 石墨 | 石墨 | 石墨 | 石墨 | 石墨 |
20 | 垫片 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 |
28 | 波纹管 | F321 | F321 | F321 | F316L | F316L |
【产品主要外形尺寸】：
规格DN | S | L | T（in） | | W | 重量（Kg） |
公制 | 英制（in） | | |
缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 |
1/4 | | 6 | | 14.2 | | 79 | 1/4 | | 1/4 | | 209 | 100 | 3.4 | |
3/8 | 1/4 | 10 | 6 | 17.6 | 14.2 | 79 | 3/8 | 1.4 | 3/8 | 1/4 | 209 | 100 | 3.2 | 3.6 |
1/2 | 3/8 | 15 | 10 | 21.8 | 17.6 | 79 | 1/2 | 3/8 | 1/2 | 3/8 | 209 | 100 | 3.0 | 3.4 |
3/4 | 1/2 | 20 | 15 | 27.1 | 21.8 | 92 | 3/4 | 1/2 | 3/4 | 1/2 | 209 | 100 | 3.5 | 3.2 |
1 | 3/4 | 25 | 20 | 33.8 | 27.1 | 111 | 1 | 3/4 | 1 | 3/4 | 232 | 125 | 6.0 | 3.7 |
11/4 | 1 | 32 | 25 | 42.6 | 33.8 | 120 | 11/4 | 1 | 11/4 | 1 | 266 | 160 | 8.7 | 6.4 |
11/2 | 11/4 | 40 | 32 | 48.7 | 42.6 | 140 | 11/2 | 11/4 | 11/2 | 11/4 | 300 | 180 | 10.5 | 9.0 |
2 | 11/2 | 50 | 40 | 61.1 | 48.7 | 152 | 2 | 11/2 | 2 | 11/2 | 321 | 180 | 17.8 | 11.4 |
| 2 | | 50 | | 61.1 | 178 | | 2 | | 2 | 338 | 240 | | 18.2 |
如对本公司产品有购买欲望，请务必联系：上海滨工阀门有限公司 刘生 13356115069 了解详细情况！！！
