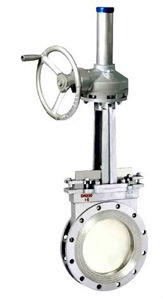

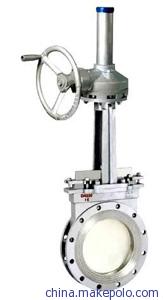

铸钢伞齿轮刀型闸阀PZ573H
批发上海铸钢伞齿轮刀型闸阀PZ573H、厂家直销伞齿轮刀型闸阀。哪里伞齿轮刀型闸阀好，首选上海滨工伞齿轮刀型闸阀，品质好，价格实惠，购买有保障值得使用！！【PZ573H伞齿轮刀型闸阀】广泛用于化工、煤碳、制糖、污水、造纸、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛刻的环境条件下等领域，是一种理想的密封阀门。
产品介绍：
|
产 品： |
PZ573H伞齿轮刀型闸阀 |
|
型 号： |
PZ573H-10P |
|
规 格： |
DN50-DN1200 |
|
品 牌： |
滨工阀门有限公司 |
|
单 价： |
面议 |
|
最小起订量： |
1 台 |
|
供货总量： |
1000 台 |
阀门概述：
滨工阀门厂专业生产的【PZ573H伞齿轮刀型闸阀】为气动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，型号分为：PZ573X、PZ573H、PZ573F、PZ573Y,公称压力PN10~16，阀体材料为碳素钢（PZ573H-10C/16C）、不锈钢（PZ573F-10P/16P、PZ573Y-10P/16P），具有排渣功能的的闸阀。【PZ573H伞齿轮刀型闸阀】采用全圆形的通道设计，在刀板上端安装有聚四氟乙烯、刮泥器，聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可在阀体四周设置多个冲洗口。刀板底端加工成刀刃，光洁度高，保证了良好的密封性。
阀门用途及特点：
【PZ573H伞齿轮刀型闸阀】广泛用于化工、煤碳、制糖、污水、造纸、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛刻的环境条件下等领域，是一种理想的密封阀门。刀型闸阀特别适合于造纸行业在管道上作调节和节流使用。【PZ573H伞齿轮刀型闸阀】根据需要，可在阀体四周设置多个冲洗口，直接用空气、蒸汽或水进行冲洗，防止沉淀物逐渐堆积，对于输入困难的流体特别适用。
1、采用对夹式结构，体积小，重量轻，流阻小，安装维修方便 。
2、完全敞开的通道，可以防止介质在阀内沉积。
3、新研制的U型封圈，可以保证阀门的良好密封性。
4、闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。
伞齿轮执行标准：
设计制造 Design and manufacture: JB/T8691-1998
结构长度 structural length: GB/T15188.2-94
法兰连接 Flange connection: GB/T9113.1-2000 JB/T79-94
试验与验收 testing and eptance: GB/T13927-92
产品技术参数：
|
公称压力（MPa) |
壳体试验（MPa) |
密封试验（MPa) |
工作温度 |
适用介质 |
|
1.0 |
1.5 |
1.1 |
≤100℃-425℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
阀门零部件材料：
|
阀体 、上盖 |
闸板 |
阀杆 |
密封面 |
|
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
阀门外形及连接尺寸：
|
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
|
0.6 |
50 |
43 |
90 |
110 |
475 |
4-M12 |
1.01.6 |
50 |
43 |
100 |
125 |
475 |
4-M16 |
|
65 |
46 |
110 |
130 |
500 |
4-M12 |
65 |
46 |
120 |
145 |
500 |
4-M16 | ||
|
80 |
46 |
125 |
150 |
535 |
4-M16 |
80 |
46 |
135 |
160 |
535 |
4-M16 | ||
|
100 |
52 |
145 |
170 |
605 |
4-M16 |
100 |
52 |
155 |
180 |
605 |
8-M16 | ||
|
125 |
56 |
175 |
200 |
665 |
8-M16 |
125 |
56 |
185 |
210 |
665 |
8-M16 | ||
|
150 |
56 |
200 |
225 |
765 |
8-M16 |
150 |
56 |
210 |
240 |
765 |
8-M20 | ||
|
200 |
60 |
255 |
280 |
880 |
8-M16 |
200 |
60 |
265 |
295 |
880 |
8-M20 | ||
|
250 |
68 |
310 |
335 |
1020 |
12-M16 |
250 |
68 |
320 |
350 |
1020 |
12-M20 | ||
|
300 |
78 |
362 |
395 |
1220 |
12-M20 |
300 |
78 |
368 |
400 |
1220 |
12-M20 | ||
|
350 |
78 |
412 |
445 |
1375 |
12-M20 |
350 |
78 |
428 |
460 |
1375 |
16-M20 | ||
|
400 |
102 |
462 |
495 |
1560 |
16-M20 |
400 |
102 |
482 |
515 |
1560 |
16-M22 | ||
|
450 |
114 |
518 |
550 |
1720 |
16-M20 |
450 |
114 |
532 |
565 |
1720 |
20-M22 | ||
|
500 |
127 |
568 |
600 |
1870 |
16-M20 |
500 |
127 |
585 |
620 |
1870 |
20-M22 | ||
|
600 |
154 |
670 |
705 |
2220 |
20-M22 |
600 |
154 |
685 |
725 |
2220 |
20-M27 | ||
|
700 |
165 |
775 |
810 |
2570 |
24-M22 |
700 |
165 |
800 |
840 |
2570 |
24-M27 | ||
|
800 |
190 |
880 |
920 |
3030 |
24-M27 |
800 |
190 |
898 |
950 |
3030 |
24-M30 | ||
|
900 |
203 |
980 |
1020 |
3430 |
24-M27 |
900 |
203 |
1005 |
1050 |
3430 |
28-M30 | ||
|
1000 |
216 |
1080 |
1120 |
3470 |
28-M27 |
1000 |
216 |
1110 |
1160 |
3470 |
28-M30 | ||
|
1200 |
254 |
1295 |
1340 |
4230 |
32-M30 |
1200 |
254 |
1325 |
1380 |
4230 |
32-M36 |
