【直销铸钢法兰电动闸阀高压电动闸阀电动闸阀】价格_厂家

品牌

BNGO

型号

Z941H

作用和用途

闸阀

驱动方式

电动阀

阀体材质

碳钢阀

结构特征

闸门形

开关方向

直行程

连接形式

法兰

压力环境类型

中压阀2.5

压力环境数值

2.5MPa

主体材料

铸钢

适用介质

水

密封形式

硬密封型

标准

国标俄标

外形

中型

流动方向

双向

零部件及配件

配件

用途

截止

压力环境

高压

工作温度

常温

类型(通道位置)

直通式

规格

PN16-160 DN50-600

材质

铸钢

铸钢法兰电动闸阀

直销上海铸钢法兰电动闸阀，高压俄标电动闸阀报价，浙江电动闸阀厂。哪里的铸钢法兰电动闸阀好，朋友推荐上海滨工生产的高压俄标电动闸阀，品质好价格实惠，值得试用！产品型号 Z941H-16C 规格 PN16 DN65

产品介绍：

【装配要求】

清洗干净的部件必须密封保存，以供安装。对安装过程要求如下：
      1、安装车间必须保证洁净，或者搭建临时的洁净区域，例如用新购的彩条布或者塑料薄膜等，防止在安装过程中有灰尘进入。
      2、装配工人必须身着洁净的纯棉工作服，头戴纯棉帽，头发不能外漏，脚穿干净鞋子，手戴塑胶手套。
      3、装配用工具必须在装配前进行脱脂清洗，保证洁净。

【清洗步骤】
      阀门的零部件在组装前必须经过以下过程处理：
      1、根据加工要求，部分零部件需要做抛光处理，表面不能有加工毛刺等；
      2、所有零部件进行脱脂处理；
      3、脱脂完成后进行酸洗钝化，清洗剂不含磷；
      4、酸洗纯化后用纯净水冲洗干净，不能有药剂残留，碳钢部件省去此步骤；
      5、逐个零部件用无纺布进行擦干，不能有线毛等留存部件表面，或者用洁净的氮气进行吹干；
      6、用无纺布或者精密滤纸沾分析纯酒精对逐个零部件进行擦拭，直至没有脏色。

【高中压电动闸阀结构特点】
      ①阀门采用压力自紧式密封或阀体、阀盖垫片密封结构，使用安全可靠。
      ②阀瓣采用双闸板中间带万向顶结构，能自动调整阀瓣与阀座密封面吻合度，保证阀门的密封。同时此结构维修方便，节约费用，阀瓣互换性较好。
      ③阀瓣、阀座密封面用钴铬钨硬质合金由等离子喷焊而成，密封面硬度高，耐磨擦，抗擦伤，使用寿命长。
      ④阀杆用渗氮钢制成，表面氮化处理，硬度高，抗擦伤，耐腐蚀，使用寿命长。
      ⑤电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。除就地操作外，还可以进行远距离操作、PLC控制、4~20mA电流输入输出智能控制等。
      ⑥手动阀门由手动机构或撞击时手轮开启。减小阀门操作力。
      ⑦阀门可安装在管道的任何位置，同时根据介质和介质的温度选择碳钢或合金钢阀门。
      ⑧初次安装和调试时，必须手动把阀门开到约一半的位置，以免电机相序接反导致阀门或电装损坏。

产品性能参数

Z940H/Y/W 型 PN16~PN63 钢制电动楔式闸阀主要性能参数

型号

PN

工作压力/MPa

适用温度/℃

适用介质

Z940H-16C~63

16~63

1.6~6.3

≤425

水、蒸汽、油品

Z940Y-16C~63

Z940Y-16P~63P

≤150

弱腐蚀性介质

Z940W-16P~63P

Z940Y-16R~63R

腐蚀性介质

Z940W-16R~63R

Z940-40I-63I

40~63

4.0~6.3

≤550

水、蒸汽、油品

产品零部件材料

Z940H、Z940Y、Z940W 型 PN16~PN63 钢制电动楔式闸阀零部件材料
型号	材料
	阀体、阀盖、闸板	阀杆	密封面	填料
Z940H-16C~63	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石墨
Z940Y-16C~63			堆焊硬质合金
Z940Y-16P~63P	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金	聚四氟乙烯
Z940W-16P~63P			本体材料
Z940Y-16R~63R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	堆焊硬质合金
Z940W-16R~63R			本体材料
Z940-40I~63I	铬钼钢	铬钼铝钢	硬质合金	柔性石墨

产品外形及结构尺寸

Z940H、Z940Y、Z940W 型 PN16 钢制电动楔式闸阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	b	f	z×Φd	H	重量/kg
50	250	160	125	100	16	3	4×Φ18	653	59
65	265	180	145	120	18	3	4×Φ18	665	62
80	280	195	160	135	20	3	8×Φ18	725	74
100	300	215	180	155	20	3	8×Φ18	787	92
125	325	245	210	185	22	3	8×Φ18	902	152
150	350	280	240	210	24	3	8×Φ23	955	161
200	400	335	295	265	26	3	12×Φ23	1105	219
250	450	405	355	320	30	3	12×Φ25	1343	376
300	500	460	410	375	30	4	12×Φ25	1516	484
350	550	520	470	435	34	4	16×Φ25	1678	695
400	600	580	525	485	36	4	16×Φ30	1849	977
450	650	640	585	545	40	4	20×Φ30	1937	1033
500	700	705	650	608	44	4	20×Φ34	2234	1087
600	800	840	770	718	48	5	20×Φ41	2432	1357
700	900	910	840	788	50	5	24×Φ41	2489	1481
800	1000	1020	950	898	52	5	24×Φ41	2643	1845

Z940H、Z940Y、Z940W 型 PN25 钢制电动楔式闸阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	b	f	z×Φd	H	重量/kg
50	250	160	125	100	20	3	4×Φ18	653	64
65	265	180	145	120	22	3	8×Φ18	665	65
80	280	195	160	135	22	3	8×Φ18	725	79
100	300	230	190	160	24	3	8×Φ23	787	98
125	325	270	220	188	28	3	8×Φ25	902	154
150	350	300	250	218	30	3	8×Φ25	955	168
200	400	360	310	289	34	3	12×Φ25	1105	219
250	450	425	370	332	36	3	12×Φ30	1343	390
300	500	485	430	390	40	4	16×Φ30	1516	505
350	550	550	490	448	44	4	16×Φ34	1678	736
400	600	610	550	505	48	4	16×Φ34	1849	1027
450	650	660	600	555	50	4	20×Φ34	1937	1139
500	700	730	660	610	52	4	20×Φ41	2234	1228
600	800	840	770	718	56	5	20×Φ41	2432	1502
700	900	955	875	815	60	5	24×Φ48	2489	1617
800	1000	1070	990	930	64	5	24×Φ48	2643	1923

Z940H、Z940Y、Z940W 型 PN40 钢制电动楔式闸阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	b	f	z×Φd	H	D0	重量/kg
50	250	160	125	100	88	20	4×Φ18	480	-	77
65	280	180	145	120	110	22	8×Φ18	595	-	86
80	310	195	160	135	121	22	8×Φ18	690	-	140
100	350	230	190	160	150	24	8×Φ23	760	-	160
125	400	270	220	188	175	28	8×Φ25	830	-	360
150	450	300	250	218	204	38	8×Φ34	1000	250	327
200	550	405	345	282	260	44	12×Φ34	1293	320	420
250	650	470	400	345	313	48	12×Φ41	1450	400	722
300	750	530	460	408	364	54	16×Φ41	1685	500	790
350	850	595	525	465	422	60	16×Φ41	1875	500	1100
400	950	670	585	535	474	66	16×Φ48	2040	400	2040
500	1150	800	705	612	576	70	20×Φ54	2600	400	2630

Z940H、Z940Y、Z940W 型 PN63 钢制电动楔式闸阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	b	f	z×Φd	H	D0	重量/kg
50	250	175	135	100	88	26	4×Φ23	574	250	87
65	280	200	160	120	110	28	8×Φ23	688	-	94
80	310	210	170	135	121	30	8×Φ23	662	250	138
100	350	250	200	160	150	32	8×Φ25	772	250	190
125	400	295	240	188	175	36	8×Φ30	1050	320	310
150	450	340	280	218	204	38	8×Φ34	1000	250	327
200	550	405	345	282	260	44	12×Φ34	1293	320	420
250	650	470	400	345	313	48	12×Φ41	1450	400	722
300	750	530	460	408	364	54	16×Φ41	1685	500	1100
350	850	595	525	465	422	60	16×Φ41	1875	500	1100
400	950	670	585	535	474	66	16×Φ48	2040	400	2040
500	1150	800	705	612	576	70	20×Φ54	2600	400	2630

【其他要求】
      1、装配完成的阀门用氮气至少吹扫1分钟。
      2、气密试验必须是用纯净的氮气。
      3、气密试验合格后进行包封，用干净聚乙烯帽密封，聚乙烯帽使用前应用有机溶剂浸泡，擦拭干净。
      4、然后用真空袋进行密封。
      5、最后装箱。
      6、运输过程中要采取措施保证包封不破损

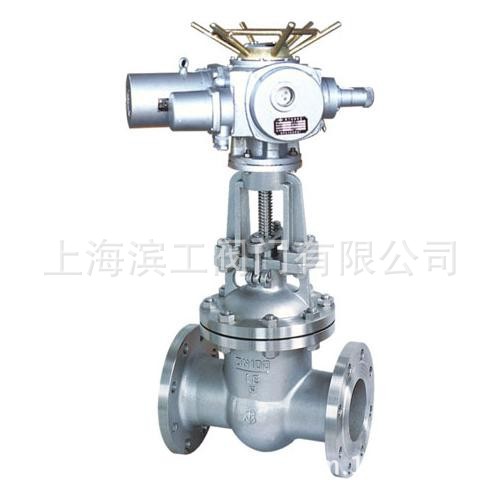

Z41 楔形闸阀

阀门施工现场

阀门库存
