不锈钢三片式对焊球阀Q61F

      供应上海三片式对焊球阀，浙江不锈钢三片式对焊球阀，三片式球阀厂。批发价销售上海三片式对焊球阀，厂家直销浙江不锈钢三片式对焊球阀，专业三片式球阀厂品质优良价格实惠，值得推荐使用！【Q61F-16C三片式对焊球阀】适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

产品介绍：

【阀门概述】：

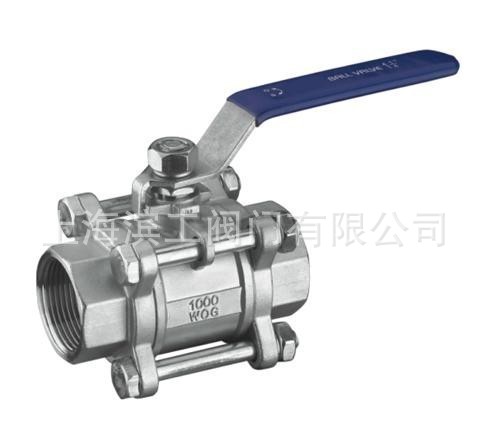

      滨工阀门厂专业生产的【Q61F三片式对焊球阀】属于手动球阀类。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
     【Q61F三片式对焊球阀】很好的安装时因焊接产生的高温响，从而给阀门的密封件带来损伤，从最终导致阀门泄漏。三片式承插焊球阀很好的解决了这一问题。
1、公称压力：1.6-6.4MPa
2、适用稳定范围：-20～232℃～350℃
3、适用介质：水、油、气及某些腐蚀性液体（W.O.G）
4、螺纹类型：G-NPT-BSPT-BSP-DI259/2999
5、对焊标准（BW）：GB12224-ANSIB16-25
【阀门用途】：

     【Q61F-16C三片式对焊球阀】适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
【阀门工作原理】：开启过程
    1、在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
    2、当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
    3、阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
    4、直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。    二、关闭过程
    1、关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
    2、继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
    3 、快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
    4、手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

【阀门性能规范】：

【阀门零部件材料】：

【阀门连接尺寸】：

 如有对本公司的产品有购买欲望请联系上海滨工刘先生13356115069 详细了解！！
