供应上海铸钢电动截止阀，浙江电动法兰截止阀报价，专业电动截止阀。低价批发优质上海铸钢电动截止阀，厂家直销浙江电动法兰截止阀，专业电动截止阀品质优良，价格低，实惠好用值得推荐使用！【J941H电动截止阀】适用于石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式为电动 。
产品介绍：
|
产 品： |
电动截止阀 |
|
型 号： |
J941H-25C |
|
规 格： |
DN50-DN300 |
|
品 牌： |
滨工阀门有限公司 |
|
单 价： |
333.00元/台 |
|
最小起订量： |
1 台 |
|
供货总量： |
1000 台 |

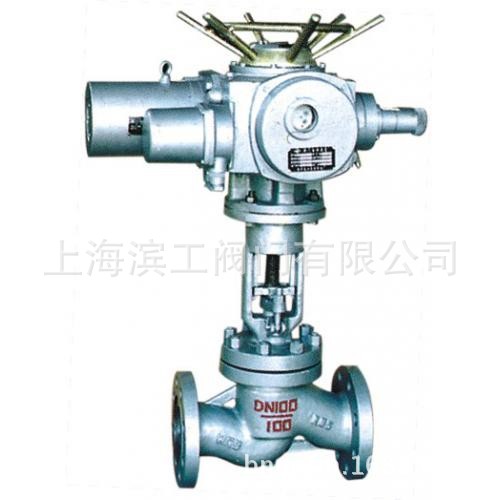

【阀门概述】：
滨工阀门厂专业生产的【J941H电动截止阀】属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。是一种直通式截止阀,它依靠阀杆压力,使阀瓣密封面与阀座密封面紧密结合,阴止介质流通。在启闭过程中密封面之间摩擦力小,耐磨,开启高度小,制造工艺性能好等特点。它是工业部门中使用最广泛的一种阀门。【J941H电动截止阀】阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。【J941H电动截止阀】因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。
【阀门用途及特点】：
【J941H电动截止阀】适用于石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式为电动 。
1、结构比闸阀简单，制造与维修都较方便。
2、密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
3、启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
4、启闭力矩大、启闭较费力，启闭时间校长。
5、流体阻力大，因阀体内介质通道较曲折。
6、配有DZW系列多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。
【产品技术参数】：
|
公称压力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
|
水密封试验 |
1.8 |
2.8 |
4.4 |
7.4 |
11.0 |
18.0 |
|
上密封试验 |
1.8 |
2.8 |
4.4 |
7.04 |
11.0 |
18.0 |
|
气密封试验 |
0.4-0.7 | |||||
【阀门零部件材料】：
|
阀体 |
阀杆 |
密封面 |
垫片(环) |
填料 |
工作温度℃ |
适用介质 |
|
WCB |
2Cr13 |
13Cr |
增强柔性石墨 |
柔性石墨 |
≤425 |
水、蒸汽、油 |
|
WC1 |
38CrMoAI |
≤450 | ||||
|
WC6 |
≤540 | |||||
|
WC9 |
≤570 | |||||
|
ZGCr5Mo |
≤540 | |||||
|
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
≤200 |
硝酸类 | |||
|
ZGCr18Ni12Mo2Ti |
1C18Ni12Mo2Ti |
≤200 |
醋酸类 |
【阀门外形及连接尺寸】：
|
1.6MPa |
DN |
L |
D |
D1 |
b |
n-Φd |
电装型号 |
L1 |
H |
D0 |
|
凸面法兰 16C |
50 |
230 |
160 |
125 |
16 |
4-Φ18 |
DZW10 |
590 |
645 |
365 |
|
65 |
290 |
180 |
145 |
18 |
4-Φ18 |
DZW10 |
590 |
690 |
365 | |
|
80 |
310 |
195 |
160 |
20 |
8-Φ18 |
DZW20 |
590 |
715 |
365 | |
|
100 |
350 |
215 |
180 |
20 |
8-Φ18 |
DZW20 |
590 |
770 |
365 | |
|
125 |
400 |
245 |
210 |
22 |
8-Φ18 |
DZW30 |
590 |
780 |
365 | |
|
150 |
480 |
280 |
240 |
24 |
8-Φ23 |
DZW45 |
590 |
875 |
365 | |
|
200 |
600 |
335 |
295 |
26 |
12-Φ23 |
DZW60 |
810 |
967 |
470 | |
|
250 |
650 |
405 |
335 |
30 |
12-Φ25 |
DZW90 |
810 |
1153 |
470 | |
|
300 |
750 |
460 |
410 |
30 |
12-Φ25 |
DZW120 |
830 |
1292 |
550 | |
|
2.5MPa |
50 |
230 |
160 |
125 |
20 |
4-Φ18 |
DZW10 |
590 |
645 |
365 |
|
凸面法兰 25C |
65 |
290 |
180 |
145 |
22 |
8-Φ18 |
DZW10 |
290 |
690 |
365 |
|
80 |
310 |
195 |
160 |
22 |
8-Φ18 |
DZW20 |
590 |
715 |
365 | |
|
100 |
350 |
230 |
190 |
24 |
8-Φ23 |
DZW20 |
590 |
770 |
365 | |
|
125 |
400 |
270 |
220 |
28 |
8-Φ25 |
DZW30 |
590 |
780 |
365 | |
|
150 |
480 |
300 |
250 |
30 |
8-Φ25 |
DZW45 |
810 |
875 |
470 | |
|
200 |
600 |
360 |
310 |
34 |
12-Φ25 |
DZW60 |
810 |
967 |
470 | |
|
250 |
650 |
425 |
370 |
36 |
12-Φ30 |
DZW90 |
830 |
1153 |
550 | |
|
300 |
750 |
485 |
430 |
40 |
12-Φ30 |
DZW120 |
830 |
1292 |
550 |
|
4.0MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-Φd |
电装型号 |
L1 |
H |
D0 |
|
凹凸法兰 40C |
50 |
230 |
160 |
125 |
100 |
88 |
20 |
4-Φ18 |
ZDW10 |
590 |
645 |
365 |
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
8-Φ18 |
ZDW10 |
590 |
690 |
365 | |
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8-Φ18 |
ZDW20 |
590 |
715 |
365 | |
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-Φ23 |
ZDW30 |
590 |
770 |
365 | |
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-Φ25 |
ZDW45 |
810 |
782 |
470 | |
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
8-Φ25 |
ZDW60 |
810 |
875 |
470 | |
|
200 |
600 |
375 |
320 |
282 |
260 |
38 |
12-Φ30 |
ZDW90 |
830 |
1160 |
550 | |
|
6.4MPa |
50 |
300 |
175 |
135 |
105 |
88 |
26 |
4-23Φ |
ZDW10 |
590 |
710 |
365 |
|
凹凸法兰 64C |
65 |
340 |
200 |
160 |
130 |
110 |
28 |
8-Φ23 |
ZDW20 |
590 |
750 |
365 |
|
80 |
380 |
210 |
170 |
140 |
121 |
30 |
8-Φ23 |
ZDW30 |
590 |
785 |
365 | |
|
100 |
430 |
250 |
200 |
168 |
150 |
32 |
8-Φ25 |
ZDW45 |
810 |
837 |
470 | |
|
125 |
500 |
295 |
240 |
202 |
176 |
36 |
8-Φ30 |
ZDW60 |
810 |
1031 |
470 | |
|
150 |
550 |
340 |
280 |
240 |
204 |
38 |
8-Φ34 |
ZDW90 |
830 |
1066 |
550 | |
|
200 |
650 |
405 |
345 |
300 |
260 |
44 |
12-Φ34 |
ZDW120 |
830 |
1213 |
550 |
