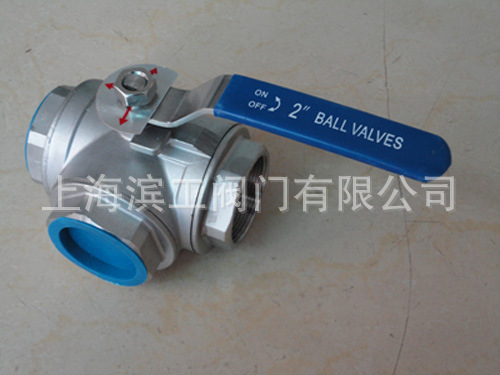

产 品： |
不锈钢丝扣三通球阀 |
|
型 号： |
Q14F-16P |
|
规 格： |
DN15-DN50 |
|
品 牌： |
滨工阀门有限公司 |
|
单 价： |
面议 |
|
最小起订量： |
1 台 |
|
供货总量： |
1000 台 |
【阀门概述】：
滨工阀门厂专业生产的【不锈钢丝扣三通球阀】有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L三通球阀型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。【不锈钢丝扣三通球阀】是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，其启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。
【阀门用途及特点】：
【不锈钢丝扣三通球阀】广泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
1、阀座采用弹性密封结构，密封可靠，启闭轻松。
2、阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。
3、驱动方式：手动、气动、电动、有高平台不锈钢丝扣三通球阀。
【产品技术参数】：
产品型号：L型-Q14F/T型-Q15F
公称压力：1.6MPa～6.4MPa
适用稳定范围：-20℃～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型:G.NPT.BSPT.BSP.DIN259/2999

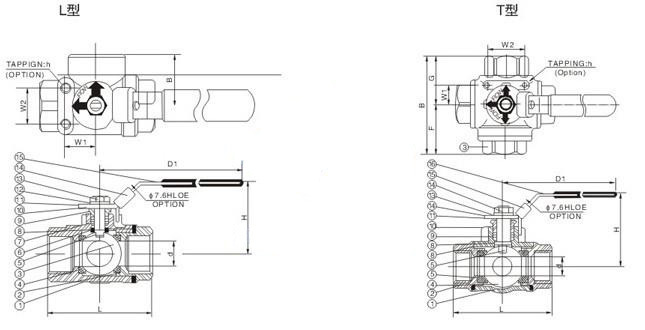

【阀门结构图】：
【阀门零部件材料】：
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8M/CF8 |
|
2 |
阀盖 |
不锈钢CF8M/CF8 |
|
3 |
球 |
不锈钢CF8M/CF8 |
|
4 |
球垫 |
聚四氟乙烯PTFE |
|
5 |
阀杆 |
不锈钢CF8M/CF8 |
|
6 |
填料 |
聚四氟乙烯PTFE |
|
7 |
中口 |
聚四氟乙烯PTFE |
|
8 |
大薄片 |
聚四氟乙烯PTFE |
|
9 |
压盖螺母 |
不锈钢CF8M/CF8 |
|
10 |
手柄 |
不锈钢CF8M/CF8 |
|
11 |
流向指示牌 |
ALUMINUM |
|
12 |
华司 |
不锈钢CF8 |
|
13 |
螺帽 |
不锈钢CF8 |
|
14 |
锁定装置 |
不锈钢CF8 |
|
15 |
皮套 |
塑料 |
|
16 |
盲盖 |
不锈钢CF8M/CF8 |
【阀门外形及连接尺寸】：
L型不锈钢丝扣三通球阀尺寸：
|
SIZE |
d |
L |
H |
D1 |
B |
W1 |
W2 |
h |
重量WT（g） |
|
1/2″ |
12.7 |
64 |
53 |
97 |
32.0 |
22.4 |
35.0 |
10-24UNC |
530 |
|
3/4″ |
16.0 |
76 |
63 |
126 |
38.0 |
22.4 |
35.0 |
10-24UNC |
700 |
|
1″ |
20.0 |
87 |
66 |
126 |
43.5 |
22.4 |
35.0 |
10-24UNC |
980 |
|
11/4″ |
25.0 |
96 |
81 |
145 |
48.0 |
22.4 |
35.0 |
10-24UNC |
1950 |
|
11/2″ |
32.0 |
114 |
83 |
145 |
57.0 |
25.4 |
38.1 |
1/4-20UNC |
2950 |
|
2″ |
38.1 |
142 |
96 |
204 |
71.0 |
25.4 |
38.1 |
1/4-20UNC |
4450 |
T型不锈钢丝扣三通球阀尺寸：
|
SIZE |
d |
L |
H |
D1 |
B |
F |
G |
W1 |
W2 |
h |
重量WT（g） |
|
1/2″ |
12.7 |
75 |
59 |
126 |
71.0 |
335 |
375 |
22.4 |
35.0 |
10-24UNC |
550 |
|
3/4″ |
16 |
85 |
64 |
126 |
81.5 |
390 |
425 |
22.4 |
35.0 |
10-24UNC |
725 |
|
1″ |
20 |
100 |
80 |
145 |
102.0 |
505 |
515 |
22.4 |
35.0 |
10-24UNC |
1000 |
|
11/4″ |
25 |
115 |
90 |
145 |
108.5 |
510 |
575 |
25.4 |
38.1 |
10-24UNC |
2000 |
|
11/2″ |
32 |
125 |
96 |
204 |
121.0 |
580 |
630 |
25.4 |
38.1 |
1/4-20UNC |
3000 |
|
2″ |
38.1 |
148 |
106 |
204 |
138.5 |
655 |
730 |
25.4 |
38.1 |
1/4-20UNC |
4650 |
