名称：高温高压电站阀

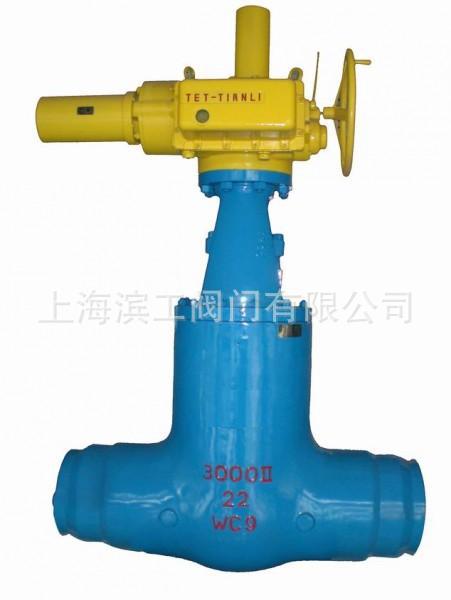

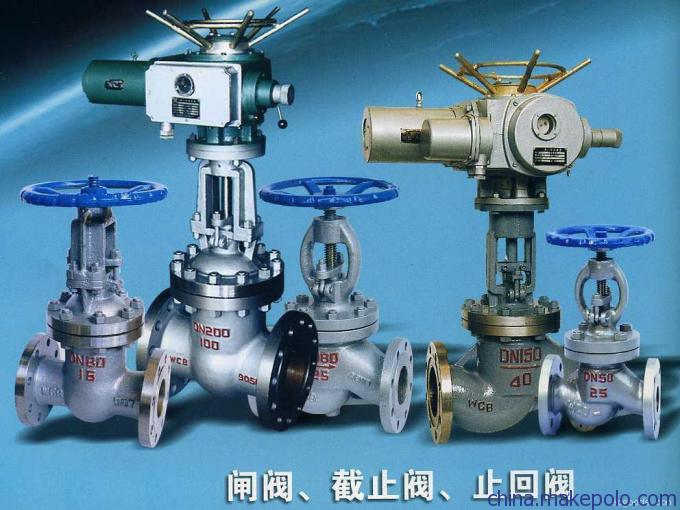

产品名称：高温高压电站闸阀
产品型号：Z62Y、Z962Y
产品介绍：
高温高压电站闸阀使用温度450-570℃，压力PN1.6-70.0,公称通径15mm-300mm材质：1Cr5Mo，12CrMorV，ZG12CrMoV广泛用于钢铁、冶金、化工行业及电力、能源发电厂等水、汽管道上作为启闭装置用。
一、高温高压电站闸阀产品用途
高温高压电站闸阀使用温度450-570℃，压力PN1.6-70.0,公称通径15mm-300mm材质：1Cr5Mo，12CrMorV，ZG12CrMoV广泛用于钢铁、冶金、化工行业及电力、能源发电厂等水、汽管道上作为启闭装置用。
二、高温高压电站闸阀产品结构特点
阀门采用压力自紧式密封或阀体、阀盖垫片密封结构。阀瓣采用双闸板中间带万向顶结构，能自动调整阀瓣与阀座密封面吻合度，保证阀门的密封。同时此结构维修方便，节约费用，阀瓣互换性较好。
阀瓣、阀座密封面用钴铬钨硬质合金由等离子喷焊而成，密封面硬度高，耐磨擦，抗擦伤，使用寿命长。阀杆用渗氮钢制成，表面氮化处理，硬度高，抗擦伤，耐腐蚀，使用寿命长。
电动阀门的开关由电动装置来控制，电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。除就地操作外，还可以进行远距离操作。手动阀门由手动机构或撞击时手轮开启。减小阀门操作力。
三、高温高压电站闸阀产品引用标准
1、 设计、制造：E101
2、 结构长度：E101
3、 对焊连接：78DG ANSI B16。25
4、 检查和试验：E101
四、高温高压电站闸阀产品安装说明
阀门尽可能垂直安装，阀杆向上。介质流向可以从任何一侧进入（DN300、PN32除外）。阀门可安装在管道的任何位置，同时根据介质和介质的温度选择碳钢或合金钢阀门。

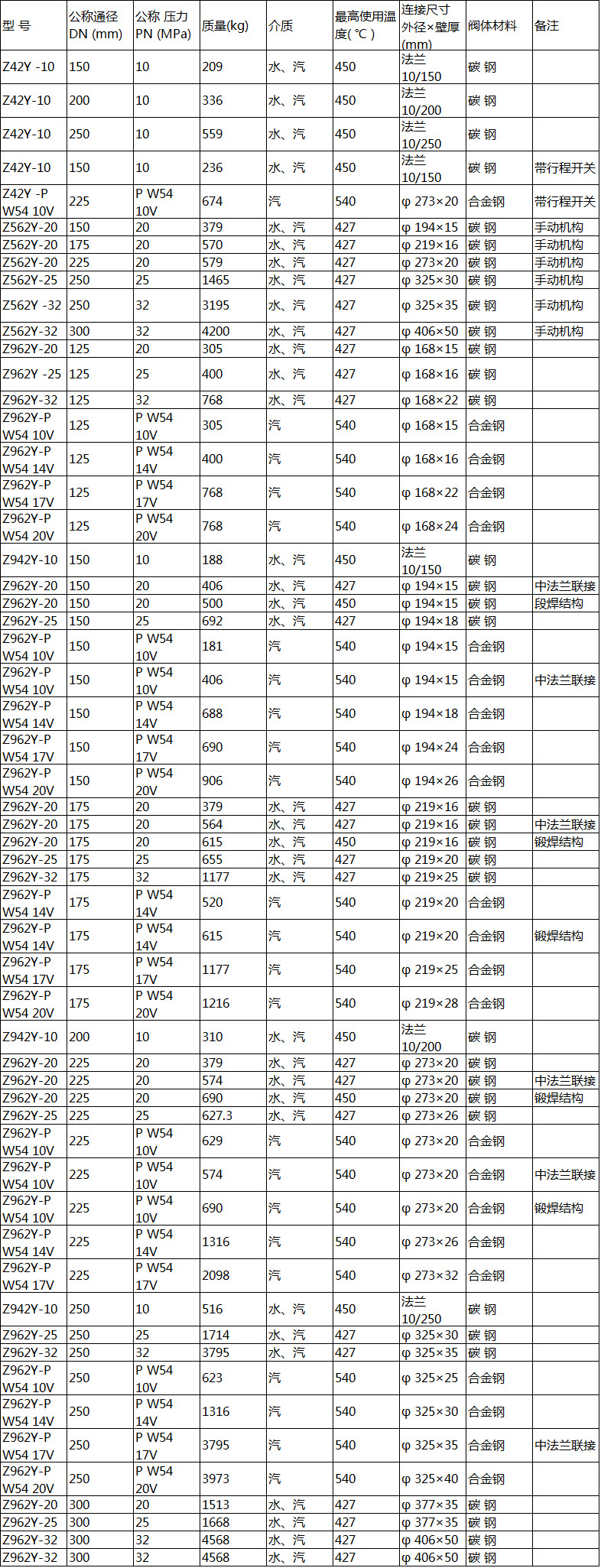

五、高温高压电站闸阀型号参数详表
六、主要性能规范
|
产品型号 |
公称压力 MPa |
试验压力MPa |
工作压力MPa |
工作温度℃ |
适应介质 | |
|
强度试验 |
密封试验/ 上密封试验 | |||||
|
Z961Y-250 |
25 |
37.5 |
27.5 |
- |
≤425 |
水、蒸汽、油品 |
|
Z962H-320 |
32 |
48 |
36 |
- |
≤425 | |
|
Z960Y-P54100 |
P54 100 |
30 |
22 |
540℃为10MPa |
≤540 | |
|
Z962Y-P54170 |
P54 170 |
48 |
36 |
540℃为17MPa |
≤540 | |
七、主要零部件材料及使用范围
|
产品型号 |
Z60Y-200/250/320 |
Z60Y-P 55100/140/ 170V |
|
阀 体 |
20/WCB |
12Cr1MoV/WC6/WC9 |
|
阀 盖 |
20/WCB |
12Cr1MoV/WC6/WC9 |
|
阀 杆 |
38CrMoAlA |
38CrMoAlA /25Cr2MoV |
|
闸 板 |
20/WCB |
12Cr1MoV/WC6/WC9 |
|
螺 栓 |
35CrMoA |
25Cr2MoV |
|
适 用 介 质 |
水，汽，油品等 |
水，汽，油品等 |
|
最高工作温度 |
450/ 425 ℃ |
552/ 570 ℃ |

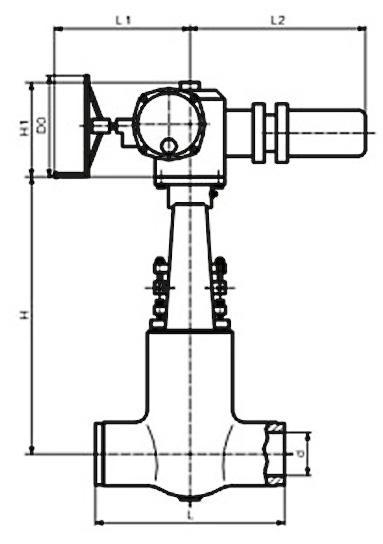

八、连接尺寸：
|
公称通径DN |
主要外形尺寸和连接尺寸(mm) |
电动装置 |
重量(kg) | ||||
|
d |
L |
H |
L1 |
L2 | |||
|
Z960H、Z962H、Z960Y、Z962Y-250 | |||||||
|
100 |
84 |
406 |
1164 |
437 |
277 |
DZW45 |
234 |
|
125 |
100 |
483 |
1402 |
437 |
277 |
DZW60 |
343 |
|
175 |
158 |
711 |
1650 |
554 |
309 |
DZW180 |
638 |
|
225 |
200 |
864 |
1650 |
554 |
309 |
DZW180 |
654 |
|
300 |
280 |
1067 |
2106 |
764 |
398 |
DZW350 |
1973 |
|
Z961H、Z962H、Z961Y、Z962Y-320 | |||||||
|
100 |
96 |
533 |
1236 |
437 |
277 |
DZW60 |
291 |
|
125 |
118 |
610 |
1302 |
437 |
277 |
DZW60 |
315 |
|
150 |
148 |
762 |
1403 |
526 |
283 |
DZW90 |
672 |
|
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
684 |
|
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
696 |
|
Z960H、Z961H、Z960Y、Z961Y-P54 100V | |||||||
|
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
683 |
|
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
704 |
|
250 |
222 |
1041 |
1795 |
554 |
309 |
DZW180 |
1214 |
|
300 |
294 |
1245 |
2080 |
554 |
309 |
DZW250 |
2125 |
|
Z961H、Z962H、Z961Y、Z962Y-P54 170V | |||||||
|
125 |
98 |
630 |
1230 |
437 |
277 |
DZW60 |
312 |
|
225 |
186 |
1060 |
1680 |
554 |
309 |
DZW180 |
1401 |
|
300 |
278 |
1397 |
2265 |
764 |
|
DZW500 |
2834 |
|
325 |
310 |
1448 |
2265 |
690 |
398 |
DZW500 |
2632 |
|
350 |
338 |
1550 |
2536 |
715 |
|
DZWC-4 |
5591 |
