产 品： |
H44T旋启式止回阀 |
|
型 号： |
H44T-10 |
|
规 格： |
DN40-DN300 |
|
品 牌： |
滨工阀门有限公司 |
|
单 价： |
面议 |
|
最小起订量： |
1 台 |
|
供货总量： |
1000 台 |

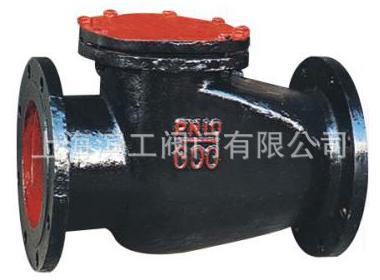

【阀门概述】：
滨工阀门厂专业生产的【H44T-10铸铁旋启式止回阀】是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。
【阀门用途】：
【H44T-10铸铁旋启式止回阀】适用于工作温度≤200℃的水、蒸汽介质管路上，作防止介质逆流的单向启闭作用。
【产品技术参数】：
|
型号 |
公称压力 |
试验压力 |
工作温度℃ |
适用介质 |
|
强度（水）MPa |
密封（水）MPa |
|
H44T-10 |
1.0 |
1.5 |
1.1 |
≤120℃ |
水、蒸汽 |
【阀门结构图】：
【阀门零部件材料】：
|
零件名称 |
材料 |
|
阀体、阀盖 |
灰铸铁、球墨铸铁 |
|
阀瓣 |
灰铸铁、球墨铸铁加黄铜 |
|
摇杆轴、销轴 |
碳钢、不锈钢 |
【阀门连接尺寸】：
|
型号 |
公称通径DN（mm） |
尺寸（mm） |
重量（kg） |
|
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
|
H44T-10 |
40 |
200 |
145 |
110 |
85 |
18-3 |
4-18 |
114 |
- |
|
50 |
230 |
160 |
125 |
100 |
20-3 |
4-18 |
128 |
- |
|
65 |
290 |
180 |
145 |
120 |
20-3 |
4-18 |
129 |
- |
|
80 |
310 |
195 |
160 |
135 |
22-3 |
4-18 |
152 |
- |
|
100 |
350 |
215 |
180 |
155 |
22-3 |
8-18 |
159 |
- |
|
125 |
400 |
245 |
210 |
185 |
24-3 |
8-18 |
188 |
- |
|
150 |
480 |
280 |
240 |
210 |
24-3 |
8-23 |
224 |
- |
|
200 |
495 |
335 |
295 |
265 |
26-3 |
26-3 |
252 |
- |
|
250 |
622 |
398 |
350 |
320 |
28-3 |
28-3 |
285 |
- |
|
300 |
698 |
440 |
400 |
368 |
28-4 |
28-4 |
351 |
- |
