产 品： |

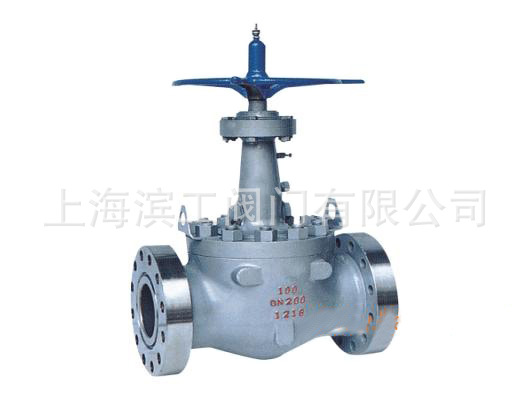

轨道球阀 |
|
型 号： |
GDQ47H-16C |
|
规 格： |
DN25-DN700 |
|
品 牌： |
滨工阀门有限公司 |
|
单 价： |
面议 |
|
最小起订量： |
1 台 |
|
供货总量： |
1000 台 |
【阀门概述】：
滨工阀门厂专业生产的【GDQ47H轨道球阀】其独特的结构，采用阀芯旋转分离式开启，机械施压密封的新技术设计，最突出的优点是密封面不产生磨擦，使用寿命长，操作扭矩低，即使介质中含水量有固体颗粒、泥沙、短纤维等杂质，流体介质高速集中冲刷密封体等苛刻的工况下，均可保持良好的密封，确保在工程装置检修期内安全可靠的运行。
【阀门用途及特点】：
【GDQ47H轨道球阀】适用于石油化工、液化石油气储存、炼油厂、天然气、压缩机系统、油气输送管线、轻工、纺织等行业。（手动GDQ47H、蜗轮GDQ347H、气动GDQ647H、电动GDQ947H）
1、启无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
2、上装式结构。对装在管道上的阀门可直接在线检查与维修。能有效减少装置停车，降低生产成本。
3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、低扭矩设计。特殊结构设计的阀杆，只需配一个小手轮阀门就能轻松启闭。
5、楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封。使阀门的密封性能不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
6、密封面的自清结构。当球体倾离阀座时，管线中的流体会沿球体密封面成360°均匀通过。不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
【产品执行标准】：
|
设计依据 |
GB |
API |
|
结构长度 |
JB/T 7745
GB/T 12221 |
ANSI B16.10 |
|
连接法兰 |
GB/T 9113
JB/79 HG20592 |
ANSI B16.5 |
|
对焊端 |
GB/T 12224 |
MSS SP 44
ANSI B16.25 |
|
检验和试验 |
JB/T 9092 |
SPI 598 |
【产品技术参数】：
|
压力等级 |
试验压力 |
适用环境 |
|
壳体试验 |
密封试验 |
|
1.6 |
2.4 |
1.76 |
易燃、易爆、
易挥发、易聚
合及剧毒场合 |
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
6.4 |
9.6 |
7.04 |
|
CLASS150 |
2.94 |
2.2 |
|
CLASS300 |
7.5 |
5.5 |
|
CLASS600 |
16.0 |
11.0 |
|
适用温度 |
-190～≤550℃ |
|
适用介质 |
水、油、天然气及各种软性介质与悬浮液等 |
|
驱动方式 |
手动、蜗轮、气动、电动 |
【阀门零部件名称】：
|
主要型号 |
零件名称 |
材质 |
|
|
阀体、阀盖 |
WCB |
ZG1Cr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
球体 |
|
|
|
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
密封面 |
硬质合金 合金钢 |
|
导向销 |
2Cr13 40CrMn |
|
阀杆螺母 |
铸锰黄铜 |
|
螺栓 |
35 |
1Cr18Ni9Ti |
|
螺母 |
35 45 |
|
填料 |
柔性石墨环PTFE |
|
垫片 |
柔性石墨缠绕垫 柔性石墨复合垫 |
|
手轮 |
可锻铸铁 |

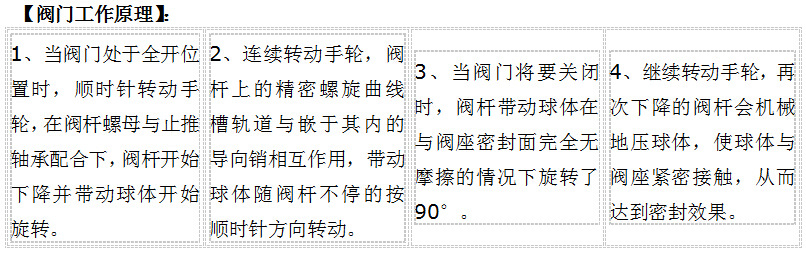

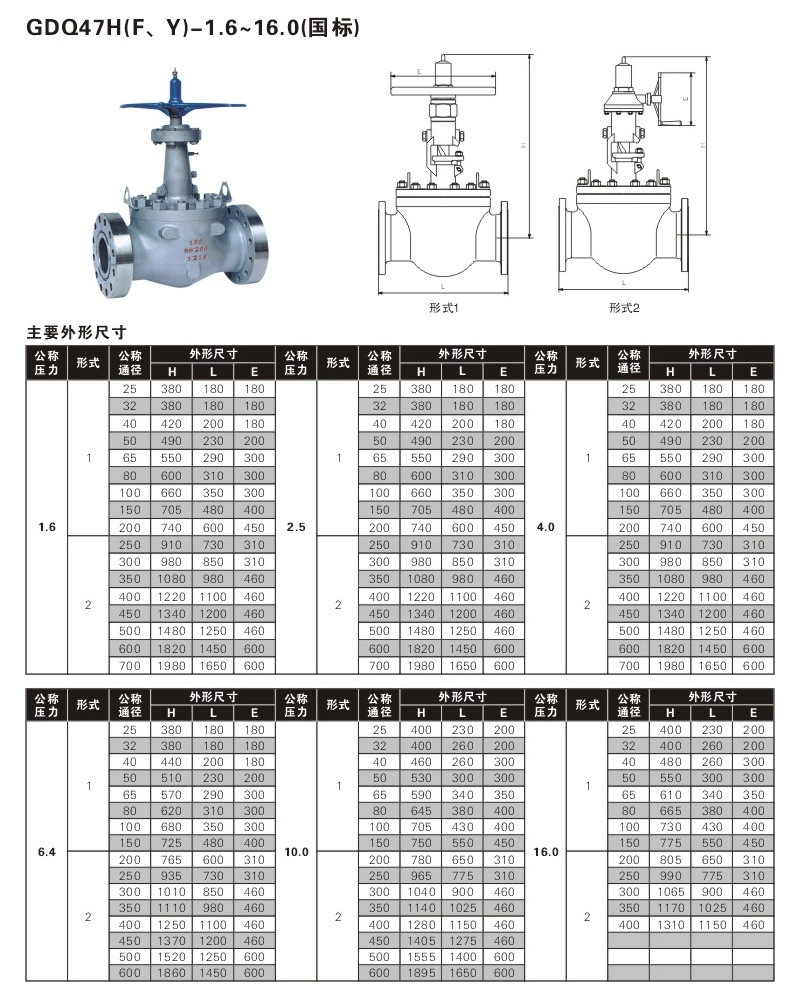

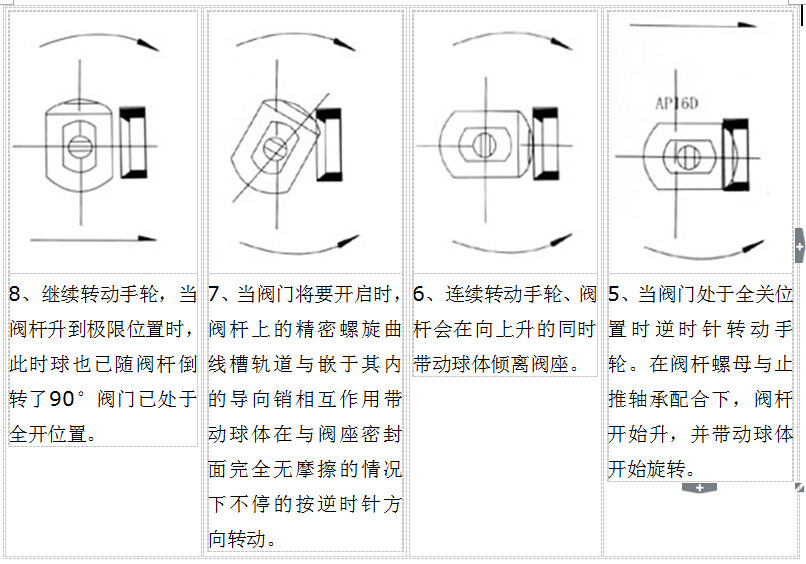

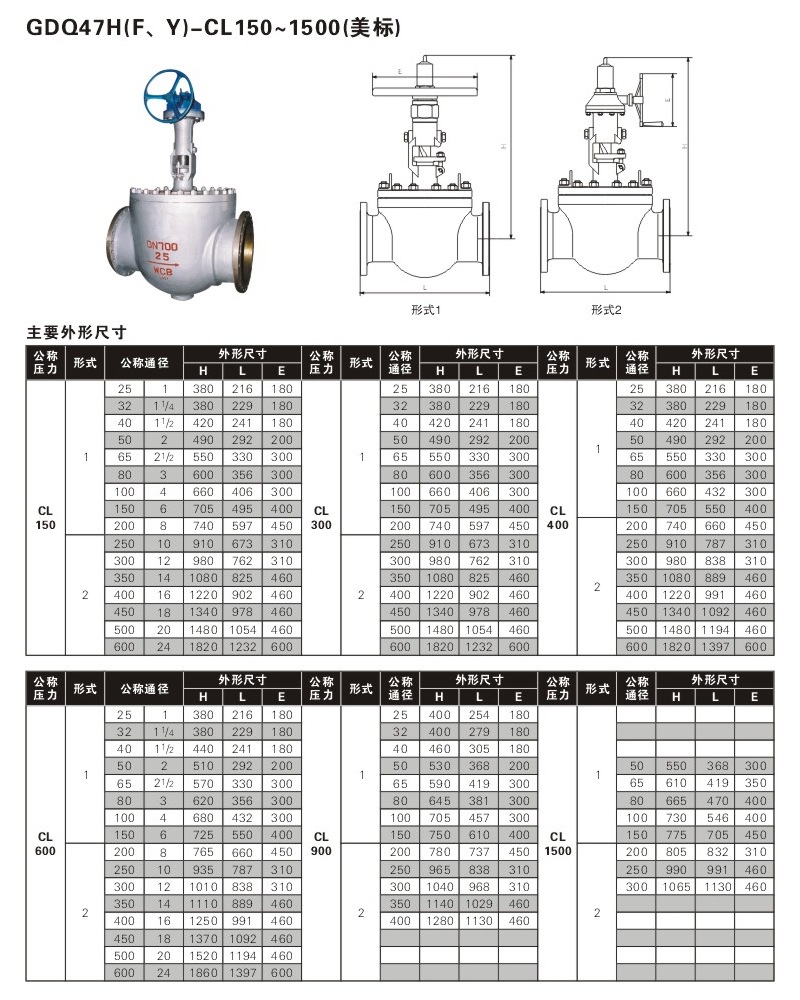

【阀门外形及连接尺寸】：
'
